Кабель КГВВнг 2х6

Условные замены (1)

Кабель КГВВнг(А)-LS 2х6

87 м.

203,27 ₽

м.

от 1 дня

15 лет на рынке

Более 10 000 довольных клиентов

Счёт за 15 минут

Ценим ваше время

Подбор аналогов

Поможем найти замену и аксессуары

Доставка по всей РФ

Бережная упаковка каждого заказа

Любая форма оплаты

Наличный и безналичный расчёт

Кабель по ГОСТ

Сертифицированная продукция

Кабель КГВВнг 2х6 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.

Описание

КГВВнг(А) 2х6 - кабель силовой гибкий с 2 медными многопроволочными жилами, сечением 6 миллиметров квадратных каждая, в изоляции и оболочке из негорючего ПВХ пластиката.
КГВВнг - является сокращенной маркировкой, полная маркировка КГВВнг(А).

Технические характеристики КГВВнг 2*6

Климатическое исполнение УХЛ и Т; первая и пятая категории размещения по ГОСТ 15150-69.
Температура эксплуатации кабеля КГВВнг 2х6 при стационарной прокладке от -50 до +50 градусов Цельсия;
при не стационарном монтаже от 0 до +50 градусов.
Влажность воздуха при эксплуатации гибкого кабеля КГВВнг(А) 2*6 не должна превышать 95 процентов при температуре +35 градусов.
Монтаж производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный подогрев.
При нестационарной прокладке кабеля КГВВнг 2х6 допустимый радиус изгиба должен быть не меньше 127 миллиметров.
Усилия при протягивании КГВВнг 2*6 по трассе не должны превышать 600 Допустимая температура жил кабеля КГВВнг(А) 2х6 не должна превышать 70 градусов в рабочем режиме и 90 градусов в режиме перегрузки.
Температура жилы при коротком замыкании не должна превышать 160 градусов, при 350 градусном нагреве возникает риск возгорания.
Расчетная масса кабеля КГВВнг 2*6 составляет 0,293 килограмм в метре.
Наружный диаметр КГВВнг 2х6 равен 12,7 миллиметрам.
Срок службы не менее 30 лет с даты изготовления.

Расшифровка маркировки КГВВнг(А) 2*6

К - кабель.
Г - гибкий.
В - ПВХ изоляция.
В - ПВХ оболочка.
нг - пониженная пожарная опасность.
(А) - класс пожарной безопасности.
2 - количество медных многопроволочных токонесущих жил.
6 - сечение жилы в квадратных миллиметрах.
0,66 - номинальное напряжение 660 Вольт.
1 - номинальное напряжение 1000 Вольт.

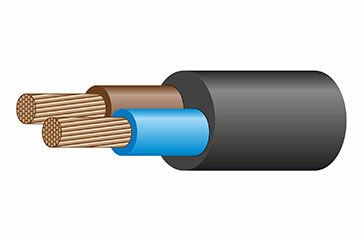

Конструкция кабеля КГВВнг 2х6

1) Жила - медная многопроволочная пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности.
3) Скрутка - изолированные жилы скручены.
4) Оболочка - из негорючего ПВХ пластиката.

Применение кабеля КГВВнг 2*6

Кабель силовой медный гибкий КГВВнг(А) 2х6 предназначен для стационарного и подвижного монтажа в цепи с напряжением до 1000 Вольт, частотой до 60 Герц.
КГВВнг 2*6 не предназначен для питания подъемных механизмов (кранов, тельферов, лифтов и др).
Кабель КГВВнг 2х6 используют вне помещений, для прокладки в социально значимых помещениях кабель не подходит, согласно новым требованиям к токсичности продуктов горения.

Характеристики

Вес

0.211

ГОСТ

31996-2012

Марка

КГВВнг(А)

Код ОКП

350 000

Код товара

КГВВнг 2х6

Срок службы

Материал жилы

Медь

Количество жил

Срок службы, лет

Конструкция жилы

мк

Цвет изоляции жил

Серый, Синий

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

Наружный диаметр, мм

12.3

Максимальный вес (кг/м)

0.211

Номинальная частота, Гц

Класс жилы по ГОСТ 22483-2012

Толщина изоляции жил (мм)

Максимальный диаметр жилы

3.9

Расчетная масса(вес), кг\км

211

Масса цветного металла (г/м)

2.9

Минимальный радиус изгиба, мм

61.5

Тип исполнения по ГОСТ 31565-2012

нг(А)

Толщина изоляции жил 0.66 Кв (мм)

0.7

Допустимые усилия при тяжении (Н)

360

Минимальная температура монтажа

-15

Максимальный расчетный вес (кг/км)

211

Прочность при растяжении жилы (кН)

0,6

Максимальный наружный диаметр (мм)

12.3

Сопротивление изоляции жил (МОм\км)

Предельная температура нагрева жил

160

Допустимый ток односекундного КЗ, кА

0.65

Максимальная длина в бухте(смотке), м

236

Испытательное переменное напряжение

3 кВ частотой 50 Гц

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

Сопротивление изоляции при 20°С, Мом\км

Класс пожарной опасности по ГОСТ 31565-2012

П1б.8.2.5.4

Номинальное переменное напряжение (кВ)

Электрическое сопротивление жилы (ом/км)

3.3

Номинальное переменное напряжение, Вольт

660

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

Допустимая температура в режиме перегрузки

Длительно допустимая температура нагрева жил

Минимальный радиус изгиба, наружных диаметров

Температура нагрева жил по условию невозгорания

350

Максимальная мощность при прокладке в земле, 220V (кВт)

18.19

Максимальная мощность при прокладке в земле, 380V (кВт)

40.8

Допустимая токовая нагрузка при прокладке в земле (А)

Максимальная мощность при прокладке в воздухе, 220V (кВт)

14.67

Максимальная мощность при прокладке в воздухе, 380V (кВт)

32.9

Допустимый ток односекундного короткого замыкания (кА)

0.65

Допустимая токовая нагрузка при прокладке на воздухе (А)
