Кабель КГВВнг 4х1

КГВВнг(А) 4х1 - кабель силовой гибкий с 4 медными многопроволочными жилами, сечением 1 миллиметров квадратных каждая, в изоляции и оболочке из негорючего ПВХ пластиката.
КГВВнг - является сокращенной маркировкой, полная маркировка КГВВнг(А).

Технические характеристики КГВВнг 4*1

Климатическое исполнение УХЛ и Т; первая и пятая категории размещения по ГОСТ 15150-69.
Температура эксплуатации кабеля КГВВнг 4х1 при стационарной прокладке от -50 до +50 градусов Цельсия;
при не стационарном монтаже от 0 до +50 градусов.
Влажность воздуха при эксплуатации гибкого кабеля КГВВнг(А) 4*1 не должна превышать 95 процентов при температуре +35 градусов.
Монтаж производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный подогрев.
При нестационарной прокладке кабеля КГВВнг 4х1 допустимый радиус изгиба должен быть не меньше 98 миллиметров.
Усилия при протягивании КГВВнг 4*1 по трассе не должны превышать 200 Допустимая температура жил кабеля КГВВнг(А) 4х1 не должна превышать 70 градусов в рабочем режиме и 90 градусов в режиме перегрузки.
Температура жилы при коротком замыкании не должна превышать 160 градусов, при 350 градусном нагреве возникает риск возгорания.
Расчетная масса кабеля КГВВнг 4*1 составляет 0,154 килограмм в метре.
Наружный диаметр КГВВнг 4х1 равен 9,8 миллиметрам.
Срок службы не менее 30 лет с даты изготовления.

Расшифровка маркировки КГВВнг(А) 4*1

К - кабель.
Г - гибкий.
В - ПВХ изоляция.
В - ПВХ оболочка.
нг - пониженная пожарная опасность.
(А) - класс пожарной безопасности.
4 - количество медных многопроволочных токонесущих жил.
1 - сечение жилы в квадратных миллиметрах.
0,66 - номинальное напряжение 660 Вольт.
1 - номинальное напряжение 1000 Вольт.

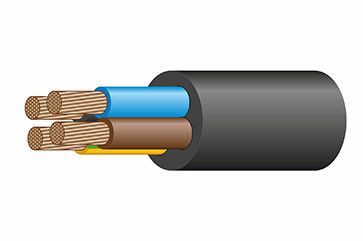

Конструкция кабеля КГВВнг 4х1

1) Жила - медная многопроволочная пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности.
3) Скрутка - изолированные жилы скручены.
4) Оболочка - из негорючего ПВХ пластиката.

Применение кабеля КГВВнг 4*1

Кабель силовой медный гибкий КГВВнг(А) 4х1 предназначен для стационарного и подвижного монтажа в цепи с напряжением до 1000 Вольт, частотой до 60 Герц.
КГВВнг 4*1 не предназначен для питания подъемных механизмов (кранов, тельферов, лифтов и др).
Кабель КГВВнг 4х1 используют вне помещений, для прокладки в социально значимых помещениях кабель не подходит, согласно новым требованиям к токсичности продуктов горения.
