Кабель КГВВнг 4х10

Товарные предложения:

Кабель медный силовой гибкий КГВВнг(А)-LS-1 4х10 (PE) ГОСТ (заливка)	22.11.2024	726 м.	612,18 ₽	м.	от 3 дней
КГВВнг(А)-LS 4x10 -0,66	22.11.2024	488 м.	616,49 ₽	м.	от 1 дня
КГВВнг(А)-LS 4x10 -1	22.11.2024	6219 м.	616,72 ₽	м.	от 1 дня
Кабель силовой КГВВнг(А)-LS 4х10(N) 220/380-2	23.11.2024	2501 м.	666,38 ₽	м.	от 1 дня
Кабель медный силовой гибкий КГВВнг(А)-LS-1 4х10 ГОСТ	14.11.2024	77 м.	605,78 ₽	м.	от 3 дней

Условия поставки кабеля КГВВнг(А) 4х10

Кабель КГВВнг(А) 4*10 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель КГВВнг(А) 4х10 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой гибкий медный негорючий кабель КГВВнг 4*10 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля КГВВнг(А) 4х10 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.

Описание

КГВВнг(А) 4х10 - кабель силовой гибкий с 4 медными многопроволочными жилами, сечением 10 миллиметров квадратных каждая, в изоляции и оболочке из негорючего ПВХ пластиката.
КГВВнг - является сокращенной маркировкой, полная маркировка КГВВнг(А).

Технические характеристики КГВВнг 4*10

Климатическое исполнение УХЛ и Т; первая и пятая категории размещения по ГОСТ 15150-69.
Температура эксплуатации кабеля КГВВнг 4х10 при стационарной прокладке от -50 до +50 градусов Цельсия;
при не стационарном монтаже от 0 до +50 градусов.
Влажность воздуха при эксплуатации гибкого кабеля КГВВнг(А) 4*10 не должна превышать 95 процентов при температуре +35 градусов.
Монтаж производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный подогрев.
При нестационарной прокладке кабеля КГВВнг 4х10 допустимый радиус изгиба должен быть не меньше 179 миллиметров.
Усилия при протягивании КГВВнг 4*10 по трассе не должны превышать 2000 Допустимая температура жил кабеля КГВВнг(А) 4х10 не должна превышать 70 градусов в рабочем режиме и 90 градусов в режиме перегрузки.
Температура жилы при коротком замыкании не должна превышать 160 градусов, при 350 градусном нагреве возникает риск возгорания.
Расчетная масса кабеля КГВВнг 4*10 составляет 0,694 килограмм в метре.
Наружный диаметр КГВВнг 4х10 равен 17,9 миллиметрам.
Срок службы не менее 30 лет с даты изготовления.

Расшифровка маркировки КГВВнг(А) 4*10

К - кабель.
Г - гибкий.
В - ПВХ изоляция.
В - ПВХ оболочка.
нг - пониженная пожарная опасность.
(А) - класс пожарной безопасности.
4 - количество медных многопроволочных токонесущих жил.
10 - сечение жилы в квадратных миллиметрах.
0,66 - номинальное напряжение 660 Вольт.
1 - номинальное напряжение 1000 Вольт.

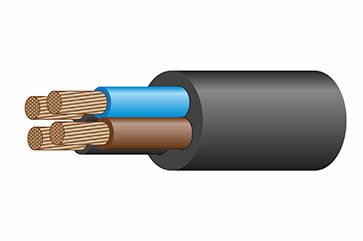

Конструкция кабеля КГВВнг 4х10

1) Жила - медная многопроволочная пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности.
3) Скрутка - изолированные жилы скручены.
4) Оболочка - из негорючего ПВХ пластиката.

Применение кабеля КГВВнг 4*10

Кабель силовой медный гибкий КГВВнг(А) 4х10 предназначен для стационарного и подвижного монтажа в цепи с напряжением до 1000 Вольт, частотой до 60 Герц.
КГВВнг 4*10 не предназначен для питания подъемных механизмов (кранов, тельферов, лифтов и др).
Кабель КГВВнг 4х10 используют вне помещений, для прокладки в социально значимых помещениях кабель не подходит, согласно новым требованиям к токсичности продуктов горения.

Характеристики

Вес

0.544

ГОСТ

31996-2012

Марка

КГВВнг(А)

Код ОКП

350 000

Код товара

КГВВнг 4х10

Срок службы

Материал жилы

Медь

Количество жил

Срок службы, лет

Конструкция жилы

мк

Цвет изоляции жил

Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

Наружный диаметр, мм

17.5

Номинальная частота

до 60 Гц

Номинальная частота, Гц

Класс жилы по ГОСТ 22483-2012

Толщина изоляции жил (мм)

Максимальный диаметр жилы

3.7

Расчетная масса(вес), кг\км

544

Масса цветного металла (г/м)

356

Минимальный радиус изгиба, мм

87.5

Тип исполнения по ГОСТ 31565-2012

нг(А)

Толщина изоляции жил 0.66 Кв (мм)

0.9

Допустимые усилия при тяжении (Н)

1200

Минимальная температура монтажа

-15

Прочность при растяжении жилы (кН)

Сопротивление изоляции жил (МОм\км)

Предельная температура нагрева жил

160

Допустимый ток односекундного КЗ, кА

1.09

Максимальная длина в бухте(смотке), м

Испытательное переменное напряжение

3,5 кВ частотой 50 Гц

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

Сопротивление изоляции при 20°С, Мом\км

Класс пожарной опасности по ГОСТ 31565-2012

П1б.8.2.5.4

Номинальное переменное напряжение (кВ)

Электрическое сопротивление жилы (ом/км)

1.91

Номинальное переменное напряжение, Вольт

1000

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

Допустимая температура в режиме перегрузки

Длительно допустимая температура нагрева жил

Минимальный радиус изгиба, наружных диаметров

Температура нагрева жил по условию невозгорания

350

Максимальная мощность при прокладке в земле, 220V (кВт)

23.17

Максимальная мощность при прокладке в земле, 380V (кВт)

51.98

Допустимая токовая нагрузка при прокладке в земле (А)

Максимальная мощность при прокладке в воздухе, 220V (кВт)

18.48

Максимальная мощность при прокладке в воздухе, 380V (кВт)

41.45

Допустимый ток односекундного короткого замыкания (кА)

1.09

Допустимая токовая нагрузка при прокладке на воздухе (А)
