Кабель КВБбШвнг-FRLS 7х1,5

КВБбШвнг(А)-FRLS 7х1,5 - контрольный бронированный огнестойкий кабель с семью медными жилами , сечением 1,5 (Одна целая пять десятых) миллиметров квадратных,с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в броне из двух стальных оцинкованных лент,в оболочке из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением.
Кабель КВБбШвнг(А)-FRLS 7х1,5 изготавливается в соответствии с требованиями ГОСТ 31565-2012 и ГОСТ 1508-78.

Расшифровка маркировки КВБбШвнг-FRLS 7х1.5

К -контрольный кабель.
В - изоляция из ПВХ пластиката.
Б - из двух стальных оцинкованных лент.
б - без подушки под бронёй.
Шв - защитный шланг из ПВХ.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
7 -количество токонесущих жил.
1.5 -сечение жил в мм2.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Технические характеристики кабеля КВБбШвнг-FRLS 7*1,5

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового КВБбШвнг-FRLS 7х1.5 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КВБбШвнг-FRLS 7х1,5 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Класс пожарной опасности огнестойкого кабеля КВБбШвнг-FRLS 7*1.5 по ГОСТ 31565-2012:П1б.7.2.2.2.
Срок службы бронированного кабеля КВБбШвнг-FRLS 7х1,5 не менее 30 лет.
Электрическое сопротивление жилы- КВБбШвнг-FRLS 7х1.5 12.1 МОм\км.
Сопротивление изоляции жил- 10 МОм\км.

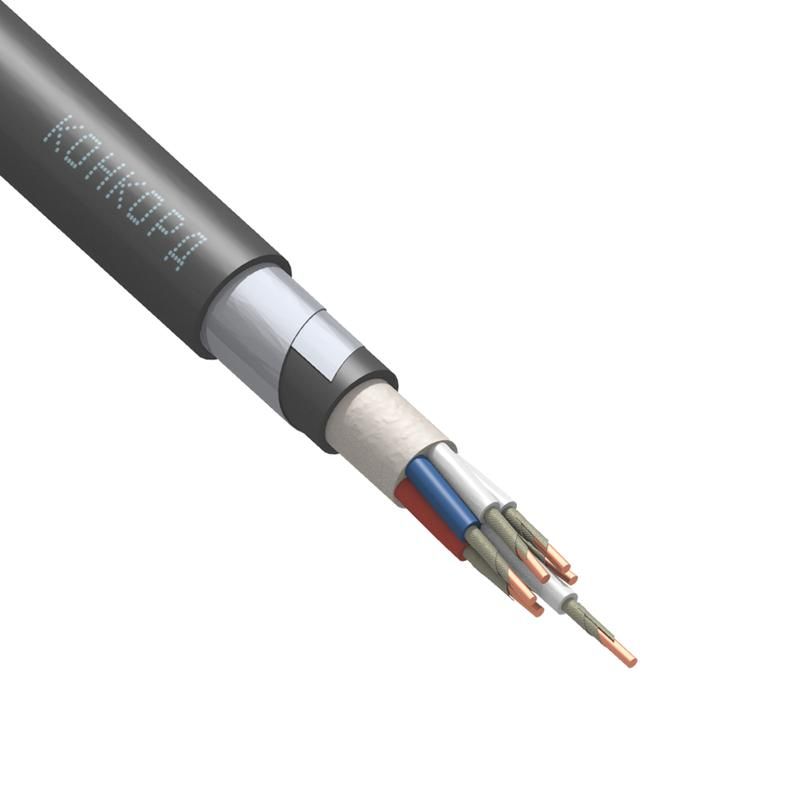

Конструкция кабеля КВБбШвнг-FRLS 7*1,5

1) Жила - медная сечением 1.5 мм2.
2) Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности, огнестойкая с пониженным выделеним дыма, толщиной 12.1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности, огнестойкая с пониженным выделеним дыма.
4) Броня- из двух стальных оцинкованных лент.
5) Защитный шланг-из поливинилхлоридного пластиката

Применение бронированного кабеля КВБбШвнг-FRLS 7х1.5

Кабель контрольный медный,бронированый,огнестойкий КВБбШвнг-FRLS 7х1,5 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также в других системах, которые должны сохранять работоспособность в условиях пожара, в зданиях детских дошкольных образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, спальных корпусах образовательных учреждений интернатного типа и детских учреждений.Допускается прокладка в земле (траншеях)
КВБбШвнг-FRLS-ХЛ 7*1.5 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
