Кабель NYM 1х4
Условия поставки кабеля NYM 1х4
Кабель NYM 1*4 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель NYM 1х4 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный кабель NYM 1*4 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля NYM 1х4 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Описание
NYM 1х4 - кабель силовой с 1 медными жилами, сечением 4 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката и заполнением из невулканизированной резины.
Характеристики кабеля NYM 1х4
Климатическое исполнение кабеля NYM 1*4: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля NYM 1х4: -30°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации силового кабеля NYM 1х4 не должна превышать 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабелей.
Монтаж кабеля NYM 1*4 производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабелей.
Минимальный радиус изгиба при прокладке кабеля NYM 1х4: 52,8 миллиметров.
Масса кабеля NYM 1х4: 0,11 килограмм в метре.
Срок службы силового медного кабеля NYM 1*4 не мене 40 лет с даты изготовления.
Наружный диаметр кабеля NYM 1х4: 6,6 миллиметров.
Токовые нагрузки кабеля NYM 1х4
Допустимый ток кабеля NYM 1*4: 34 ампер.
Номинальное переменное напряжение: 500 Вольт.
Активное сопротивление жилы: 4,65 Ом в километре.
Расшифровка маркировки NYM 1х4
N - соответствует немецкому стандарту VDE.
Y - изоляция и оболочка из ПВХ пластиката.
M - монтажный кабель.
1 - количество медных жил.
4 - сечение жилы в квадратных миллиметрах.

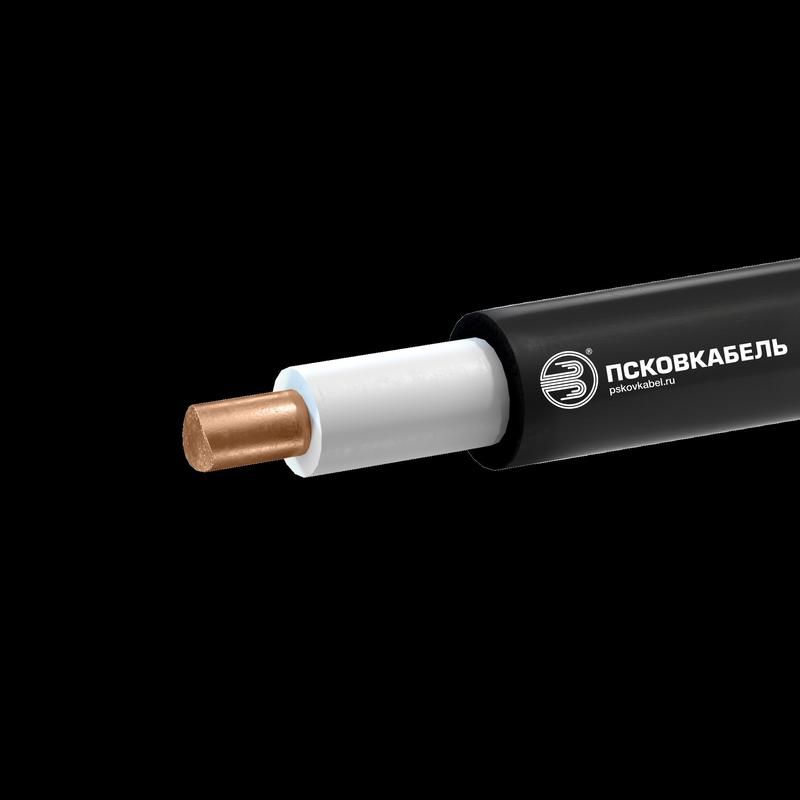

Конструкция кабеля NYM 1х4
1) Жила - медная круглой формы первого и второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Заполнение - из невулканизированной резины.
4) Оболочка - из ПВХ пластиката серого цвета.
Применение кабеля NYM 1*4
Кабель медный силовой NYM 1х4 предназначен для питания электроприборов напряжением до 500 Вольт переменного тока, для стационарной установки в зданиях и сооружениях и в местах где требуется герметизация кабельных вводов.
Характеристики
Марка
NYM
Код ОКП
352 122
Код товара
NYM 1х4
Срок службы
40 лет
Материал жилы
Медь
Количество жил
1
Срок службы, лет
30
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
4
Наружный диаметр, мм
6.6
Максимальный вес (кг/м)
0.11
Номинальная частота, Гц
50
Расчетная масса(вес), кг\км
80
Допустимый радиус изгиба (мм)
52.8
Минимальный радиус изгиба, мм
26.4
Максимальный наружный диаметр (мм)
6.6
Максимальная длина в бухте(смотке), м
625
Испытательное переменное напряжение
2000 В частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -30 до +40
Допустимая температура нагрева жил, С
70
Сопротивление изоляции при 20°С, Мом\км
20
Номинальное переменное напряжение (кВ)
0.5
Электрическое сопротивление жилы (ом/км)
4.65
Номинальное переменное напряжение, Вольт
300..500
Длительно допустимая токовая нагрузка, Ампер
36
Минимальный радиус изгиба, наружных диаметров
4
Максимальная температура нагрева жил, °C при токе КЗ
160
Максимальная мощность при прокладке в земле, 220V (кВт)
9.97
Максимальная мощность при прокладке в земле, 380V (кВт)
22.37
Допустимая токовая нагрузка при прокладке в земле (А)
34
Максимальная мощность при прокладке в воздухе, 220V (кВт)
9.97
Максимальная мощность при прокладке в воздухе, 380V (кВт)
22.37
Допустимая токовая нагрузка при прокладке на воздухе (А)
34
