Кабель NYM 3х10
Условия поставки кабеля NYM 3х10
Кабель NYM 3*10 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель NYM 3х10 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный кабель NYM 3*10 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля NYM 3х10 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Описание
NYM 3х10 - кабель силовой с 3 медными жилами, сечением 10 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката и заполнением из невулканизированной резины.
Характеристики кабеля NYM 3х10
Климатическое исполнение кабеля NYM 3*10: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля NYM 3х10: -30°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации силового кабеля NYM 3х10 не должна превышать 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабелей.
Монтаж кабеля NYM 3*10 производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабелей.
Минимальный радиус изгиба при прокладке кабеля NYM 3х10: 130,4 миллиметров.
Масса кабеля NYM 3х10: 0,571 килограмм в метре.
Срок службы силового медного кабеля NYM 3*10 не мене 40 лет с даты изготовления.
Наружный диаметр кабеля NYM 3х10: 16,3 миллиметров.
Токовые нагрузки кабеля NYM 3х10
Допустимый ток кабеля NYM 3*10: 59 ампер.
Номинальное переменное напряжение: 500 Вольт.
Активное сопротивление жилы: 1,84 Ом в километре.
Расшифровка маркировки NYM 3х10
N - соответствует немецкому стандарту VDE.
Y - изоляция и оболочка из ПВХ пластиката.
M - монтажный кабель.
3 - количество медных жил.
10 - сечение жилы в квадратных миллиметрах.

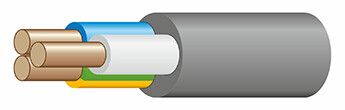

Конструкция кабеля NYM 3х10
1) Жила - медная круглой формы первого и второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Заполнение - из невулканизированной резины.
4) Оболочка - из ПВХ пластиката серого цвета.
Применение кабеля NYM 3*10
Кабель медный силовой NYM 3х10 предназначен для питания электроприборов напряжением до 500 Вольт переменного тока, для стационарной установки в зданиях и сооружениях и в местах где требуется герметизация кабельных вводов.
Характеристики
Вес
0.467
Марка
NYM
Код ОКП
352 122
Код товара
NYM 3х10
Срок службы
40 лет
Материал жилы
Медь
Количество жил
3
Срок службы, лет
30
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
10
Наружный диаметр, мм
16.3
Максимальный вес (кг/м)
0.571
Номинальная частота, Гц
50
Расчетная масса(вес), кг\км
571
Допустимый радиус изгиба (мм)
130.4
Минимальный радиус изгиба, мм
65.2
Максимальный наружный диаметр (мм)
16.3
Максимальная длина в бухте(смотке), м
87
Испытательное переменное напряжение
2000 В частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -30 до +40
Допустимая температура нагрева жил, С
70
Сопротивление изоляции при 20°С, Мом\км
20
Номинальное переменное напряжение (кВ)
0.5
Электрическое сопротивление жилы (ом/км)
1.84
Номинальное переменное напряжение, Вольт
300..500
Минимальный радиус изгиба, наружных диаметров
4
Максимальная температура нагрева жил, °C при токе КЗ
160
Максимальная мощность при прокладке в земле, 220V (кВт)
17.31
Максимальная мощность при прокладке в земле, 380V (кВт)
38.82
Допустимая токовая нагрузка при прокладке в земле (А)
59
Максимальная мощность при прокладке в воздухе, 220V (кВт)
17.31
Максимальная мощность при прокладке в воздухе, 380V (кВт)
38.82
Допустимая токовая нагрузка при прокладке на воздухе (А)
59
