Кабель NYM 3х16
Условия поставки кабеля NYM 3х16
Кабель NYM 3*16 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель NYM 3х16 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный кабель NYM 3*16 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля NYM 3х16 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Описание
NYM 3х16 - кабель силовой с 3 медными жилами, сечением 16 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката и заполнением из невулканизированной резины.
Характеристики кабеля NYM 3х16
Климатическое исполнение кабеля NYM 3*16: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля NYM 3х16: -30°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации силового кабеля NYM 3х16 не должна превышать 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабелей.
Монтаж кабеля NYM 3*16 производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабелей.
Минимальный радиус изгиба при прокладке кабеля NYM 3х16: 153,6 миллиметров.
Масса кабеля NYM 3х16: 0,845 килограмм в метре.
Срок службы силового медного кабеля NYM 3*16 не мене 40 лет с даты изготовления.
Наружный диаметр кабеля NYM 3х16: 19,2 миллиметров.
Токовые нагрузки кабеля NYM 3х16
Допустимый ток кабеля NYM 3*16: 79 ампер.
Номинальное переменное напряжение: 500 Вольт.
Активное сопротивление жилы: 1,2 Ом в километре.
Расшифровка маркировки NYM 3х16
N - соответствует немецкому стандарту VDE.
Y - изоляция и оболочка из ПВХ пластиката.
M - монтажный кабель.
3 - количество медных жил.
16 - сечение жилы в квадратных миллиметрах.

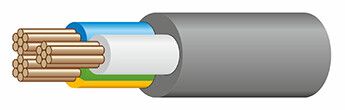

Конструкция кабеля NYM 3х16
1) Жила - медная круглой формы первого и второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Заполнение - из невулканизированной резины.
4) Оболочка - из ПВХ пластиката серого цвета.
Применение кабеля NYM 3*16
Кабель медный силовой NYM 3х16 предназначен для питания электроприборов напряжением до 500 Вольт переменного тока, для стационарной установки в зданиях и сооружениях и в местах где требуется герметизация кабельных вводов.
Характеристики
Вес
0.71
Марка
NYM
Код ОКП
352 122
Код товара
NYM 3х16
Срок службы
40 лет
Материал жилы
Медь
Количество жил
3
Срок службы, лет
30
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
16
Наружный диаметр, мм
19.2
Максимальный вес (кг/м)
0.845
Номинальная частота, Гц
50
Расчетная масса(вес), кг\км
845
Допустимый радиус изгиба (мм)
153.6
Минимальный радиус изгиба, мм
76.8
Максимальный наружный диаметр (мм)
19.2
Максимальная длина в бухте(смотке), м
59
Испытательное переменное напряжение
2000 В частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -30 до +40
Допустимая температура нагрева жил, С
70
Сопротивление изоляции при 20°С, Мом\км
20
Номинальное переменное напряжение (кВ)
0.5
Электрическое сопротивление жилы (ом/км)
1.2
Номинальное переменное напряжение, Вольт
300..500
Минимальный радиус изгиба, наружных диаметров
4
Максимальная температура нагрева жил, °C при токе КЗ
160
Максимальная мощность при прокладке в земле, 220V (кВт)
23.17
Максимальная мощность при прокладке в земле, 380V (кВт)
51.98
Допустимая токовая нагрузка при прокладке в земле (А)
79
Максимальная мощность при прокладке в воздухе, 220V (кВт)
23.17
Максимальная мощность при прокладке в воздухе, 380V (кВт)
51.98
Допустимая токовая нагрузка при прокладке на воздухе (А)
79
