Кабель NYM 5х10

NYM 5х10 - кабель силовой с 5 медными жилами, сечением 10 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката и заполнением из невулканизированной резины.

Характеристики кабеля NYM 5х10

Климатическое исполнение кабеля NYM 5*10: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля NYM 5х10: -30°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации силового кабеля NYM 5х10 не должна превышать 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабелей.
Монтаж кабеля NYM 5*10 производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабелей.
Минимальный радиус изгиба при прокладке кабеля NYM 5х10: 155,2 миллиметров.
Масса кабеля NYM 5х10: 0,843 килограмм в метре.
Срок службы силового медного кабеля NYM 5*10 не мене 40 лет с даты изготовления.
Наружный диаметр кабеля NYM 5х10: 19,4 миллиметров.

Токовые нагрузки кабеля NYM 5х10

Допустимый ток кабеля NYM 5*10: 59 ампер.
Номинальное переменное напряжение: 500 Вольт.
Активное сопротивление жилы: 1,84 Ом в километре.

Расшифровка маркировки NYM 5х10

N - соответствует немецкому стандарту VDE.
Y - изоляция и оболочка из ПВХ пластиката.
M - монтажный кабель.
5 - количество медных жил.
10 - сечение жилы в квадратных миллиметрах.

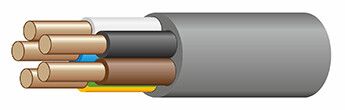

Конструкция кабеля NYM 5х10

1) Жила - медная круглой формы первого и второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Заполнение - из невулканизированной резины.
4) Оболочка - из ПВХ пластиката серого цвета.

Применение кабеля NYM 5*10

Кабель медный силовой NYM 5х10 предназначен для питания электроприборов напряжением до 500 Вольт переменного тока, для стационарной установки в зданиях и сооружениях и в местах где требуется герметизация кабельных вводов.
