Кабель ППГнг(А)-HF 4х185

ППГнг-HF 4х185 - сокращенная маркировка кабеля силового с 4 медными жилами сечением 185 квадратных миллиметров, в изоляции и оболочке из пожаробезопасной безгалогенной полимерной композиции, полная маркировка: ППГнг(А)-HF 4*185 .
Кабель ППГнг(А)-HF 4*185 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Технические характеристики кабеля ППГнг(А)-HF 4х185

Климатическое исполнение (В) категории размещения 1-5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Эксплуатационная влажность воздуха до 98%.
Монтаж кабеля ППГнг(А)-HF 4*185 производится при температуре не менее -15 градусов.
Радиус изгиба при монтаже - не менее 462,6 миллиметров.
Кабели ППГнг(А)-HF не распространяют горение при прокладке в пучках по категории (А).
Образование дыма при горении и тлении кабеля ППГнг(А)-HF 4х185 не приводит к снижению проницания света более чем на 40%.
Показатели коррозионной активности продуктов пиролиза при горении и тлении кабеля ППГнг(А)-HF 4х185
1)Количество выделяемых газов галогенных кислот в пересчете на HCI - не более 5 мг\г;
2)Проводимость водного раствора с адсорбированными продуктами газовыделения - не более 10 мкСм/мм;
3)Показатель pH - не мене 4,3.

Температура нагрева жил при эксплуатации не должна превышать 70°С
Температура нагрева жил при токах короткого замыкания не должна превышать 160°С.
Предельная температура жил по условиям невозгорания, не более 350°С.
Продолжительность короткого замыкания - не более 5 секунд.
Наружный диаметр кабеля ППГнг(А)-HF 4*185 - 48,8 миллиметров.
Код ОКП: 353371.
Класс пожарной безопасности по ГОСТ 31565-2012 - П1б.8.1.2.1.
Масса кабеля ППГнг(А)-HF 4х185 - 8,52 килограмм в метре.
Срок службы силового безгалогенного кабеля не менее 30 лет с даты изготовления.
Растягивающее усилие при монтаже не должно превышать 22200 Ньютонов

Токовые нагрузки ППГнг(А)-HF 4х185

Допустимый ток при прокладке на воздухе: 397 Ампер.
Допустимый ток при прокладке в земле: 405 Ампер.
Допустимый ток короткого замыкания: 20390 Ампер.
Активное сопротивление жилы: 0,103 Ом на километр.

Расшифровка маркировки ППГнг(А)-HF 4*185

П - Изоляция из безгалогенного пластиката.
П - Оболочка из безгалогенной композиции.
Г - Не имеет бронированного покрова.
нг - пониженная пожарная опасность.
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при групповой прокладке.
HF - не выделяет коррозионно-активных газообразных продуктов при горении.
4 - Количество медных жил.
185 - Сечение медных жил.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном исполнении.
(мк), (мс) или (мж) - Жила выполнена в многопроволочном исполнении.
(0,66) - Номинальное напряжение до 660 Вольт.
(1,0) - Номинальное напряжение 1000 Вольт.

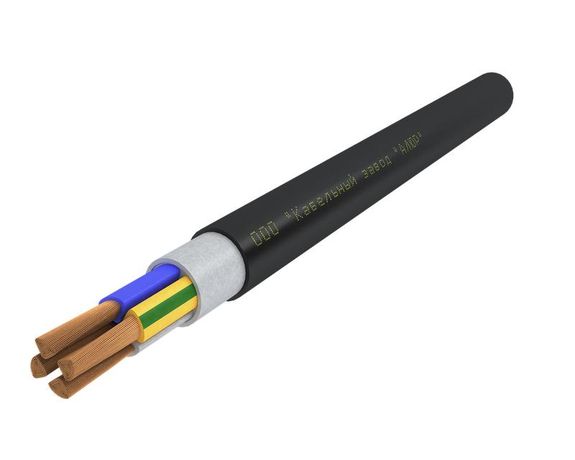

Конструкция кабеля ППГнг(А)-HF 4х185

1)Жила - медная многопроволочная или однопроволочная по ГОСТ 22483-77.
2) Изоляция - из полимерной композиции, не содержащей галогенов.
3) Оболочка - из полимерной композиции, не содержащей галогенов.
4) Заполнение - из полимерной композиции, не содержащей галогенов.

Применение кабеля ППГнг(А)-HF 4х185

Кабель силовой медный безгалогенный ППГнг(А)-HF 4*185 предназначен для стационарной установки в электрических сетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 405 Ампер.
Кабелем ППГнг(А)-HF 4х185 прокладывают сети электроснабжения в детских садах, школах, офисных помещениях и в других помещениях с массовым скоплением людей где предъявляются высокие требования пожаробезопасности.
