ПвВГнг(А)-LS 1х300

ПвВГнг(А)-LS 1х300 - силовой кабель с одной медной жилой сечением 300 (Триста) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ПвВГнг-LS 1*300 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГнг(А)-LS 1х300

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
1 -количество токонесущих жил.
300 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГнг(А)-LS 1*300

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж малодымного кабеля силового ПвВГнг-LS 1х300 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГнг(А)-LS 1*300 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы малодымного кабеля ПвВГнг(А)-LS 1х300 не менее 30 лет.

Токовые нагрузки кабеля ПвВГнг(А)-LS 1х300

Допустимый ток при прокладке ПвВГнг(А)-LS 1*300 на воздухе - 739 Ампер.
Допустимый ток при прокладке в земле - 575 Ампер.
Допустимый ток односекундного короткого замыкания - 47.64 кА.
Сопротивление километра жилы - 0.06 Ом.

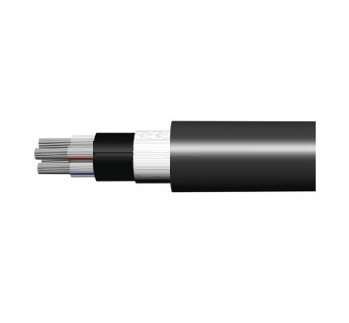

Конструкция кабеля ПвВГнг(А)-LS 1х300

1) Жила - медная многопроволочная круглая 300 мм2.
2) Изоляция - из сшитого полиэтилена с низким выделением дыма, толщиной 1.8 мм.
3) Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделнием дыма
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля ПвВГнг(А)-LS 1х300

Кабель силовой медный ,негорючий,малодымный ПвВГнг(А)-LS 1*300 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
ПвВГнг(А)-LS-ХЛ 1х300 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
