Кабель ВБбШв 4х300

ВБбШв 4х300 - кабель силовой бронированный с 4 медными жилами сечением 300 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката, в броне из двух стальных оцинкованных лент.
Маркировка ВБбШв 4*300 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Технические характеристики кабеля ВБбШв 4х300

Температуры эксплуатации кабеля ВБбШв 4*300 от +50 до -50 градусов Цельсия.
Климатическое исполнение УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШв 4х300 не менее 675 миллиметров.
Допустимое растягивающее усилие при прокладке ВБбШв 4х300 не должно превышать 60000 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШв 4*300 - 75 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШв 4х300 - 16,18 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШв 4х300 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля ВБбШв 4*300

Допустимый ток при прокладке на воздухе - 542 Ампер.
Допустимый ток при прокладке в земле - 533 Ампер.
Допустимый ток короткого замыкания - 33,49 Ампер.
Активное сопротивление жилы - 0,062 Ом на километр.

Расшифровка маркировки кабеля ВБбШв 4х300

В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
4 - количество медных жил.
300 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

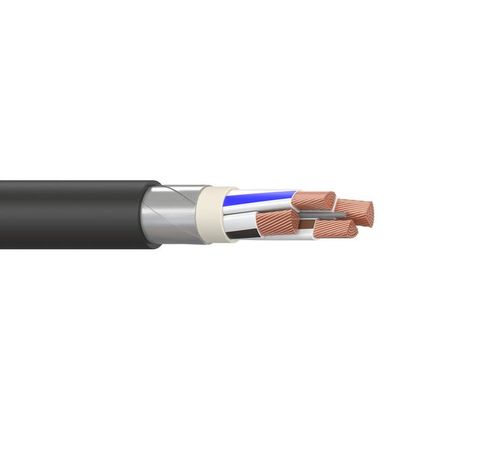

Конструкция кабеля ВБбШв 4х300

1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката.
5) Внешняя оболочка - из ПВХ пластиката.

Применение кабеля ВБбШв 4*300

Кабель силовой медный бронированный ВБбШв 4х300 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 533 Ампер.
Кабелем ВБбШв 4х300 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, при групповой прокладке требуется дополнительная огнезащита.
