Кабель ВБбШвнг-LS 4х10

Наименование Наличие Цена
(опт с НДС)
Дата
обновления
Добавить
в корзину
Срок
поставки
ВБШвнг(А)-LS 4*10 ок-0,66 ГОСТ 1202 241.00 руб. 29.06.2016
м
1 день

Условия поставки кабеля ВБбШвнг-LS 4х10

Кабель ВБбШвнг-LS 4х10 - складская позиция, наличие постоянно поддерживается на складе.
На сайте указана оптовая цена кабеля ВБбШвнг-LS 4*10, с учетом НДС.
Розничную цену уточняйте в отделе продаж, тел. +7 (495) 777-83-45.
Скидка на кабель ВБбШвнг-LS 4х10 зависит от суммы заказа. Предварительную сумму заказа, размер скидки и стоимость кабеля ВБбШвнг-LS 4х10 с учётом скидки можно узнать в корзине при оформлении заявки на сайте.

Купить кабель ВБбШвнг-LS 4*10 могут физические и юридические лица по безналичному и наличному расчету.
Отгрузка кабеля ВБбШвнг-LS 4х10 производится на следующий день, после поступления оплаты или в день оплаты, при условии согласования с менеджером.
Доставка кабеля ВБбШвнг-LS 4х10 по Москве и Московской области производится на следующий день, после поступления оплаты или в день оплаты, при условии согласования с менеджером.
Отправка кабеля ВБбШвнг-LS 4*10 в регионы России и в страны Таможенного союза ЕАЭС (Белоруссия, Казахстан, Армения, Киргизия) осуществляется независимыми транспортными компаниями.

ВБбШвнг-LS 4х10 - кабель силовой бронированный с 4 медными жилами сечением 10 миллиметров квадратных, в изоляции и оболочке из негорючего ПВХ пластиката с пониженным выделением дыма, с броней из двух стальных оцинкованных лент.
Маркировка ВБбШвнг-LS 4*10 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились, новая маркировка ВБШвнг(А)-LS.

Технические характеристики кабеля ВБбШвнг-LS 4х10

Температуры эксплуатации кабеля ВБбШвнг-LS 4*10 от +50 до -50 градусов Цельсия.
Климатическое исполнение кабеля бронированного негорючего бездымного - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Выделение дыма при горении кабеля ВБбШвнг-LS не приводит к снижению светопроницаемости более чем на 50%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШвнг-LS 4х10 не менее 180,9 миллиметров.
Допустимое растягивающее усилие при прокладке медного бронированного кабеля ВБбШвнг-LS 4х10 не должно превышать 2000 Ньютонов.
Длительная температура нагрева жил кабелей при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил вббшвнг-ls при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил,бронированного бездымного кабеля при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШвнг-LS 4*10 - 20,1 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля силового бронированного ВБбШвнг-LS 4х10 - 0,86 килограмм в метре.
Срок службы кабеля негорючего, бездымного, медного бронированного ВБбШвнг-LS 4х10 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля силового ВБбШвнг-LS 4*10

Допустимый ток при прокладке кабеля на воздухе - 63 Ампер.
Допустимый ток при прокладке бронированного кабеля в земле - 79 Ампер.
Допустимый ток короткого замыкания - 1,09 Ампер.
Активное сопротивление жилы - 1,84 Ом на километр.

Расшифровка маркировки кабеля ВБбШвнг-LS 4х10

В - изоляция из негорючего ПВХ пластиката с пониженным выделением дыма.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением газов при горении.
нг - не распространяет горение.
LS - пониженное выделение дыма при горении.
4 - количество медных жил.
10 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

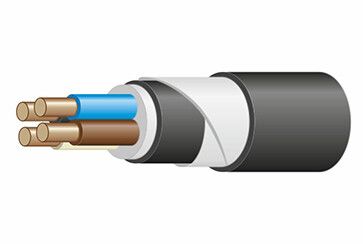

Конструкция кабеля ВБбШвнг-LS 4х10

1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из негорючего ПВХ пластиката с низким газовыделением при горении.
5) Внешняя оболочка - из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.

Применение кабеля ВБбШвнг-LS 4*10

Кабель негорючий, силовой медный бронированный ВБбШвнг-LS 4х10 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 79 Ампер.
Кабелем ВБбШвнг-LS 4х10 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, ВБбШвнг-LS проходит современные требования пожарной безопасности при прокладке в закрытых помещениях.

  • ВБбШвнг-LS
  • 4
  • 10
  • Медь
  • ПВХ
  • ПВХ
  • 0,93
  • 20
  • 1,84
  • 180,9
  • 63
  • 79
  • 1,09
  • 1
  • от -50 до +50
  • 30 лет
  • 35 337 137
  • П1б.8.2.2.2.
  • да
  • да
  • 18.48
  • 23.17
  • 41.45
  • 51.98
