Кабель ВБбШвнг-LS 4х6
Товарные предложения:
Кабель медный силовой бронированный ВБШвнг(А)-LS 4х6-0,66 (ож) ГОСТ | 03.12.2024 | 140 м. | 381,4 ₽ | м. | от 3 дней |
Кабель ВБШвнг(А)-LS 4х6 ОК (N) 0.66кВ (м) ЭЛЕКТРОКАБЕЛЬ НН 00-00006161 | 03.12.2024 | 2773 м. | 382,52 ₽ | м. | от 1 дня |
Кабель ВБШвнг(А)-LS 4х6 ОК (N) 0.66кВ (м) ЭЛЕКТРОКАБЕЛЬ НН 00-00006161 | 03.12.2024 | 3332 м. | 382,52 ₽ | м. | от 1 дня |
ВБШвнг(А)-LS 4x6 ок-0,66 | 03.12.2024 | 3550 м. | 390,7 ₽ | м. | от 1 дня |
ВБШвнг(А)-LS 4x6 ок-0,66 | 03.12.2024 | 2809 м. | 390,7 ₽ | м. | от 1 дня |
Показать ещё
Условия поставки кабеля ВБбШвнг(А)-LS 4х6
Кабель ВБбШвнг(А)-LS 4х6 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный бронированный негорючий малодымный кабель ВБбШвнг-LS 4*6 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного - двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВБбШвнг(А)-LS 4х6 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Размер скидки на ВБбШвнг(А)-LS 4*6 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.
Описание
Характеристики
Описание
ВБбШвнг-LS 4х6 - кабель силовой бронированный с 4 медными жилами сечением 6 миллиметров квадратных, в изоляции и оболочке из негорючего ПВХ пластиката с пониженным выделением дыма, с броней из двух стальных оцинкованных лент.
Маркировка ВБбШвнг-LS 4*6 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились, новая маркировка ВБШвнг(А)-LS.
Технические характеристики кабеля ВБбШвнг-LS 4х6
Температуры эксплуатации кабеля ВБбШвнг-LS 4*6 от +50 до -50 градусов Цельсия.
Климатическое исполнение кабеля бронированного негорючего бездымного - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Выделение дыма при горении кабеля ВБбШвнг-LS не приводит к снижению светопроницаемости более чем на 50%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШвнг-LS 4х6 не менее 162 миллиметров.
Допустимое растягивающее усилие при прокладке медного бронированного кабеля ВБбШвнг-LS 4х6 не должно превышать 1200 Ньютонов.
Длительная температура нагрева жил кабелей при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил вббшвнг-ls при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил,бронированного бездымного кабеля при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШвнг-LS 4*6 - 18 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля силового бронированного ВБбШвнг-LS 4х6 - 0,64 килограмм в метре.
Срок службы кабеля негорючего, бездымного, медного бронированного ВБбШвнг-LS 4х6 не менее 30 лет с даты изготовления.
Токовые нагрузки кабеля силового ВБбШвнг-LS 4*6
Допустимый ток при прокладке кабеля на воздухе - 46 Ампер.
Допустимый ток при прокладке бронированного кабеля в земле - 59 Ампер.
Допустимый ток короткого замыкания - 0,65 Ампер.
Активное сопротивление жилы - 3,06 Ом на километр.
Расшифровка маркировки кабеля ВБбШвнг-LS 4х6
В - изоляция из негорючего ПВХ пластиката с пониженным выделением дыма.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением газов при горении.
нг - не распространяет горение.
LS - пониженное выделение дыма при горении.
4 - количество медных жил.
6 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

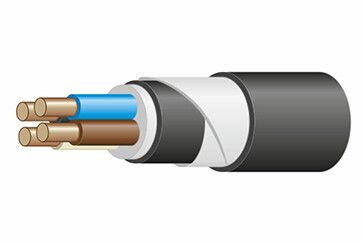

Конструкция кабеля ВБбШвнг-LS 4х6
1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из негорючего ПВХ пластиката с низким газовыделением при горении.
5) Внешняя оболочка - из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.
Применение кабеля ВБбШвнг-LS 4*6
Кабель негорючий, силовой медный бронированный ВБбШвнг-LS 4х6 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 59 Ампер.
Кабелем ВБбШвнг-LS 4х6 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, ВБбШвнг-LS проходит современные требования пожарной безопасности при прокладке в закрытых помещениях.
Характеристики
Вес
0.719
ГОСТ
31996-2012
Марка
ВБбШвнг-LS
Код ОКП
35 337 137
Тип брони
Б
Код товара
ВБбШвнг-LS 4х6
Срок службы
30
Материал жилы
Медь
Наличие брони
да
Количество жил
4
Срок службы, лет
30
Конструкция жилы
ок
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
6
Максимальный вес (кг/м)
0.699
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
1
Толщина изоляции жил (мм)
1
Максимальный диаметр жилы
2.9
Наружный диаметр 0.66 кВ (мм)
16.6
Масса цветного металла (г/м)
2.9
Расчетная масса 0.66 кВ (кг/км)
626
Допустимый радиус изгиба (мм)
180
Тип исполнения по ГОСТ 31565-2012
нг(А)-LS
Толщина изоляции жил 0.66 Кв (мм)
0.7
Допустимые усилия при тяжении (Н)
720
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
699
Максимальный наружный диаметр (мм)
18
Сопротивление изоляции жил (МОм\км)
9
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
0.65
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
8.7
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.2.2
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
3.08
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
42
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
17.31
Максимальная мощность при прокладке в земле, 380V (кВт)
38.82
Длительно допустимая токовая нагрузка в земле, Ампер
54
Допустимая токовая нагрузка при прокладке в земле (А)
59
Максимальная мощность при прокладке в воздухе, 220V (кВт)
13.49
Максимальная мощность при прокладке в воздухе, 380V (кВт)
30.27
Допустимый ток односекундного короткого замыкания (кА)
0.65
Допустимая токовая нагрузка при прокладке на воздухе (А)
46
