Кабель ВБШв 1х300
Кабель ВБШв 1х300
Кабель ВБШв 1х300

Условия поставки кабеля ВБШв 1х300

Кабель ВБШв 1*300 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВБШв 1х300 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой медный бронированный кабель ВБШв 1*300 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля ВБШв 1х300 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.

Описание

Характеристики

Описание

ВБШВ 1х300 - кабель силовой бронированный с 1 медными жилами, сечением 300 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.

Характеристики кабеля ВБШВ 1х300

Вид климатического исполнения кабеля ВБШВ УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВ 1х300 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ 1х300 не менее 297 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВ 1х300 по трассе прокладки не должны превышать 15000 Ньютонов.
Масса кабеля бронированного ВБШВ 1х300 - 3,61 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВ 1х300 - 33 миллиметров.

Расшифровка маркировки ВБШВ 1х300

В - Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката.
1 - количество медных токопроводящих жил.
300 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

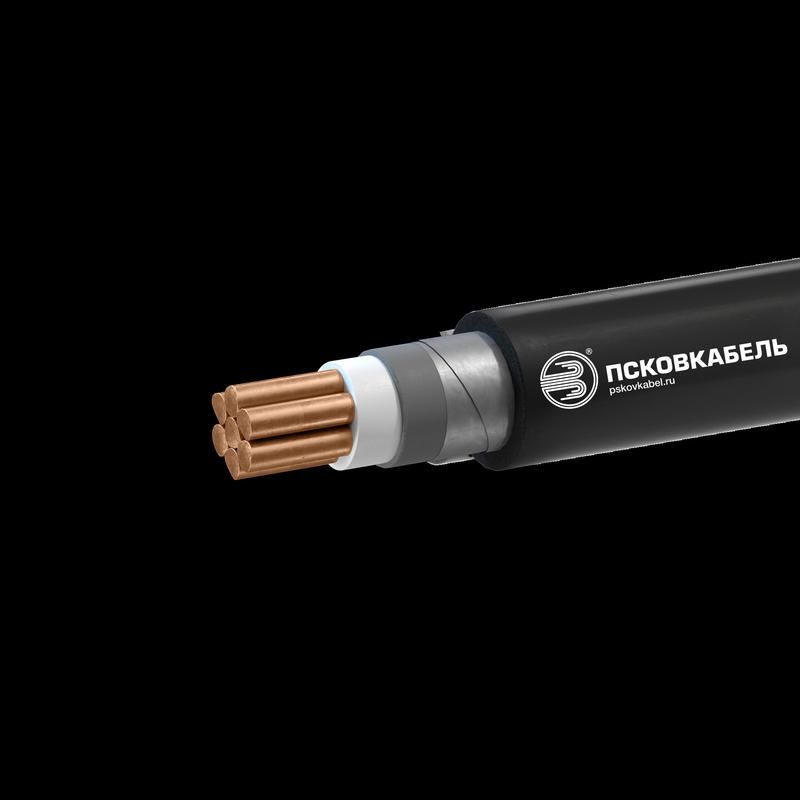

Конструкция кабеля ВБШВ 1х300

1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката.

Применение кабеля бронированного ВБШВ 1х300

Кабель силовой медный бронированный ВБШВ 1х300 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВ 1х300 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Характеристики

ГОСТ

31996-2012

Марка

ВБШВ

Код ОКП

353 771

Тип брони

Б

Код товара

ВБШв 1х300

Срок службы

30

Материал жилы

Медь

Наличие брони

да

Количество жил

1

Срок службы, лет

30

Конструкция жилы

мк

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

300

Наружный диаметр, мм

33

Максимальный вес (кг/м)

3.575

Класс жилы по ГОСТ 22483-2012

2

Толщина изоляции жил (мм)

2.4

Максимальный диаметр жилы

23.1

Расчетная масса(вес), кг\км

3 575

Масса цветного металла (г/м)

2670

Допустимый радиус изгиба (мм)

264

Минимальный радиус изгиба, мм

330

Тип исполнения по ГОСТ 31565-2012

Без обозначения

Допустимые усилия при тяжении (Н)

9000

Минимальная температура монтажа

-15

Максимальный расчетный вес (кг/км)

3575

Максимальный наружный диаметр (мм)

33

Сопротивление изоляции жил (МОм\км)

7

Предельная температура нагрева жил

140

Допустимый ток односекундного КЗ, кА

33.49

Максимальная длина в бухте(смотке), м

13

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

70

Максимальная температура нагрева жил

90 °C при перегрузке, 160 °C при токе КЗ

Сопротивление изоляции при 20°С, Мом\км

3.5

Класс пожарной опасности по ГОСТ 31565-2012

О1.8.2.5.4

Номинальное переменное напряжение (кВ)

1

Испытательное постоянное напряжение, кВ

8.4

Электрическое сопротивление жилы (ом/км)

0.06

Номинальное постоянное напряжение, Вольт

1400

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

50

Допустимая температура в режиме перегрузки

90

Длительно допустимая токовая нагрузка, Ампер

760

Длительно допустимая температура нагрева жил

70

Минимальный радиус изгиба, наружных диаметров

10

Температура нагрева жил по условию невозгорания

350

Максимальная мощность при прокладке в земле, 220V (кВт)

158.1

Максимальная мощность при прокладке в земле, 380V (кВт)

354.66

Длительно допустимая токовая нагрузка в земле, Ампер

845

Допустимая токовая нагрузка при прокладке в земле (А)

539

Максимальная мощность при прокладке в воздухе, 220V (кВт)

173.36

Максимальная мощность при прокладке в воздухе, 380V (кВт)

388.88

Допустимый ток односекундного короткого замыкания (кА)

33.49

Допустимая токовая нагрузка при прокладке на воздухе (А)

591

Допустимая токовая нагрузка при прокладке в земле, постоянный ток (А)

845

Допустимая токовая нагрузка при прокладке на воздухе, постоянный ток (А)

760
