Кабель ВБШвнг(А) 1х120

ВБШВнг(А) 1х120 - кабель силовой бронированный с 1 медными жилами, сечением 120 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности и броней из двух стальных оцинкованных лент.

Характеристики кабеля ВБШВнг(А) 1*120

Вид климатического исполнения кабеля ВБШВнг(А) УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВнг 1х120 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВнг(А) 1*120 не менее 211,68 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВнг(А) 1х120 по трассе прокладки не должны превышать 6000 Ньютонов.
Масса кабеля бронированного ВБШВнг(А) 1*120 - 1,57 килограмм в метре.
Кабель ВБШВнг(А) не распространяет горение при прокладке в пучках по категории (А).
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВнг 1х120 - 23,52 миллиметров.

Расшифровка маркировки ВБШВнг(А) 1*120

В - Изоляция из негорючего поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката с пониженной пожарной опасностью.
нг - Не распространяет горение.
(А) - Индекс пожарной безопасности.
1 - количество медных токопроводящих жил.
120 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

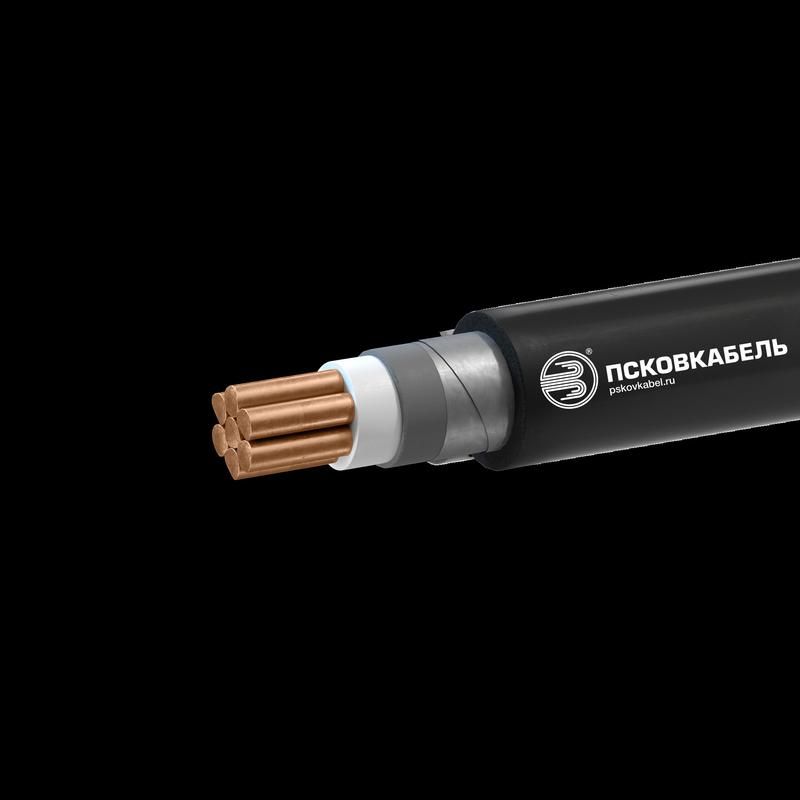

Конструкция кабеля ВБШВнг(А) 1х120

1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из негорючего поливинилхлоридного пластиката.
3) Внутренняя оболочка - из негорючего поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката с пониженной пожарной опасностью.

Применение кабеля бронированного ВБШВнг(А) 1*120

Кабель силовой медный бронированный ВБШВнг 1х120 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВнг(А) 1*120 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
