Кабель ВБШвнг(А) 1х240
Условия поставки кабеля ВБШвнг(А) 1х240
Кабель ВБШвнг(А) 1*240 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВБШвнг(А) 1х240 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный бронированный негорючий кабель ВБШвнг 1*240 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВБШвнг(А) 1х240 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Описание
ВБШВнг(А) 1х240 - кабель силовой бронированный с 1 медными жилами, сечением 240 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности и броней из двух стальных оцинкованных лент.
Характеристики кабеля ВБШВнг(А) 1*240
Вид климатического исполнения кабеля ВБШВнг(А) УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВнг 1х240 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВнг(А) 1*240 не менее 292,68 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВнг(А) 1х240 по трассе прокладки не должны превышать 12000 Ньютонов.
Масса кабеля бронированного ВБШВнг(А) 1*240 - 3,13 килограмм в метре.
Кабель ВБШВнг(А) не распространяет горение при прокладке в пучках по категории (А).
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВнг 1х240 - 32,52 миллиметров.
Расшифровка маркировки ВБШВнг(А) 1*240
В - Изоляция из негорючего поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката с пониженной пожарной опасностью.
нг - Не распространяет горение.
(А) - Индекс пожарной безопасности.
1 - количество медных токопроводящих жил.
240 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

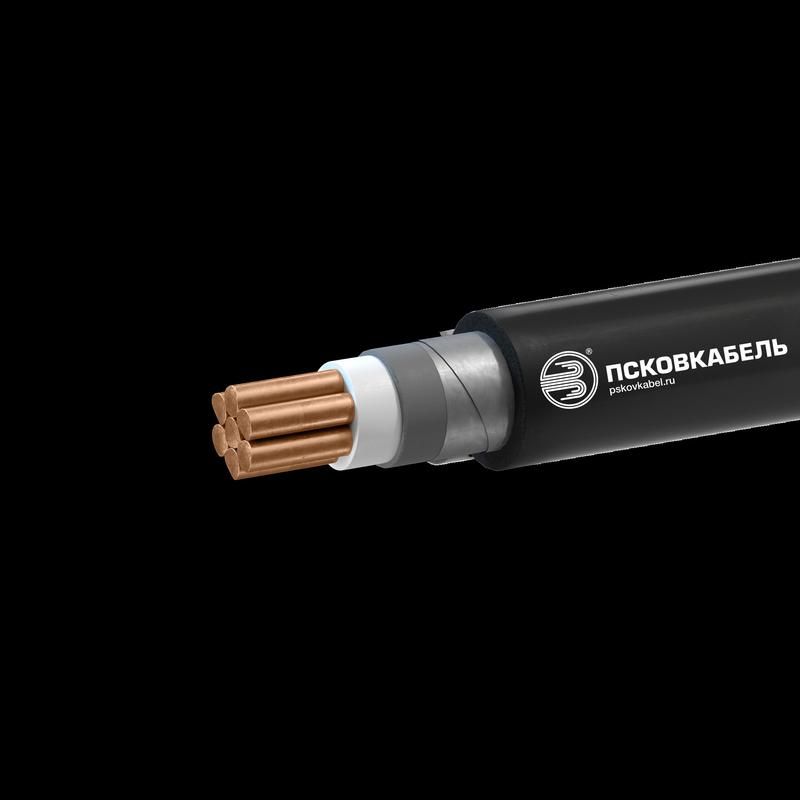

Конструкция кабеля ВБШВнг(А) 1х240
1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из негорючего поливинилхлоридного пластиката.
3) Внутренняя оболочка - из негорючего поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката с пониженной пожарной опасностью.
Применение кабеля бронированного ВБШВнг(А) 1*240
Кабель силовой медный бронированный ВБШВнг 1х240 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВнг(А) 1*240 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
Характеристики
ГОСТ
31996-2012
Марка
ВБШвнг(А)
Код ОКП
353 771
Тип брони
Б
Код товара
ВБШвнг 1х240
Срок службы
30
Материал жилы
Медь
Наличие брони
да
Количество жил
1
Конструкция жилы
мк
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
240
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
2.2
Максимальный диаметр жилы
20.6
Масса цветного металла (г/м)
20.6
Тип исполнения по ГОСТ 31565-2012
нг(А)
Допустимые усилия при тяжении (Н)
7200
Минимальная температура монтажа
-15
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Диапазон температур эксплуатации (°С)
от -50 до +50
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.08
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая температура нагрева жил
70
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
139.92
Максимальная мощность при прокладке в земле, 380V (кВт)
313.87
Допустимая токовая нагрузка при прокладке в земле (А)
477
Максимальная мощность при прокладке в воздухе, 220V (кВт)
150.18
Максимальная мощность при прокладке в воздухе, 380V (кВт)
336.9
Допустимый ток односекундного короткого замыкания (кА)
26.8
Допустимая токовая нагрузка при прокладке на воздухе (А)
512
Допустимая токовая нагрузка при прокладке в земле, постоянный ток (А)
743
Допустимая токовая нагрузка при прокладке на воздухе, постоянный ток (А)
655
