Кабель ВБШвнг(А)-LS 1х120
Условия поставки кабеля ВБШвнг(А)-LS 1х120
Кабель ВБШвнг(А)-LS 1*120 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВБШвнг(А)-LS 1х120 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный бронированный негорючий малодымный кабель ВБШвнг-LS 1*120 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВБШвнг(А)-LS 1х120 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Описание
ВБШВнг(А)-LS 1х120 - кабель силовой бронированный с 1 медными жилами, сечением 120 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма и броней из двух стальных оцинкованных лент.
Характеристики кабеля ВБШВнг(А)-LS 1*120
Вид климатического исполнения кабеля ВБШВнг(А)-LS УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВнг-LS 1х120 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВнг(А)-LS 1*120 не менее 211,68 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВнг(А)-LS 1х120 по трассе прокладки не должны превышать 6000 Ньютонов.
Масса кабеля бронированного ВБШВнг(А)-LS 1*120 - 1,57 килограмм в метре.
Кабель ВБШВнг(А)-LS не распространяет горение при прокладке в пучках по категории (А).
Образование дыма при горении и тлении кабеля ВБШвнг(А)-LS не приводит к снижению проницания света более чем на 50%.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВнг-LS 1х120 - 23,52 миллиметров.
Расшифровка маркировки ВБШВнг(А)-LS 1*120
В - Изоляция из негорючего поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката с пониженной пожарной опасностью.
нг - Не распространяет горение.
(А) - Индекс пожарной безопасности.
LS - пониженное выделение дыма при горении и тлении.
1 - количество медных токопроводящих жил.
120 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

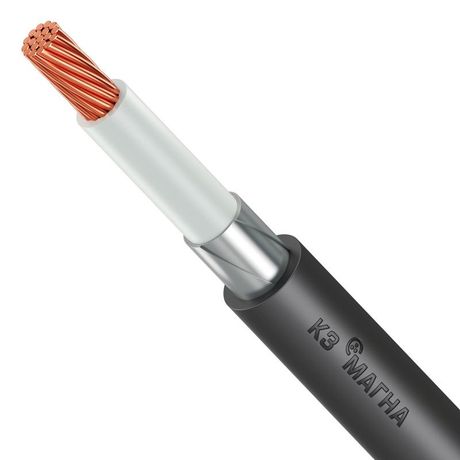

Конструкция кабеля ВБШВнг(А)-LS 1х120
1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из негорючего поливинилхлоридного пластиката с пониженным выделением дыма.
3) Внутренняя оболочка - из негорючего поливинилхлоридного пластиката с пониженным выдeлением дыма.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката с пониженной пожарной опасностью.
Применение кабеля бронированного ВБШВнг(А)-LS 1*120
Кабель силовой медный бронированный ВБШВнг-LS 1х120 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВнг(А)-LS 1*120 предназначен для прокладки кабельных линий в кабельных сооружениях и помещениях.
Характеристики
ГОСТ
31996-2012
Марка
ВБШвнг(А)-LS
Код ОКП
35 337 137
Тип брони
Б
Код товара
ВБШвнг-LS 1х120
Срок службы
30
Материал жилы
Медь
Наличие брони
да
Количество жил
1
Конструкция жилы
мк
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
120
Максимальный вес (кг/м)
1.643
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.6
Максимальный диаметр жилы
14.5
Масса цветного металла (г/м)
1068
Допустимый радиус изгиба (мм)
180.8
Тип исполнения по ГОСТ 31565-2012
нг(А)-LS
Допустимые усилия при тяжении (Н)
3600
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
1643
Максимальный наружный диаметр (мм)
22.6
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Диапазон температур эксплуатации (°С)
от -50 до +50
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.2.2
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.15
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая температура нагрева жил
70
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
95.04
Максимальная мощность при прокладке в земле, 380V (кВт)
213.19
Допустимая токовая нагрузка при прокладке в земле (А)
324
Максимальная мощность при прокладке в воздухе, 220V (кВт)
95.63
Максимальная мощность при прокладке в воздухе, 380V (кВт)
214.51
Допустимый ток односекундного короткого замыкания (кА)
13.21
Допустимая токовая нагрузка при прокладке на воздухе (А)
326
Допустимая токовая нагрузка при прокладке в земле, постоянный ток (А)
499
Допустимая токовая нагрузка при прокладке на воздухе, постоянный ток (А)
413
