ВВБг 2х1,5

ВВБг 2х1,5 - силовой бронированный кабель с двумя медными жилами сечением 1,5 (Одна целая пять десятых) миллиметра квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката .
Кабель ВВБг 2*1.5 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВВБг 2х1.5

В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Б- броня из двух стальных оцинкованных лент
г - не имеет защитный покров.
2 -количество токонесущих жил.
1.5 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВВБг 2*1,5

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового ВВБг 2х1.5 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности бронированного кабеля ВВБг 2*1,5 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля ВВБг 2х1.5 не менее 30 лет.

Токовые нагрузки кабеля ВВБг 2х1,5

Допустимый ток при прокладке ВВБг 2*1.5 на воздухе - 21 Ампер.
Допустимый ток при прокладке в земле - 27 Ампер.
Допустимый ток односекундного короткого замыкания - 0.17 кА.
Сопротивление километра жилы - 12.1 Ом.

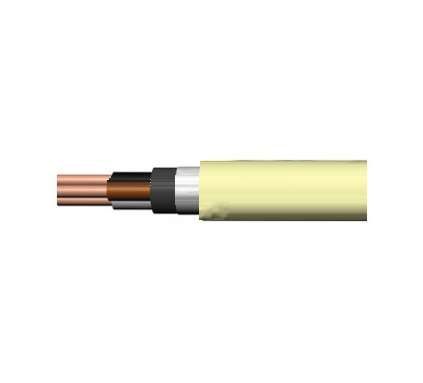

Конструкция кабеля ВВБг 2х1,5

1) Жила - медная однопроволочная круглая сечением 1.5 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 0.8 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Наружная оболочка-из поливинилхлоридного пластиката.

Применение бронированного кабеля ВВБг 2*1.5

Кабель силовой медный,бронированный ВВБг 2х1,5 используется для прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.Допускается прокладка в земле (траншеях)
ВВБг-ХЛ 2х1.5 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
