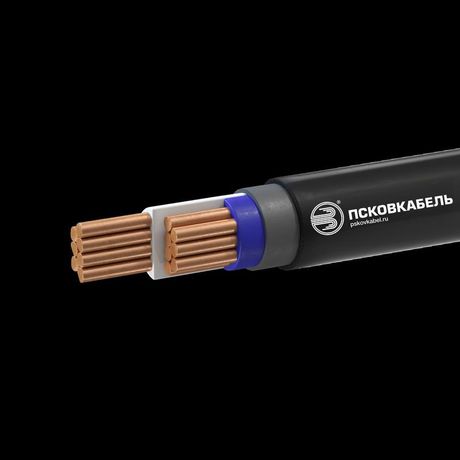

Кабель ВВГ 2х240

ВВГ 2х240 - кабель силовой с 2 медными жилами, сечением 240 миллиметров квадратных, в пластмассовой изоляции и оболочке. ВВГ 2*240 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.

Кабель силовой ВВГ 2х240 является устаревшей кабельной маркой и не соответствует современным требованиям пожарной безопасности, более современной заменой (аналогом) является кабель ВВГнг(А) 2*240

Технические характеристики кабеля ВВГ 2х240

Вид климатического исполнения кабелей УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации кабеля ВВГ от -50 °С до +50 °С.
Прокладка и монтаж кабеля ВВГ 2*240 без предварительного подогрева производится при температуре не ниже -15 градусов Цельсия.
Допустимый радиус изгиба при прокладке ВВГ 2х240 составляет не менее 489,6 миллиметров.
Допустимое растягивающее усилие при монтаже кабеля ВВГ 2х240 не должно превышать 24000 Ньютонов.
Длительно допустимая температура нагрева жил при эксплуатации кабеля ВВГ не должна превышать 70 °С.
Максимально допустимая температура нагрева жил ВВГ 2*240 при токах короткого замыкания, составляет +150 градусов Цельсия.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании, не более +350 градусов по Цельсию.
Класс пожарной опасности кабеля ВВГ 2х240 ГОСТ Р 53315-2009: О1.8.2.5.4.
Код ОКП: 35 2122.
Срок службы кабеля силового ВВГ 2х240 не менее 30 лет с даты изготовления.
Расчетная масса кабеля ВВГ 2х240 - 6,96 килограмм в метре.
Наружный диаметр ВВГ 2*240 - 54,4 миллиметров.

Токовые нагрузки кабеля ВВГ 2х240

Допустимый ток при прокладке ВВГ 2х240 в воздухе - 472 А.
Допустимый ток при прокладке в земле - 471 А.
Допустимый ток односекундного короткого замыкания - 26800 А.
Активное сопротивление жилы кабеля ВВГ 2*240 - 0,078 Ом на километр.

Расшифровка маркировки ВВГ 2х240

В - Изоляция из ПВХ пластиката.
В - Оболочка из ПВХ пластиката.
Г - Не имеет брони.
2 - Количество токопроводящих жил.
240 - Сечение жил в квадратных миллиметрах.

Конструкция кабеля ВВГ 2х240

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из поливинилхлоридного пластиката.
3. Оболочка – из поливинилхлоридного пластиката.

Применение кабеля ВВГ 2х240

Кабель силовой медный ВВГ 2*240 предназначен для передачи и распределения электроэнергии в неподвижных электротехнических установках с номинальным переменным напряжением до 1000 Вольт и частотой 50 Герц.
Прокладывают ВВГ 2х240 без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Применяют кабели ВВГ в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Кабелем ВВГ 2х240 прокладывают одиночные кабельные линии в кабельных сооружениях и помещениях, при групповой прокладке обязательно применение средств огнезащиты.
