Кабель ВВГ 4х4
Товарные предложения:
| ВВГнг(А)-LSLTX 4x4 ок-0,66 | 23.01.2025 | 327 м. | 224,76 ₽ | м. | от 1 дня |
| Кабель ВВГнг(А)-LS 4х4 ОК (N) 0.66кВ (м) Монэл УТ000026109 | 23.01.2025 | 10895 м. | 225,71 ₽ | м. | от 1 дня |
| Кабель ВВГнг(А)-LS 4х4 ОК (N) 0.66кВ (м) Монэл УТ000026109 | 23.01.2025 | 676 м. | 225,71 ₽ | м. | от 1 дня |
| Кабель ВВГнг(А)-LS 4х4 ОК (N) 0.66кВ (м) Кабэкс ТХМ00129528 | 23.01.2025 | 2904 м. | 228,25 ₽ | м. | от 1 дня |
| Кабель ВВГнг(А)-LS 4х4 ОК (N) 0.66кВ (м) Кабэкс ТХМ00129528 | 22.01.2025 | 3990 м. | 228,25 ₽ | м. | от 1 дня |
Показать ещё
Условия поставки кабеля ВВГ 4х4
Кабель ВВГ 4*4 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВВГ 4х4 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный кабель ВВГ 4*4 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВВГ 4х4 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Условные замены
Описание
ВВГ 4х4 - кабель силовой с 4 медными жилами, сечением 4 миллиметров квадратных, в пластмассовой изоляции и оболочке. ВВГ 4*4 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.
Кабель силовой ВВГ 4х4 является устаревшей кабельной маркой и не соответствует современным требованиям пожарной безопасности, более современной заменой (аналогом) является кабель ВВГнг(А) 4*4
Технические характеристики кабеля ВВГ 4х4
Вид климатического исполнения кабелей УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации кабеля ВВГ от -50 °С до +50 °С.
Прокладка и монтаж кабеля ВВГ 4*4 без предварительного подогрева производится при температуре не ниже -15 градусов Цельсия.
Допустимый радиус изгиба при прокладке ВВГ 4х4 составляет не менее 113,4 миллиметров.
Допустимое растягивающее усилие при монтаже кабеля ВВГ 4х4 не должно превышать 800 Ньютонов.
Длительно допустимая температура нагрева жил при эксплуатации кабеля ВВГ не должна превышать 70 °С.
Максимально допустимая температура нагрева жил ВВГ 4*4 при токах короткого замыкания, составляет +150 градусов Цельсия.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании, не более +350 градусов по Цельсию.
Класс пожарной опасности кабеля ВВГ 4х4 ГОСТ Р 53315-2009: О1.8.2.5.4.
Код ОКП: 35 2122.
Срок службы кабеля силового ВВГ 4х4 не менее 30 лет с даты изготовления.
Расчетная масса кабеля ВВГ 4х4 - 0,3 килограмм в метре.
Наружный диаметр ВВГ 4*4 - 12,6 миллиметров.
Токовые нагрузки кабеля ВВГ 4х4
Допустимый ток при прокладке ВВГ 4х4 в воздухе - 36 А.
Допустимый ток при прокладке в земле - 47 А.
Допустимый ток односекундного короткого замыкания - 430 А.
Активное сопротивление жилы кабеля ВВГ 4*4 - 4,65 Ом на километр.
Расшифровка маркировки ВВГ 4х4
В - Изоляция из ПВХ пластиката.
В - Оболочка из ПВХ пластиката.
Г - Не имеет брони.
4 - Количество токопроводящих жил.
4 - Сечение жил в квадратных миллиметрах.

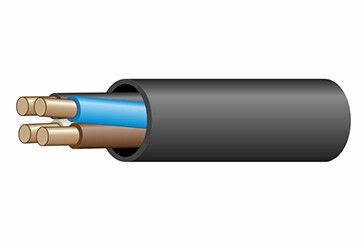

Конструкция кабеля ВВГ 4х4
1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из поливинилхлоридного пластиката.
3. Оболочка – из поливинилхлоридного пластиката.
Применение кабеля ВВГ 4х4
Кабель силовой медный ВВГ 4*4 предназначен для передачи и распределения электроэнергии в неподвижных электротехнических установках с номинальным переменным напряжением до 1000 Вольт и частотой 50 Герц.
Прокладывают ВВГ 4х4 без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Применяют кабели ВВГ в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Кабелем ВВГ 4х4 прокладывают одиночные кабельные линии в кабельных сооружениях и помещениях, при групповой прокладке обязательно применение средств огнезащиты.
Характеристики
Вес
0.242
ГОСТ
31996-2012
Марка
ВВГ
Код ОКП
35 2122, 35 3371
Код товара
ВВГ 4х4
Срок службы
30
Материал жилы
Медь
Количество жил
4
Срок службы, лет
30
Конструкция жилы
ок
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
4
Наружный диаметр, мм
14
Максимальный вес (кг/м)
0.331
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
1
Толщина изоляции жил (мм)
1
Объём горючей массы (л/км)
188
Максимальный диаметр жилы
2.4
Наружный диаметр 0.66 кВ (мм)
12.6
Расчетная масса(вес), кг\км
345
Масса цветного металла (г/м)
142.4
Расчетная масса 0.66 кВ (кг/км)
292
Допустимый радиус изгиба (мм)
139
Минимальный радиус изгиба, мм
105
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Толщина изоляции жил 0.66 Кв (мм)
0.7
Допустимые усилия при тяжении (Н)
480
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
331
Максимальный наружный диаметр (мм)
13.9
Сопротивление изоляции жил (МОм\км)
10
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
0.43
Максимальная длина в бухте(смотке), м
144
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
80 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
10
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
4.61
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
34
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
13.79
Максимальная мощность при прокладке в земле, 380V (кВт)
30.93
Длительно допустимая токовая нагрузка в земле, Ампер
44
Допустимая токовая нагрузка при прокладке в земле (А)
47
Максимальная мощность при прокладке в воздухе, 220V (кВт)
10.56
Максимальная мощность при прокладке в воздухе, 380V (кВт)
23.69
Допустимый ток односекундного короткого замыкания (кА)
0.43
Допустимая токовая нагрузка при прокладке на воздухе (А)
36
Условные замены (3)
 | Кабель ВВГнг(А)-LSLTx 4х4 | 2859 м. | 224,76 ₽ | м. | от 1 дня |
 | Кабель ВВГнг-LS 4х4 | 79861 м. | 225,71 ₽ | м. | от 1 дня |
 | Кабель ВВГнг 4х4 | 71188 м. | 225,71 ₽ | м. | от 1 дня |
