Кабель ВВГ-Пнг(А)-LS 3х4

ВВГ-Пнг-LS 3х4 - сокращенная маркировка плоского силового кабеля с тремя медными жилами сечением четыре миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГ-Пнг(А)-LS 3*4 .
Кабель силовой плоский ВВГ-Пнг(А)-LS 3х4 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Кабель ВВГ-Пнг-LS 3х4 является аналогом (заменой) следующих импортных кабелей: NYY-J 3*4, NYY-O 3х4, CYKY 3х4, NYM 3*4.

Технические характеристики кабеля ВВГ-Пнг(А)-LS 3х4

Климатическое исполнение - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию.
Монтаж кабеля ВВГ-Пнг(А)-LS 3х4 производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке - 104.4 миллиметров.
Кабель ВВГ-Пнг(А)-LS 3х4 не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении) кабеля ВВГ-Пнг(А)-LS 3*4 не приводит к снижению светопроницаемости более чем на 50%.
Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГ-Пнг(А)-LS 3х4 по условию невозгорания при коротком замыкании - 400°С.
Код ОКП - 35 3371.
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Расчетная масса кабеля ВВГ-Пнг-LS 3х4 - 0.25 килограмм в метре.
Наружный диаметр - 11.6 миллиметров.
Срок службы кабеля ВВГ-Пнг(А)-LS 3*4 - не менее 30 лет с даты изготовления.
Растягивающее усилие при монтаже не должно превышать 600 Ньютонов.

Токовые нагрузки кабеля ВВГ-Пнг-LS 3х4

Допустимый ток при прокладке ВВГ-Пнг-LS 3х4 на воздухе: 36 Ампер.
Допустимый ток при прокладке в земле: 47 Ампер.
Допустимый ток односекундного короткого замыкания: 430 Ампер.
Активное сопротивление жилы: 4.65 Ом на километр.

Расшифровка маркировки ВВГ-Пнг(А)-LS 3х4

В - Изоляция из негорючего ПВХ пластиката с пониженным дымовыделением.
В - Оболочка из негорючего ПВХ пластиката с пониженным дымовыделением.
Г - Не имеет брони.
П - Плоская конструкция.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS - Кабель имеет пониженное дымовыделение при горении (тлении).
3 - Количество токопроводящих жил.
4 - Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
(ок) - Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) - Жила выполнена в многопроволочном исполнении.
(0,66) - Кабель рассчитан на напряжение 660 Вольт.
(1) - Кабель рассчитан на напряжение 1000 Вольт.
(N) - В кабеле имеется нулевая (синяя) жила.
(PE) - В кабеле имеется желто-зеленая жила заземления.

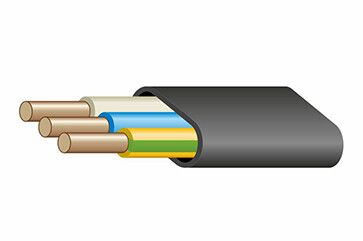

Конструкция кабеля ВВГ-Пнг(А)-LS 3х4

1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма, изолированные жилы расположены паралельно.
3. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.

Применение кабеля ВВГ-Пнг(А)-LS 3*4

Кабель силовой медный плоский ВВГ-Пнг-LS 3х4 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 47 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГ-Пнг-LS 3х4 используют для общепромышленного применения в том числе на атомных станциях.
ВВГ-Пнг(А)-LS 3*4 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГ-Пнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.
ВВГ-Пнг(А)-LS-ХЛ применяют в условиях крайнего севера при низких температурах эксплуатации и монтажа.
