Кабель ВВГЭнг(А)-LS 3х70

ВВГЭнг(А)-LS 3х70 кабель силовой с 3 медными жилами, сечением 70 миллиметра квадратных в изоляции из негорючего ПВХ пластиката с пониженным выделением дыма, в экране из медных лент, в оболочке из ПВХ пластиката с пониженной пожарной опасностью и пониженным выделением дыма, кабель соответствует нормативным требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012, имеет соответствующие сертификаты.

Расшифровка маркировки ВВГЭнг(А)-LS 3*70

В - виниловая (ПВХ) изоляция.
В - ПВХ оболочка.
Г - не имеет брони.
Э - экран из медных лент.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности по ГОСТ 31565-2012.
LS - пониженное выделение дыма при горении (тлении)
3 - количество медных жил.
70 - сечение медных жил в квадратных миллиметрах.

Так-же в маркировке могут присутствовать следующие обозначения:
1,0 - номинальное напряжение 1000 Вольт.
0,66 - номинальное напряжение 660 Вольт.
М - многопроволочная жила.
О - однопроволочная жила.
К - круглая жила.
С - секторная жила.

Технические характеристики кабеля ВВГЭнг-LS 3х70

Климатическое исполнение УХЛ и Т, категории размещения до пятой включительно по ГОСТ 15150.
Диапазон температур эксплуатации от -50 до +50 градусов Цельсия.
Монтаж экранированного кабеля ВВГЭнг(А)-LS 3х70 производится при температуре не ниже -15С.
Относительная влажность воздуха при эксплуатации не должна превышать 98% при температуре до 35С.
Выделение дыма при горении (тлении) не приводит к снижению проницания света более чем на 50%.
Минимальный радиус изгиба при прокладке или перемотке равен 291 миллиметра.
Допустимая температура нагрева жил кабеля ВВГЭнг-LS 3*70 не более +70С.
Температура жил в режиме короткого замыкания не должна превышать +160С при длительности замыкания не более 5 секунд (при более длительном замыкании кабель подлежит замене).
В режиме перегрузки, температура жил не должна превышать +90С.
Опасность возгорания возникает при превышении температурного порога жилы, равного +400С.
Расчетный вес кабеля силового экранированного ВВГЭнг(А)-LS 3х70 равен 2783 килограмм в километре.
Срок службы не менее 30 лет.
Наружный диаметр кабеля ВВГЭнг(А)-LS 3х70 равен 29,1 мм.

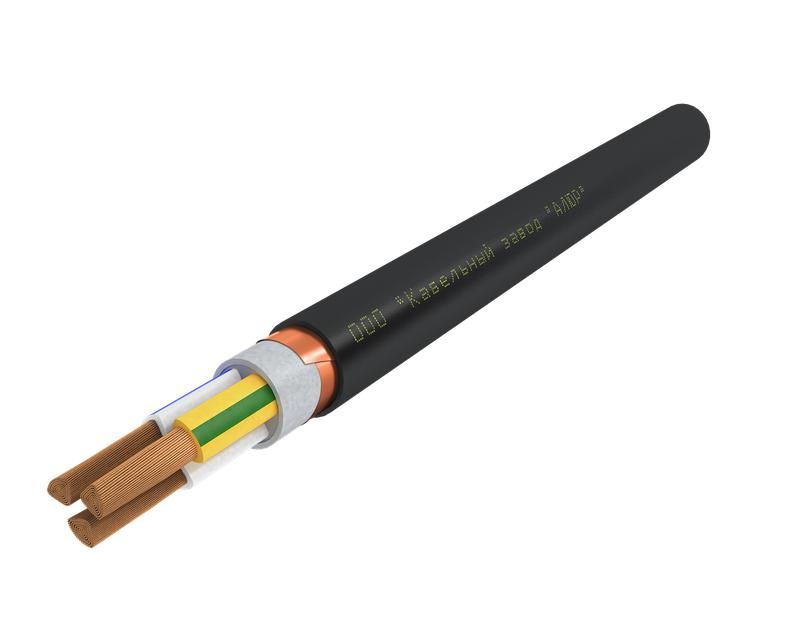

Конструкция кабеля ВВГЭнг-LS 3*70

1) Жила - медная, многопроволочная или однопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483.
2) Изоляция - из негорючего ПВХ пластиката с пониженным выделением дыма, следующих цветов: фазные жилы - белый, коричневый (красный), черный., ноль - синий., земля - желто-зеленый.
3) Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
4) Экран - из медных лент.
5) Наружная оболочка - из ПВХ пластиката черного цвета с пониженной пожарной опасностью с низким выделением дыма.

Применение кабеля экранированного ВВГЭнг(А)-LS 3х70

Силовой медный экранированный кабель ВВГЭнг(А)-LS 3х70 предназначен для стационарного монтажа в системах передачи и распределения электроэнергии с минимальным напряжением до 1000 Вольт, с частотой 50 Герц.
Эксплуатируют ВВГЭнг-LS 3*70 в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год.
Силовой экранированный кабель используют на объектах с высокими требованиями к электромагнитным помехам, благодаря экрану, электромагнитный импульс не распространяется даже в режиме короткого замыкания, это позволяет прокладывать кабель ВВГЭнг(А)-LS 3х70 в одном лотке, коробе, трубе с проводниками систем СКС, СКУД и др.
