Кабель ВВГЭнг(А)-LS 3х70+1х35
Кабель ВВГЭнг(А)-LS 3х70+1х35
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт
Кабель по ГОСТ
Сертифицированная продукция
Кабель ВВГЭнг(А)-LS 3х70+1х35 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.
Описание
Характеристики
Сопутствующие товары
Описание

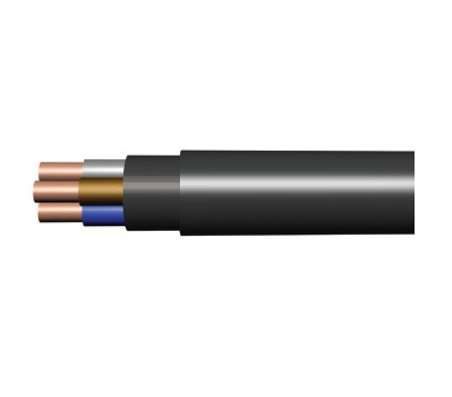

Конструкция кабеля ВВГЭнг(A)-LS-ХЛ 3х70+1х35 - 1кВ
1) Три многопроволочные секторные токопроводящие медные жилы с площадью сечения семьдесят квадратных миллиметров, соответствующие второму классу по ГОСТ 22483-2012. Одна однопроволочная или многопроволочная секторная медная нулевая жила или жила заземления с площадью сечения тридцать пять квадратных миллиметров, соответствующая первому или второму классу по ГОСТ 22483-2012.
2) Изоляция жилы из поливинилхлоридного пластиката пониженной пожарной опасностью:
1,4 мм у основных жил;
1,2 мм у нулевой жилы или жилы заземления.
3) Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей.
4) Поясная изоляция из поливинилхлоридного пластиката повышенной морозостойкости и пониженной пожарной опасностью толщиной 1,2 мм.
5) Экран из медных лент толщиной не менее 0,06 - 0,1 мм с перекрытием не менее 30%.
6) Оболочка из поливинилхлоридного пластиката повышенной морозостойкости и пониженной пожарной опасностью, соответствующая категории Обп-2 по ГОСТ 23286-78, толщиной 1,9 мм.
Характеристики
ГОСТ
31996-2012
Код товара
ВВГЭнг-LS 3х70+1х35
Срок службы
30
Материал жилы
Медь
Количество жил
4
Наличие экрана
да
Срок службы, лет
30
Конструкция жилы
мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
70
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.4
Максимальный диаметр жилы
11
Масса цветного металла (г/м)
2492
Тип исполнения по ГОСТ 31565-2012
нг(А)-LS
Допустимые усилия при тяжении (Н)
8400
Минимальная температура монтажа
-15
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
7.54
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Сечение жилы (нулевая или заземления)
35
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
4.1
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.2.2
Номинальное переменное напряжение (кВ)
1
Сопротивление изоляции при 70 °С, Мом\км
0.005
Электрическое сопротивление жилы (ом/км)
0.27
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
211
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Длительно допустимая токовая нагрузка в земле, Ампер
231
Допустимая токовая нагрузка при прокладке в земле (А)
231
Допустимый ток односекундного короткого замыкания (кА)
7.54
Допустимая токовая нагрузка при прокладке на воздухе (А)
211
