Кабель ВВГнг-FRLS 3х4

ВВГнг-FRLS 3х4 - является сокращенной маркировкой кабеля силового огнестойкого с 3 медными жилами сечением 4 квадратных миллиметров, с изоляцией и оболочкой из негорючего, огнестойкого ПВХ пластиката с пониженным выделением дыма, полная маркировка: ВВГнг(А)-FRLS 3х4 .
Кабель ВВГнг(А)-FRLS 3*4 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Технические характеристики кабеля ВВГнг-FRLS 3х4

Кабель огнестойкий ВВГнг-FRLS 3х4 имеет вид климатического исполнения (В), категории размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Допустимая влажность воздуха до 98%.
Монтаж кабеля огнестойкого ВВГнг(А)-FRLS 3*4 производится при температуре не ниже -15 градусов.
Радиус изгиба при монтаже не менее 104,4 миллиметров.
Образование дыма при горении (тлении) кабеля ВВГнг(А)-FRLS 3х4 не приводит к снижению светопроницаемости более чем на 50%.
Кабель огнестойкий ВВГнг-FRLS 3х4 сохраняет работоспособность на открытом огне не мене 180 минут.
Длительно допустимая температура нагрева жил при эксплуатации кабеля: 90 градусов.
Допустимая температура нагрева жил при коротком замыкании: не более 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Допустимая температура нагрева жил в режиме перегрузки не более 90 градусов.
Предельная температура нагрева жил кабеля ВВГнг-FRLS 3х4 по условиям невозгорания, не должна превышать 400 градусов Цельсия.
Растягивающее усилие при монтаже кабеля ВВГнг(А)-FRLS 3*4 не должно превышать 360 Ньютонов.
Срок службы кабелей ВВГнг(А)-FRLS не менее 30 лет с даты изготовления.
Расчетная масса кабеля ВВГнг-FRLS 3х4 - 0,51 килограмм в метре.
Класс пожарной опасности по ГОСТ 31565-2012: П1б.1.2.2.2.
Код ОКП: 35 3371.
Наружный диаметр кабеля ВВГнг-FRLS 3х4 - 17,5 миллиметров.

Токовые нагрузки кабеля ВВГнг(А)-FRLS 3*4

Допустимая токовая нагрузка при прокладке на воздухе: 36 Ампер.
Допустимая токовая нагрузка при прокладке в земле: 47 Ампер.
Допустимый ток односекундного короткого замыкания: 430 Ампер.
Активное сопротивление жилы: 4,65 Ом на километр.

Расшифровка маркировки ВВГнг(А)-FRLS 3х4

В - Изоляция из ПВХ композиции.
В - Оболочка из ПВХ композиции.
Г - Не имеет брони.
нг - Пониженная пожарная опасность кабеля.
(А) - Индекс пожаробезопасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).
FR - Стоек к воздействию открытого огня.
LS - Пониженное выделение дыма.
3 - Количество жил.
4 - Сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - Жила выполнена в однопроволочном (монолитном) исполнении.
(мс) или (мк) - Жила выполнена в многопроволочном исполнении.
(180) - Сохраняет работоспособность в течении 180 минут на открытом огне.
(0,66) - Номинальное напряжение 660 Вольт.
(1,0) - Номинальное напряжение 1000 Вольт.

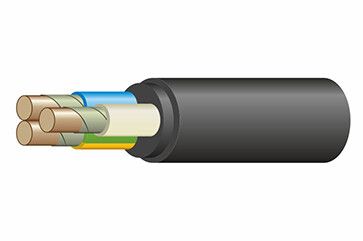

Конструкция кабеля ВВГнг(А)-FRLS 3х4

1)Токопроводящая жила– медная первого или второго класса по ГОСТ 22483.
2)Термический барьер – обмотка из слюдосодержащих лент.
3)Изоляция - из ПВХ пластиката пониженной пожарной опасности.
4)Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности.
5)Оболочка - из негорючей ПВХ композиции.

Применение огнестойкого кабеля ВВГнг-FRLS 3*4

Кабель силовой медный огнестойкий с пониженным выделением дыма предназначен для стационарной установки в электрических сетях с переменным напряжением до тысячи Вольт, частотой 50 Герц, с токовой нагрузкой до 47 Ампер.
Кабель ВВГнг-FRLS 3х4 применяют для питания оборудования систем безопасности АС, пожарной сигнализации (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), также во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.
По современным требованиям пожаробезопасности, кабель ВВГнг-FRLS 3х4 не рекомендуется применять в помещениях с массовым скоплением людей (школы, детские сады и др.) в связи с токсичностью продуктов пиролиза ПВХ, для данных категорий помещений разработаны более безопасные аналоги (FRHF, FRLSLTx).
