Кабель ВВГнг(А)-FRLSLTx 1х240

ВВГнг-FRLSLTx 1х240 - является сокращенной маркировкой силового огнестойкого кабеля с 1 медными жилами, сечением 240 квадратных миллиметров, в изоляции и оболочке из пожаробезопасного, огнестойкого ПВХ пластиката с пониженным выделением дыма и низкой токсичностью продуктов горения, полная маркировка: ВВГнг(А)-FRLSLTx 1*240.
Кабель ВВГнг(А)-FRLSLTx 1х240 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Технические характеристики кабеля ВВГнг(А)-FRLSLTx 1х240

Температура эксплуатации от -50 до +50 градусов Цельсия.
Климатическое исполнение УХЛ, категории размещения третья и четвертая по ГОСТ 15150-69.
Оптимальная влажность воздуха при эксплуатации - до 98%.
Монтаж без предварительного подогрева производится при температуре не ниже -15 градусов Цельсия, при более низких температурах требуется предварительный прогрев кабеля.
Минимальный радиус изгиба при прокладке кабеля ВВГнг(А)-FRLSLTx 1*240 равен 243,9 миллиметров.
Кабели ВВГнг(А)-FRLSLTx не распространяют горение при прокладке в пучках по категории (А).
Токсичность продуктов горения кабелей ВВГнг(А)-FRLSLTx не более 120 грамм на метр кубический.
Образование дыма при горении (тлении) кабеля ВВГнг(А)-FRLSLTx 1х240 не приводит к снижению светопроницаемости более чем на 50%.
Кабель огнестойкий ВВГнг(А)-FRLSLTx 1х240 сохраняет работоспособность не менее 180 минут под открытым огнем.
Массовая доля хлористого водорода выделяемого при горении (тлении) изоляции: 100мг\г;
оболочки: 80мг\г;
заполнения: 50 мг\г.
Рабочая температура нагрева жил не более 70°С.
Максимальная температура жил при токах короткого замыкания не более 160°С.
Короткое замыкание не должно превышать 5 секунд.
Максимальная температура жил при условии невозгорания, не более 400 градусов.
Растягивающее усилие при монтаже кабеля ВВГнг(А)-FRLSLTx 1*240 не должно превышать 7200 Ньютонов.
Код ОКП: 353371.
Наружный диаметр ВВГнг(А)-FRLSLTx 1х240 - 27,6 миллиметров.
Класс пожарной безопасности по ГОСТ 31565-2012: П1б.1.2.1.2.
Расчетная масса кабеля ВВГнг(А)-FRLSLTx 1х240 - 2,77 килограмм в метре.
Срок службы не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля ВВГнг(А)-FRLSLTx 1*240

Допустимый ток при прокладке на воздухе: 512 Ампер.
Допустимый ток при прокладке в земле: 477 Ампер.
Допустимый ток односекундного короткого замыкания: 26800 А.
Активное сопротивление жилы: 0,078 Ом на километр.

Расшифровка маркировки ВВГнг(А)-FRLSLTx 1х240

В - ПВХ изоляция.
В - ПВХ оболочка.
Г - не имеет брони.
нг - пониженная пожарная опасность.
(А) - категория пожарной безопасности (не распространяет горение при групповой прокладке).
FR - показатель огнестойкости.
LS - имеет пониженное выделение дыма.
LTx - показатель низкой токсичности продуктов горения.
1 количество медных жил.
240 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(180) - поддерживает работоспособность 180 минут на открытом огне.
(ож) или (ок) - жила выполнена в однопроволочном (монолитном) исполнении.
(мк),(мс) или (мж) - жила в многопроволочном исполнении.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

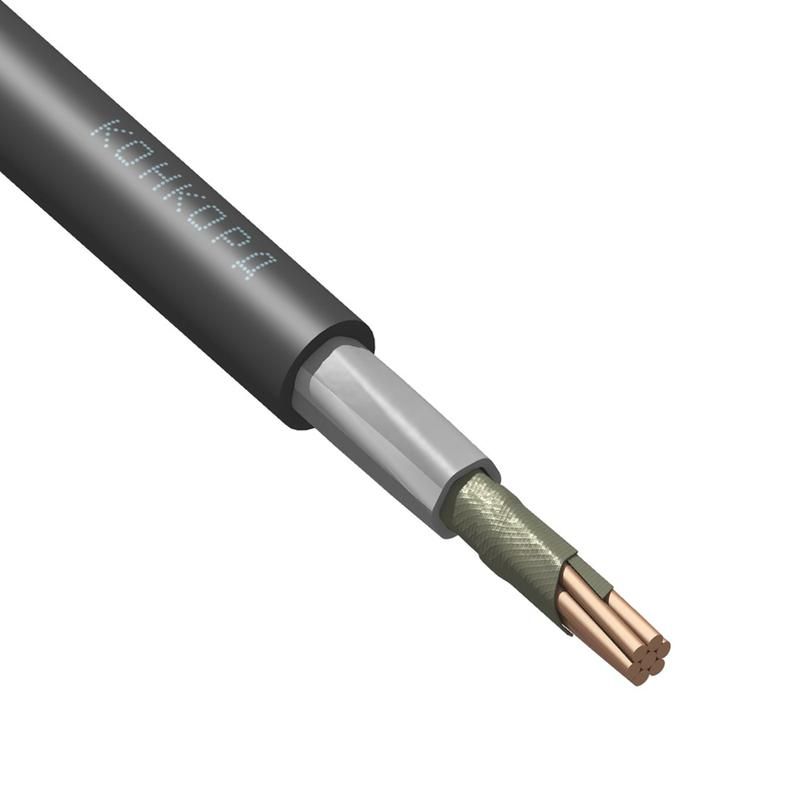

Конструкция кабеля ВВГнг(А)-FRLSLTx 1х240

1) Жила – медная первого или второго класса по ГОСТ 22483.
2) Термический барьер - из слюдосодержащего волокна.
3) Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма и низкой токсичностью продуктов горения.
4) Заполнение - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма и низкой токсичностью продуктов пиролиза.
5) Оболочка - из поливинилхлоридной композиции пониженной пожарной опасности с низким выделением дыма и низкой токсичностью продуктов горения.

Применение кабеля ВВГнг(А)-FRLSLTx 1*240

Кабель силовой ВВГнг(А)-FRLSLTx 1х240 предназначен для стационарной установки в электросетях переменного тока с напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 477 Ампер.
Кабелем ВВГнг(А)-FRLSLTx 1х240 прокладывают сети электроснабжения в зданиях с классом пожарной безопасности Ф1-Ф3, в том числе зданиях детских садах, специализированных домов престарелых, больницах, гостиницах, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, метрополитенов, а также для объектов использования атомной энергии вне гермозоны АС.

  • ВВГнг(А)-FRLSLTx
  • 1
  • 240
  • Медь
  • ПВХ
  • ПВХ
  • 2,77
  • 27,6
  • 0,078
  • 243,9
  • 512
  • 477
  • 26,8
  • 1
  • от -50 до +50
  • 30 лет
  • 353 371
  • П1б.1.2.1.2
  • 328
  • 9634
  • да
  • да
  • 150.18
  • 139.92
  • 336.9
  • 313.87
