Условия поставки кабеля ВВГнг(А)-LS 2х50
Кабель ВВГнг(А)-LS 2*50 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВВГнг(А)-LS 2х50 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный негорючий малодымный кабель ВВГнг-LS 2*50 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВВГнг(А)-LS 2х50 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
ВВГнг-LS 2х50 - сокращенная маркировка кабеля силового с 2 медными жилами сечением 50 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГнг(А)-LS 2*50 .
Кабель ВВГнг(А)-LS 2х50 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Кабель ВВГнг-LS 2х50 является аналогом (заменой) следующих импортных кабелей: NYY-J 2*50 , NYY-O 2х50 , CYKY 2х50 , NYM 2*50.
Технические характеристики кабеля ВВГнг-LS 2х50
Климатическое исполнение кабелей - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию.
Монтаж кабеля ВВГнг-LS 2х50 производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке - 244,8 миллиметров.
Кабель ВВГнг(А)-LS 2х50 не распространяет горение при групповой прокладке по категории (А).
Образование дыма при горении (тлении) кабеля ВВГнг(А)-LS 2*50 не приводит к снижению светопроницаемости более чем на 50%.
Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГнг-LS 2х50 по условию невозгорания при коротком замыкании - 400°С.
Код ОКП - 35 3371.
Клас пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Расчетная масса кабеля ВВГнг-LS 2х50 - 1,56 килограмм в метре.
Наружный диаметр - 27,2 миллиметров.
Срок службы кабеля ВВГнг-LS 2*50 - не менее 30 лет с даты изготовления.
Растягивающее усилие при монтаже не должно превышать 5000 Ньютонов.
Токовые нагрузки кабеля ВВГнг-LS 2х50
Допустимый ток при прокладке ВВГнг-LS 2х50 на воздухе: 167 Ампер.
Допустимый ток при прокладке в земле: 187 Ампер.
Допустимый ток односекундного короткого замыкания: 5230 Ампер.
Активное сопротивление жилы: 0,39 Ом на километр.
Расшифровка маркировки ВВГнг(А)-LS 2х50
В - Изоляция из негорючего ПВХ пластиката с пониженный дымовыделением.
В - Оболочка из негорючего ПВХ пластиката с пониженный дымовыделением.
Г - Не имеет брони.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS - Кабель имеет пониженное дымовыделение при горении (тлении).
2 - Количество токопроводящих жил.
50 - Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.
(ож) или (мж) - Жила выполнена в многопроволочном исполнении.
(0,66) - Кабель рассчитан на напряжение 660 Вольт.
(1) - Кабель рассчитан на напряжение 1000 Вольт.

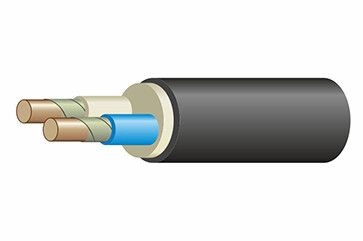

Конструкция кабеля ВВГнг(А)-LS 2х50
1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3. Заполнение - из ПВХ композиции пониженной пожарной опасности.
4. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма.
Применение кабеля ВВГнг-LS 2*50
Кабель силовой медный ВВГнг-LS 2х50 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 187 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГнг-LS 2х50 используют для общепромышленного применения в том числе на атомных станциях.
ВВГнг(А)-LS 2*50 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза.
- ВВГнг(А)-LS
- 2
- 50
- Медь
- ПВХ
- ПВХ
- 1.774
- 27.6
- 0.38
- 220.8
- 167
- 187
- 5.23
- 1
- от -50 до +50
- 30
- 35 2122, 35 3371
- П1б.8.2.2.2
- 282
- 7
- 1.4
- 890
- ок, мк, мс
- 50
- -50
- 48.99
- 54.85
- 109.89
- 123.05
- нг(А)-LS
- 31996-2012
- 1.3
- Серый, Синий
- 2
- 9.1
- 27.2
- 1742
- 1774
- 70
- 160
- 350
- 3000
- 90
- -15
- 1.52
- 30
- 50
- 29
- 7
- 7.5
- 70
- 208
- 5.23
- 80 °C при перегрузке, 160 °C при токе КЗ
- 230
- 0.005
