Кабель ВВГнг(А)-LSLTx 4х120

ВВГнг-LSLTx 4х120 - сокращенная маркировка кабеля силового с 4 медными токопроводящими жилами, сечением 120 миллиметров квадратных, в изоляции и оболочке из негорючего ПВХ пластиката, с низкой токсичностью продуктов пиролиза и низким выделением дыма, полная маркировка: ВВГнг(А)-LSLTx 4*120 .
Кабель ВВГнг(А)-LSLTx 4х120 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Технические характеристики кабеля ВВГнг(А)-LSLTx 4х120

Климатическое исполнение УХЛ, категории размещения четвертая и третья по ГОСТ 15150-69.
Эксплуатационная влажность воздуха до 98%.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля ВВГнг(А)-LSLTx 4*120 производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев.
Радиус изгиба при прокладке - не менее 392,4 миллиметров.
Показатель токсичности продуктов горения кабеля ВВГнг(А)-LSLTx 4х120 не более 120 грамм на метр кубический.
Кабели ВВГнг(А)-LSLTx не распространяют горение при прокладке в пучках.
Образование дыма при тлении и горении кабеля ВВГнг(А)-LSLTx 4х120 не приводит к снижению проницаемости света более чем на 50%.
Массовая доля хлористого водорода при горении изоляции не более 100 мг\г;
оболочки: не более 80мг\г;
заполнения: не более 50мг\г.
Рабочая температура нагрева жил при эксплуатации: не более 70 градусов Цельсия.
Температура нагрева жил в режиме перегрузки не более 90 °С.
Максимальная температура нагрева жил при коротком замыкании не более 160 °С.
Короткое замыкание не должно превышать 5 секунд.
Предельная температура жил кабеля ВВГнг(А)-LSLTx 4*120 при коротком замыкании не должна превышать 350°С.
Объём горючей массы кабеля ВВГнг(А)-LSLTx 4х120 - 767 литров на километр.
Код ОКП: 353 371.
Теплота сгорания кабеля ВВГнг(А)-LSLTx 4х120 - 21759 МДж/км.
Наружный диаметр - 40 миллиметров.
Срок службы кабеля ВВГнг(А)-LSLTx 4*120 не менее 30 лет с даты изготовления.
Класс пожарной безопасности по ГОСТ 31565-2012: П1б.8.2.1.2.
Масса кабеля ВВГнг(А)-LSLTx 4х120 - 5,7 килограмм в метре.
Растягивающее усилие при монтаже кабеля ВВГнг(А)-LSLTx 4х120 не должно превышать 14400 Ньютонов.

Токовые нагрузки кабеля ВВГнг(А)-LSLTx 4*120

Допустимый ток при прокладке на воздухе: 302 Ампер.
Допустимый ток при прокладке в земле: 317 Ампер.
Допустимый ток односекундного короткого замыкания: 13210 Ампер.
Активное сопротивление жилы: 0,158 Ом на километр.

Расшифровка маркировки кабеля ВВГнг(А)-LSLTx 4х120

В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
нг - имеет пониженную пожарную опасность.
(А) - не распространяет горение при прокладке в пучках.
LS - пониженное выделение дыма при горении, тлении.
LTx - имеет пониженную токсичность продуктов горения.
4 - количество жил.
120 - сечение жил в квадратных миллиметрах.
Также в маркировке присутствуют следующие обозначения:
(ож) или (ок) - жила выполнена в однопроволочном (монолитном) исполнении.
(мж) или (мк) - жила выполнена в многопроволочном исполнении.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

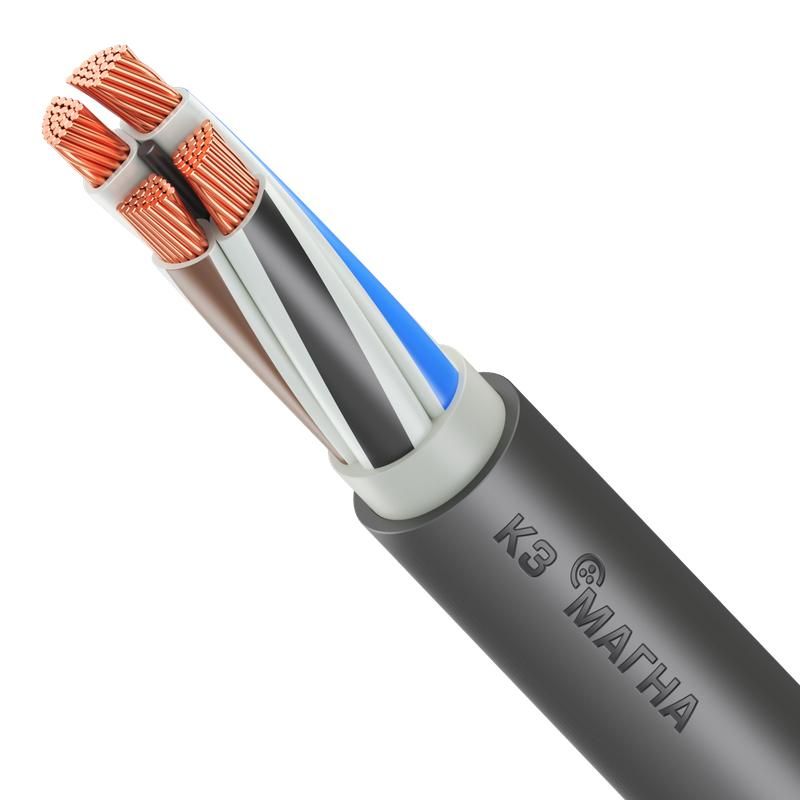

Конструкция кабеля ВВГнг(А)-LSLTx 4х120

1) Жила – медная первого или второго класса по ГОСТ 22483.
2) Изоляция – из ПВХ пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения.
3) Заполнение - из ПВХ пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения.
4) Оболочка - из ПВХ пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения.

Применение кабеля ВВГнг(А)-LSLTx 4*120

Кабель силовой медный ВВГнг(А)-LSLTx 4х120 предназначен для передачи электроэнергии в стационарных сетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 317 Ампер.
Кабелем ВВГнг(А)-LSLTx 4х120 прокладывают сети электроснабжения в зданиях классов функциональной пожарной опасности Ф1-Ф3, в том числе зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений, гостиниц, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов, а также для объектов использования атомной энергии вне гермозоны АС.
