ЧЁРНОЙ выносной рукояткой на дин-рейке/плате | MSD25340B SE Выключатель-Разъединитель 3P 25A IP20 С APC

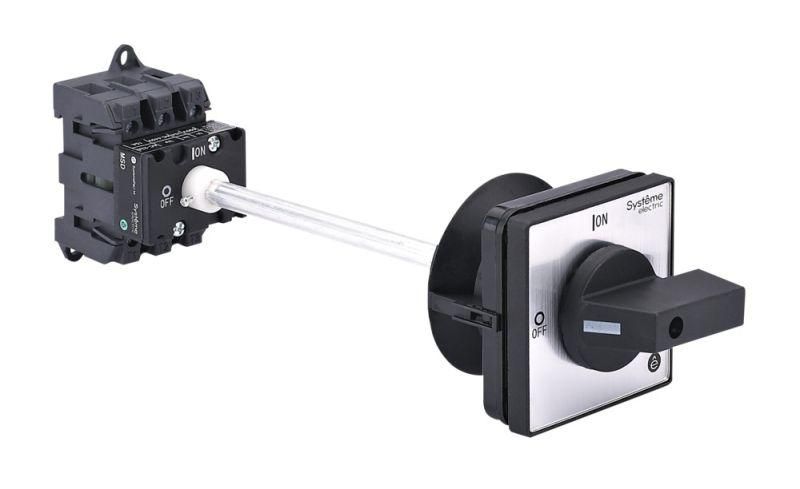

Выключатель-разъединитель Systeme Electric MSD25340B предназначен для безопасного отключения электрических цепей до 25 А в трехфазных системах. Его закрытый корпус и выносная рукоятка обеспечивают удобство и безопасность при обслуживании, особенно в щитовых с доступом с фронта.

Назначение и область применения

Выключатель-разъединитель MSD25340B используется для ручного отключения и включения трёхфазных электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется в распределительных щитах промышленного оборудования: станках, конвейерах, насосных станциях, системах вентиляции. Монтаж на DIN-рейку или монтажную плату позволяет легко интегрировать устройство в сборочные решения.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Тип рукоятки: выносная, поворотная, чёрная
• Длина штока: 32–150 мм (регулируемая)
• Гарантийный срок: 24 месяца
• Монтаж: на DIN-рейку или монтажную плату

Совместимость и монтаж

Устройство совместимо со стандартными DIN-рейками типа TS35. Для установки на монтажную плату используются крепёжные отверстия на задней стенке корпуса. Выносная рукоятка позволяет управлять выключателем с лицевой стороны шкафа, даже если сам аппарат установлен внутри. Шток можно настроить в пределах 32–150 мм - это важно при глубоких шкафах или при необходимости вывода рукоятки за пределы дверцы. Установка требует свободного места перед шкафом для поворота рукоятки.

Безопасность и стандарты

Выключатель-разъединитель MSD25340B соответствует требованиям безопасности для ручных коммутационных устройств. Большое изоляционное расстояние между контактами обеспечивает надёжное разъединение цепи, что необходимо для проведения техобслуживания. Возможность блокировки рукоятки навесными замками позволяет выполнить процедуру LOTO (Lock Out Tag Out) - обязательную меру безопасности при работах на оборудовании.

Преимущества

• Рукоятка вынесена - управление возможно без открывания шкафа, снижает риск поражения током
• Поддерживает блокировку замком - обеспечивает безопасность персонала при ремонте
• Высокий механический ресурс - рассчитан на многократные операции включения/выключения
• Гибкая длина штока - адаптируется под разные типы шкафов и расположение дверей
• Изоляционное расстояние выше нормы - минимизирует риск пробоя при высоких напряжениях

Ограничения применения

IP20 не обеспечивает защиту от влаги и пыли - устройство нельзя использовать во влажных помещениях, на улице или в зонах с высоким уровнем запыления. Не предназначено для частых автоматических включений - это не автоматический выключатель, а исключительно ручной разъединитель. Нельзя применять для защиты от перегрузок или КЗ - требуется дополнительная защита (например, автоматические выключатели или предохранители).

Примеры использования

• Отключение питания трёхфазного станка перед техническим осмотром
• Разъединение цепи питание конвейера в рамках планового обслуживания
• Фиксация положения “выключено” с помощью замка на щите управления насосной станцией
• Интеграция в панель управления с глубоким корпусом, где рукоятка выводится через дверцу

Практические советы

• Перед монтажом проверьте длину штока - выберите вариант, который позволит рукоятке полностью выходить за границы дверцы при повороте
• Не используйте выключатель как основную защиту - всегда сочетайте его с автоматическим выключателем или предохранителем
• При установке на плату убедитесь, что крепёжные отверстия точно совпадают с отверстиями в панели
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов и механизмов, особенно после аварийных отключений
• Обращайте внимание на направление поворота рукоятки - обычно “вверх = вкл”, “вниз = выкл”. Это важно для согласованности с другими устройствами в щите
