ЧЁРНОЙ выносной рукояткой на дин-рейке/плате | MSD100340B SE Выключатель-Разъединитель 3P 100A IP20 С APC

Выключатель-разъединитель Systeme Electric MSD100340B - устройство для безопасного отключения силовой цепи в распределительных щитах. Он сочетает функции ручного разъединителя и коммутационного аппарата, обеспечивая надежное отключение при обслуживании и авариях. Применяется в промышленных системах с нагрузкой до 100 А, особенно там, где требуется физическое отсутствие напряжения после отключения.

Назначение и область применения

Выключатель-разъединитель MSD100340B предназначен для ручного отключения и включения электрических цепей постоянного и переменного тока. Подходит для управления двигателями, нагревательными элементами, преобразователями частоты и другими оборудованием с активной, индуктивной или смешанной нагрузкой. Категории применения: AC-3 (пуск асинхронных двигателей) и DC-3 (включение/отключение двигателей постоянного тока). Устройство используется в промышленных щитах, станках, конвейерах, насосных станциях и других объектах, где необходима физическая изоляция цепи перед ремонтом или проверкой.

Технические характеристики

• Номинальный ток: 100 А - способен работать постоянно при такой нагрузке без перегрева
• Число полюсов: 3 - отключает все три фазы одновременно
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов >12,5 мм, но не от воды и пыли

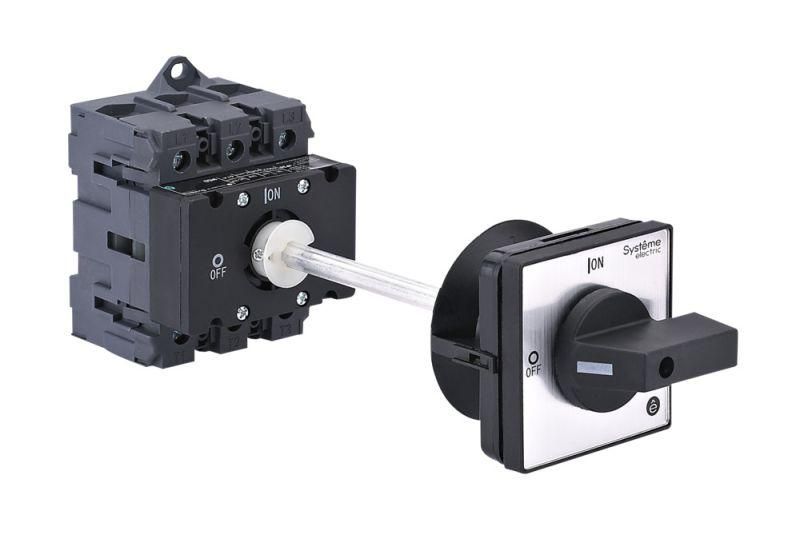

• Рукоятка: черная, выносная, поворотная - позволяет управлять устройством снаружи шкафа без вскрытия
• Длина штока: 32–150 мм - можно выбрать нужную длину для удобного доступа к рукоятке
• Срок гарантии: 24 месяца

Совместимость и монтаж

MSD100340B монтируется двумя способами: на стандартную DIN-рейку типа TS35 или на монтажную плату, закрепляемую на задней стенке шкафа. Для установки на DIN-рейку достаточно защелкнуть крепления. Монтаж на плату требует сверления отверстий под болты - они предусмотрены в основании устройства. Выносная рукоятка соединена с механизмом через шток; при заказе можно выбрать длину штока в пределах 32–150 мм, чтобы она доходила до удобного места на дверце шкафа. Установка возможна как вертикально, так и горизонтально - ориентация не влияет на работу.

Безопасность и стандарты

Устройство соответствует требованиям международных норм на выключатели-разъединители. Большое изоляционное расстояние между контактами гарантирует, что после отключения между полюсами не возникнет пробоя даже при высоких импульсных перенапряжениях. Возможность блокировки рукоятки навесными замками позволяет выполнить процедуру LOTO (Lock Out / Tag Out) - обязательную меру безопасности при техобслуживании. Корпус выполнен из самозатухающего термопластика, устойчивого к воздействию температур и химикатов.

Преимущества

• Монтаж на DIN-рейку - быстрая установка без дополнительных креплений
• Выносная рукоятка - управление без открывания шкафа, снижение риска поражения током
• Блокировка замком - соблюдение правил техники безопасности при работе с электрооборудованием
• Высокий механический ресурс - рассчитан на многократные операции включения/отключения без потери герметичности контактов
• Изоляционное расстояние - повышенная надежность размыкания, важна для ремонтных работ

Ограничения применения

Выключатель-разъединитель MSD100340B не предназначен для частой коммутации под нагрузкой - он не имеет дугогашения и не рассчитан на частые пуски двигателей. Его нельзя использовать вместо автоматического выключателя или контактора. Также он не защищен от попадания воды и пыли (IP20), поэтому не монтируется во влажных помещениях, на улице или в местах с высокой запылённостью. Нельзя применять в сетях выше 690 В переменного тока или 1000 В постоянного тока - максимальные значения не указаны в спецификации.

Примеры использования

• Отключение питания станка CNC перед техническим осмотром
• Физический разрыв цепи питание насосной группы в водоканале
• Разъединение входа частотного преобразователя в системе вентиляции
• Обеспечение LOTO в цехе с несколькими источниками энергии
• Коммутирование нагревательных элементов в сушильных камерах

Практические советы

• Выбирайте длину штока рукоятки исходя из глубины шкафа - лучше взять немного длиннее, чем короче
• Не используйте этот аппарат для частого включения/выключения - он не предназначен для этого. Для таких задач выбирайте контакторы
• Перед монтажом проверьте, что DIN-рейка совпадает с типом TS35 - другие рейки могут не подходить
• При монтаже на плату используйте изолирующие прокладки, чтобы избежать замыкания на корпус
• Всегда блокируйте рукоятку замком при проведении работ - это требование ПТЭ и ГОСТ Р 50862
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях
