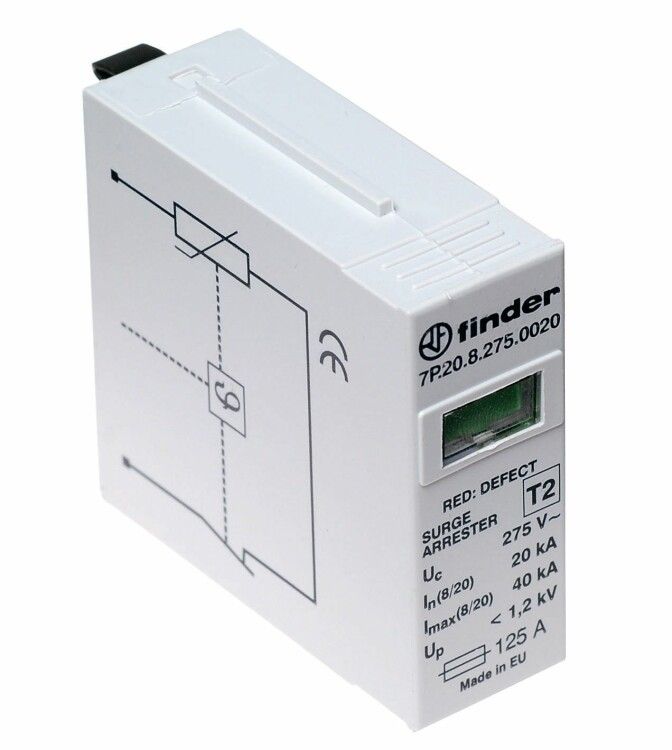

Модуль сменный для УЗИП варистор (275В AC) FINDER 7P2082750020

Сменный модуль для устройства защиты от импульсных перенапряжений, варистор 275В AC - это заменяемый элемент защиты от скачков напряжения в сетях переменного тока, предназначенный для установки на DIN-рейку. Модуль совместим с устройствами серии Finder 7P и обеспечивает надёжную работу в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Этот сменный модуль защищает электрооборудование от кратковременных высоковольтных импульсов - таких как грозовые разряды, коммутационные выбросы или помехи от крупной техники. Он устанавливается внутрь уже существующего устройства защиты от импульсных перенапряжений (УЗИП) серии Finder 7P. Подходит для использования в распределительных щитах зданий, на входе в оборудование, в цепях управления, на участках с повышенным риском перенапряжений - например, рядом с насосными станциями, сварочными аппаратами или системами автоматизации.

Технические характеристики

• Номинальное напряжение: 275 В переменного тока - оптимальная рабочая нагрузка для бытовой и промышленной сети 230/400 В.
• Защитное напряжение: до 1375 В - максимальное напряжение, которое пройдёт через модуль перед тем, как он начнёт ограничивать импульс.
• Номинальный разрядный ток: 20 кА - способен безопасно рассеивать одиночные импульсы мощностью до 20 тысяч ампер.
• Род тока: только переменный (AC) - не предназначен для постоянного тока.
• Способ монтажа: крепление на шину DIN 35 мм - легко вставляется и фиксируется в УЗИП.
• Количество полюсов: один - защищает одну фазу или провод L.
• Габариты: занимает 1 модуль DIN - компактен, не требует лишнего места в щите.
• Степень защиты IP20: предохраняет от контакта с частями под напряжением и от предметов больше 12,5 мм; не защищён от воды и пыли - используется внутри закрытых щитов.
• Материал корпуса: термостойкий пластик - устойчив к нагреву при работе, не горюч.

Совместимость и монтаж

Модуль совместим исключительно с устройствами защиты от импульсных перенапряжений серии Finder 7P. Его нельзя использовать в других брендах или сериях. Для замены необходимо выключить питание, извлечь повреждённый модуль и вставить новый - он имеет механическую фиксацию и правильную полярность. Нельзя устанавливать модуль вручную без соответствующего основного блока. Клеммы находятся снизу - подключение выполняется после установки на рейку.

Безопасность и стандарты

Соответствует требованиям IEC 61643-11 для устройств класса II. Применяется в соответствии с ГОСТ Р 51992-2002. Обеспечивает защиту согласно нормам безопасности для электромонтажа в помещениях с доступом ограниченного уровня. Не содержит опасных веществ в составе корпуса.

Преимущества

• Легко заменяется без демонтажа всего УЗИП - снижает время простоя.
• Высокий уровень защиты (20 кА) - подходит даже для районов с частыми грозами.
• Фиксация на DIN-рейке - удобна для массовой установки и сервисного обслуживания.
• Чёткая маркировка - позволяет быстро идентифицировать тип и параметры модуля.

Ограничения применения

• Не работает в цепях постоянного тока - только для переменного тока 275 В.
• IP20 - запрещено использование во влажных, пыльных или открытых местах - только внутри герметичных щитов.
• Поддерживается только в сочетании с оригинальными базовыми блоками серии Finder 7P - другие модели не подходят.
• Не является самостоятельным устройством - всегда нужен основной корпус УЗИП.

Примеры использования

• Щит освещения в многоэтажном доме - защита от грозовых импульсов по фазе.
• Производственный щит с ЧПУ станком - предотвращение выхода оборудования из строя из-за скачков.
• Цепь питания серверной комнаты - дополняет комплексную систему защиты.
• Объекты с воздушными ЛЭП - где вероятность попадания молнии выше средней.

Практические советы

• Проверьте номер артикула 7p2082750020 перед заказом - он точно указывает на этот модуль для серии Finder 7P.
• При замене обязательно проверьте состояние самого корпуса УЗИП - трещины, следы перегрева или окисления клемм могут потребовать замены всей единицы.
• Учитывайте посадочные размеры: модуль занимает 1 модуль DIN - планируйте место в щите заранее.
• Не используйте модуль в качестве единственной защиты - применяйте в паре с другими уровнями защиты (например, на вводе + на оборудовании).
• Живой срок службы зависит от числа срабатываний - при частых пробоях рекомендован плановый контроль каждые 2–3 года.
