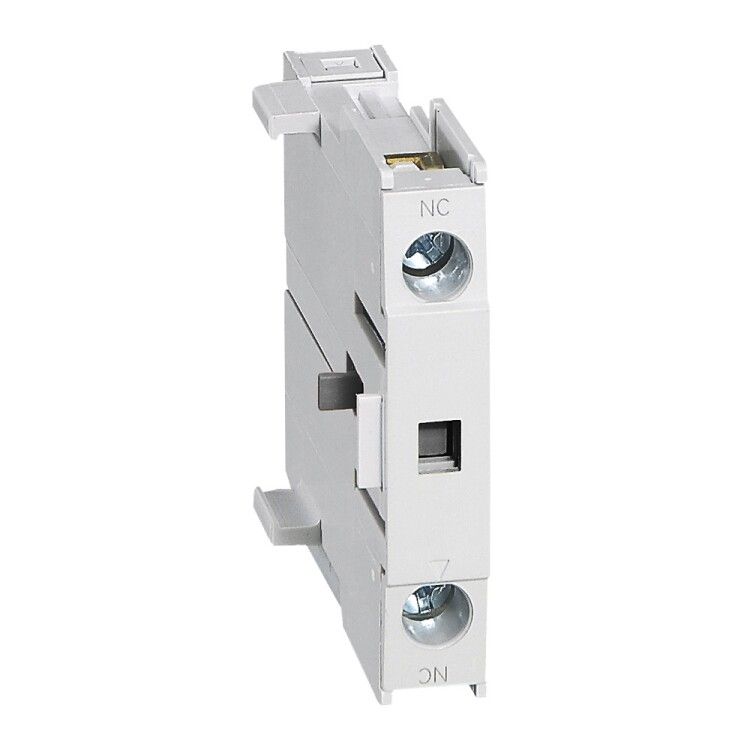

Мини-контакт вспом. боковой CTX3 1НЗ Leg 417159 Legrand

Вспомогательный контакт боковой мини 1 нормально открытый (НЗ) CTX3, CTX? Legrand - это компактное устройство для передачи сигналов состояния автоматических выключателей серии CTX3. Он устанавливается сверху на выключатель и позволяет удалённо контролировать замыкание цепи через один нормально разомкнутый контакт. Артикул 417159 подходит для систем управления, где требуется фиксация положения аппарата без дополнительной проводки.

Назначение и область применения

Этот вспомогательный контакт используется для передачи информации о состоянии силового аппарата - например, когда автоматический выключатель CTX3 замкнут или разомкнут. Контакт работает в паре с выключателями серии CTX3 и не предназначен для коммутации нагрузки. Применяется в пультах управления, системах автоматизации, панелях контроля и устройствах учёта работы оборудования.

Технические характеристики

• Тип контакта: 1 нормально открытый (НО/НЗ)
• Максимальный коммутируемый ток: 3 А переменного тока (AC-15)
• Тип тока: переменный (AC)
• Количество полюсов: 3 - соответствует трёхполюсным выключателям CTX3
• Способ крепления: винтовой зажим
• Способ монтажа: установка сверху на корпус выключателя
• Число сигнальных контактов: 0 - не имеет собственных индикационных элементов

Совместимость и монтаж

Вспомогательный контакт боковой мини 1 НЗ CTX3 совместим исключительно с автоматическими выключателями серии CTX3 от Legrand. Установка выполняется сверху - контакт защёлкивается на направляющих штырях выключателя и фиксируется винтом. Для правильной работы необходимо, чтобы выключатель был полностью установлен в DIN-рейку и находился в рабочем положении. Монтаж возможен только после отключения питания.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов для вспомогательных контактов в распределительных устройствах. Компоненты выполнены из самозатухающего материала, обеспечивают электроизоляцию и механическую прочность при работе в условиях промышленной среды. Сертификация соответствует требованиям IEC 60947-5-1.

Преимущества

• Компактная форма - не занимает лишнего места на DIN-рейке
• Простая установка - не требует дополнительных креплений или адаптеров
• Надёжный контакт - обеспечивает стабильную передачу сигнала даже при вибрациях
• Интеграция с серийными выключателями - гарантирует точное соответствие хода механизма

Ограничения применения

• Не предназначена для коммутации мощных нагрузок - максимальный ток 3 А, только для сигнализации
• Работает только с выключателями CTX3; несовместима с другими сериями Legrand или сторонними брендами
• Не поддерживает постоянный ток - применение только с переменным током AC
• Не имеет защиты от внешних воздействий - не следует использовать в открытом исполнении без корпуса

Примеры использования

• Подключение к PLC для отслеживания включения станка через выключатель CTX3
• Сигнализация аварийного отключения на панели управления конвейера
• Фиксация состояния автомата в системе учёта энергопотребления
• Логирование времени работы оборудования через реле, управляемые этим контактом

Практические советы

• Проверьте тип выключателя перед покупкой - контакт подходит только для CTX3, а не для других моделей Legrand
• При монтаже убедитесь, что контакт плотно зафиксирован - слабый зажим вызывает скачки сигнала
• Не используйте этот контакт для управления катушками реле выше 3 А - выбирайте промежуточное реле
• Обязательно отключите питание перед установкой или снятием контакта - риск поражения током сохраняется даже при отключенном автомате
• Артикул 417159 можно заказывать в запас - он легко теряется при обслуживании, так как маленький и не имеет маркировки на корпусе
