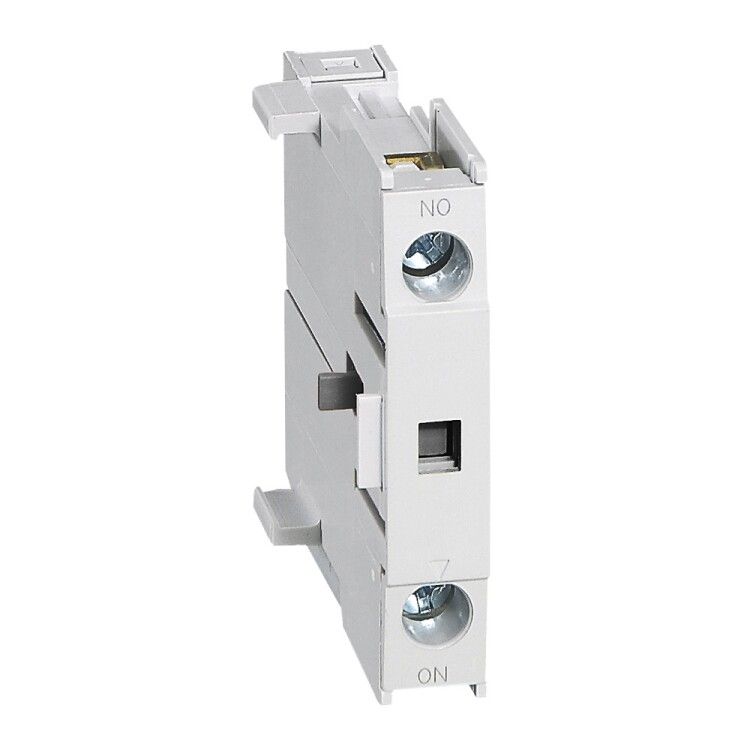

Мини-контакт вспом. фронт. CTX3 1НО Leg 417158 Legrand

Вспомогательные фронтальные контакты 1НО CTX3 Мини от Legrand - компактные устройства для передачи сигналов состояния в цепях управления автоматических выключателей и контакторов серии CTX3 Мини. Артикул 417158 позволяет легко заменить или расширить функционал существующих аппаратов без изменения основной схемы.

Назначение и область применения

Эти контакты используются для передачи информации о состоянии коммутационного аппарата - например, “запущено”, “отключено” или “неисправно”. Устанавливаются на фронтальной части автоматического выключателя или контактора CTX3 Мини и подключаются к цепям управления, индикации или системам сбора данных. Подходят для применений в щитах управления, на станках, конвейерах, насосных станциях и других объектах с необходимостью контроля работы оборудования.

Технические характеристики

• Количество полюсов: 3 - обеспечивает совместимость с трёхполюсными аппаратами CTX3 Мини;
• Количество нормально открытых (НО) контактов: 1 - один контакт, который замыкается при активации основного аппарата;
• Номинальный рабочий ток: 3 А (переменный ток AC-15, 230 В) - рассчитан на управление слаботочными цепями, такими как реле, индикаторы, PLC-входы;
• Род тока: переменный (AC) - не постоянным током;
• Тип подключения: винтовой зажим - надёжное и проверенное соединение, допускающее многократную переборку;
• Способ монтажа: монтаж сверху - устанавливается поверх корпуса автомата, не требует демонтажа;
• Тип крепления: защёлка - быстрая установка и извлечение без инструментов;
• Исполнение: крепление спереди - располагается прямо на лицевой стороне модуля, доступен для визуального осмотра и обслуживания.

Совместимость и монтаж

Вспомогательные фронтальные контакты 1НО CTX3 Мини совместимы исключительно с аппаратами серии CTX3 Минi от Legrand. Монтировать можно только на те модели, которые имеют соответствующую фронтальную площадку. Контакт устанавливается сверху - после того, как установлен сам автоматический выключатель. Защёлка плотно фиксирует устройство, предотвращая случайное выпадение. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой убедитесь, что питание отключено.

Безопасность и стандарты

Устройство соответствует международным требованиям безопасности для электрооборудования низкого напряжения. Произведён в соответствии с ISO 9001 и сертифицирован для использования в промышленных условиях. Применяется в рамках системы защиты согласно ГОСТ Р 50030.2–2010 (IEC 60947-2).

Преимущества

• Замена штатного контакта возможна без вскрытия корпуса автомата - экономия времени при сервисном обслуживании;
• Фронтальный монтаж сохраняет целостность внутренней схемы и не влияет на механическую прочность аппарата;
• Винтовые зажимы обеспечивают долговременную надёжность даже при вибрациях и частых температурных колебаниях;
• Чёткая визуальная индикация положения контакта через прозрачный корпус - удобно при диагностике.

Ограничения применения

• Не предназначены для коммутации силовых цепей - максимальная нагрузка 3 А, нельзя использовать для питания двигателей или нагревателей;
• Поддерживают только переменный ток; использование на постоянном токе недопустимо - риск возникновения дуги и выхода из строя;
• Совместимы только с аппаратами серии CTX3 Мини - не подходят для других брэндов или старших/более ранних версий CTX;
• Не имеет встроенной сигнализации неисправности - для этого требуется внешний модуль или другое решение.

Примеры использования

• На станке: контакт 1НО используется для включения индикатора “работает” на панели оператора;
• В щите управления: сигнал с контакта подаётся на вход контроллера PLC для логической последовательности запуска;
• В системе аварийного отключения: состояние “выключен” передаётся на световой оповещатель;
• В системе учёта: данные о включении/отключении записываются в журнал событий.

Практические советы

• Выбирая вспомогательные фронтальные контакты 1НО CTX3 Мини, всегда проверяйте соответствие типоразмера вашего автомата - они работают только с конкретной серией CTX3 Мини;
• При подключении проводов затягивайте винты равномерно, чтобы не повредить пластиковую часть зажима;
• Если нужен более чем один контакт - используйте несколько таких модулей, поскольку этот вариант содержит лишь один НО;
• Для длительной службы рекомендовано периодически проверять качество контактов - особенно в средах с высокой влажностью или пылью;
• Артикул 417158 - единственный номер для этой модели. Не путайте с другими контактами CTX3, имеющими другие числа полюсов или типы контактов.
