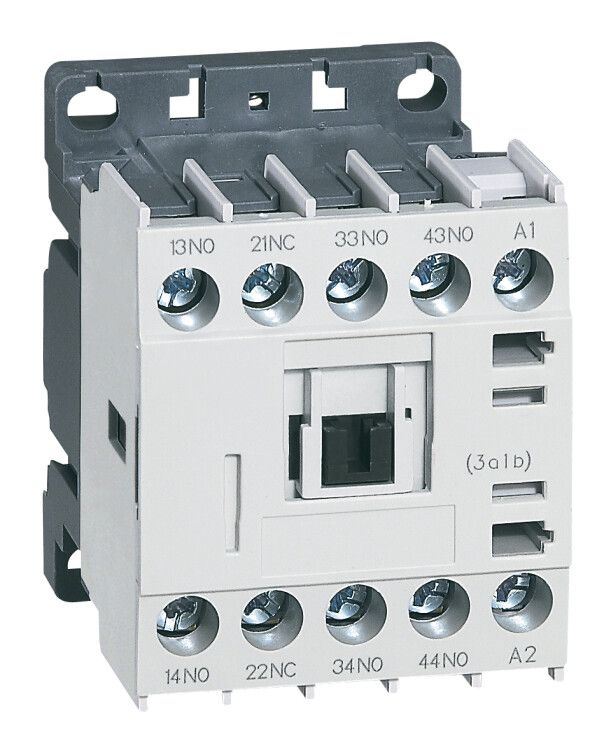

Реле промежуточное CTX3 4но ~24В - 416800 Legrand

Промежуточное реле Legrand Euro 416800 - устройство для коммутирования слабых управляющих сигналов в цепях переменного тока с напряжением 24 В, обеспечивающее надёжное переключение четырёх нагрузок через нормально открытые контакты. Подходит для автоматизации систем на базе DIN-рейки.

Назначение и область применения

Промежуточное реле Legrand Euro 416800 используется для усиления сигнала управления в электрических цепях. Оно позволяет одним слабым сигналом (например, от PLC, терморегулятора или кнопки) одновременно включить четыре независимых потребителя мощностью до 1,9 А. Применяется в системах автоматизации: промышленном оборудовании, конвейерах, системах освещения, HVAC, панелях управления.

Технические характеристики

• Тип тока: переменный (AC), частота 50/60 Гц
• Напряжение питания катушки: 20,4–26,4 В (рабочий диапазон, соответствует 24 В +-10%)
• Количество контактов: 4 нормально открытых (NO)
• Номинальный рабочий ток контактов: 1,9 А
• Способ монтажа: крепление на DIN-рейку типа TS35
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Механическая износостойкость: 2 500 000 циклов включения/выключения
• Коммутационная износостойкость: 500 000 циклов при номинальной нагрузке
• Интерфейс: наличие индикации состояния (LED-индикатор работы)
• Ручное управление: возможность принудительного включения/выключения вручную (для диагностики и тестирования)
• Тип крепления: защёлка - фиксация на рейке без инструментов

Совместимость и монтаж

Промежуточное реле Legrand Euro 416800 совместимо со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается легко: просто защёлкиваете корпус на рейку до щелчка. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на многожильные и одножильные провода - затягивайте винты равномерно, чтобы избежать повреждения изоляции. Монтаж допускается в вертикальном положении. Не рекомендуется установка в местах с постоянным воздействием вибраций выше 1g.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 61810-1 и EN 60255. Обеспечивает гальваническую развязку между цепью управления и силовыми контактами. Напряжение изоляции между катушкой и контактами - более 2,5 кВ. Защита от случайного прикосновения обеспечена конструкцией корпуса - доступ к клеммам возможен только после демонтажа.

Преимущества

• Четыре контакта в одном корпусе - экономят место на DIN-рейке
• Высокая механическая и коммутационная долговечность - снижают частоту замены
• Индикация состояния (LED) - ускоряет поиск неисправностей
• Ручное управление - позволяет проверить работоспособность без внешнего сигнала
• Фирменная система защёлки Legrand - прочная фиксация даже при вибрациях

Ограничения применения

• Не предназначено для коммутации индуктивных нагрузок свыше 1,9 А (например, больших двигателей или трансформаторов)
• Не работает при напряжении ниже 20,4 В - возможны ложные срабатывания или отказ
• Не предназначен для эксплуатации во взрывоопасных средах
• Не имеет защиты от перегрузки - требует внешней защиты (плавкий предохранитель или автомат)
• Не следует использовать в условиях высоких уровней ЭМИ без экранирования управляющей цепи

Примеры использования

• Управление четырьмя светильниками в цеху по сигналу от контроллера
• Активация нескольких клапанов в системе пневматики
• Переключение режимов работы станка (медленный/быстрый ход) через один выход ПЛК
• Резервирование каналов в распределительных шкафах

Практические советы

• При подборе реле убедитесь, что напряжение вашей управляющей цепи попадает в диапазон 20,4–26,4 В - иначе реле не будет срабатывать стабильно
• Для длительной службы не нагружайте каждый контакт близко к максимуму (1,9 А); лучше оставляйте запас 20–30%
• При использовании в цепях с индуктивной нагрузкой (электромагниты, реле) параллельно контактам установите дугогашение (варистор или RC-цепь)
• Проверьте целостность LED-индикатора при первом включении - он подтверждает питание катушки
• Закрепляйте провода плотно, но без перетяжки - винтовые клеммы Legrand чувствительны к деформации жил
• Промежуточное реле Legrand Euro 416800 можно заменить аналогичным изделием из серии CTX3 - они полностью взаимозаменяемы
