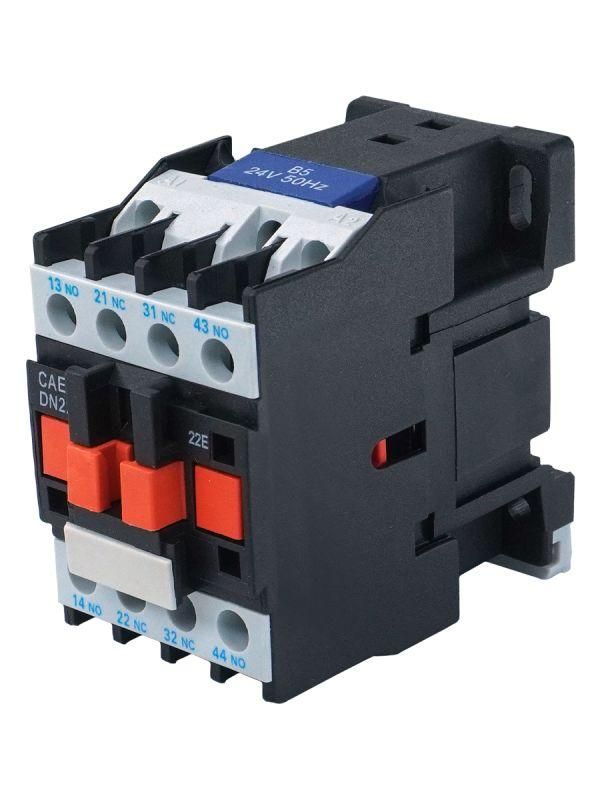

Реле промежуточное CAE22B5 2НО+2НЗ 24В/50Гц Электротехник ET014394

Реле промежуточное 2НО+2НЗ 24В/50Гц от Электротехник (арт. et014394) используется для управления цепями высокой мощности через слабые сигналы, например, от автоматических выключателей, таймеров или контроллеров. Подходит для сборки панелей управления на объектах с сетью 50 Гц.

Назначение и область применения

Реле промежуточное 2НО+2НЗ 24В/50Гц служит для переключения нескольких нагрузок одновременно. Его применяют там, где требуется изолировать управляющую цепь (низковольтную) от силовой (высоковольтной). Например, когда PLC или термостат даёт сигнал 24 В, а надо включить двигатель, свет или насос - именно это реле берёт на себя функцию коммутации.

Часто встречается в системах автоматизации: конвейерах, станках, системах освещения, HVAC, щитах управления. Особенно удобно, когда нужна одна кнопка или датчик для управления несколькими устройствами.

Технические характеристики

• Количество контактов: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ)
• Напряжение катушки: 24 В переменного тока
• Частота: 50 Гц
• Тип питания: переменный ток (AC)
• Максимальная коммутируемая мощность: зависит от нагрузки - указана в документации производителя

Обратите внимание: катушка рассчитана исключительно на 24 В AC - постоянный ток не подходит. Частота 50 Гц соответствует стандартной сети России и стран СНГ.

Совместимость и монтаж

Реле промежуточное 2НО+2НЗ 24В/50Гц устанавливается на DIN-рейку шириной 35 мм - стандартная практика для промышленных шкафов. Клеммы предназначены для проводов сечением до 2,5 мм2. Для надёжного соединения используйте отвертки с плоским жалом - затяжка должна быть достаточной, чтобы избежать нагрева.

Не требует внешнего демпферного устройства или фильтра - внутренняя конструкция обеспечивает гашение дуги при коммутации малых токов.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-5-1 для промежуточных реле. Сертифицировано для работы в условиях промышленной среды с допустимой температурой от -25C до +55C.

Преимущества

• Увеличенное количество контактов - два НО и два НЗ позволяют реализовать сложные логические схемы без дополнительных элементов
• Стандартный корпус на DIN-рейку - совместим с большинством промышленных шкафов
• Высокая механическая долговечность - способно выдерживать десятки тысяч операций включения/отключения
• Низкий уровень помех - минимизирует влияние на чувствительную электронику рядом

Ограничения применения

• Не предназначен для работы с постоянным током - применение 24 В DC повредит катушку
• Не имеет защиты от перегрузки - необходимо использовать внешний предохранитель или автомат при управлении мощными нагрузками
• Не рекомендовано для частых включений более 1200 раз в час - возможен быстрый износ контактов
• Не защищено от попадания воды или пыли - установка допускается только внутри закрытых шкафов IP54 и выше

Примеры использования

• Автоматизация цеха: один датчик открывает клапан (через НО) и одновременно отключает сигнализацию (через НЗ)
• Система освещения: таймер включает свет в зоне А (НО) и выключает свет в зоне Б (НЗ)
• Щит управления станком: сигнал от ПЛК активирует охлаждение (НО) и блокирует запуск (НЗ)

Практические советы

• Перед монтажом проверьте напряжение на катушке - даже 10% перенапряжения снижают срок службы
• При подключении нагрузки свыше 5 А используйте дополнительный тепловой реле или магнитный пускатель
• Не забудьте про посадочный диаметр - контактные клеммы подходят под стандартные винты M3.5
• Для длительной эксплуатации в пыльных помещениях выбирайте модели с крышкой или устанавливайте реле в герметичном боксе
• Артикул et014394 от Электротехник легко заменяем - аналоги других брендов имеют те же габариты и расстояния между клеммами
