Мини-контакт вспом. фронт. CTX3 2НО Leg 417151 Legrand

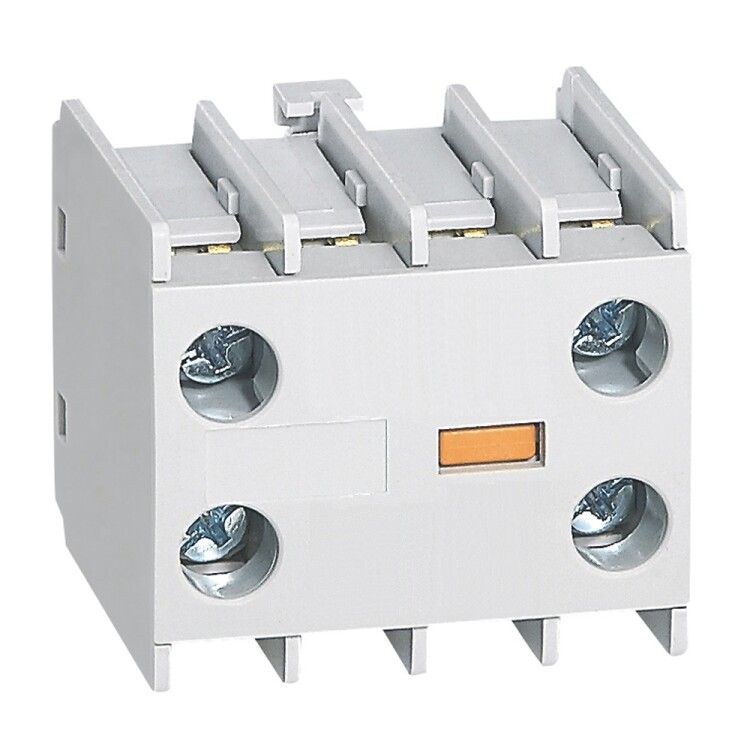

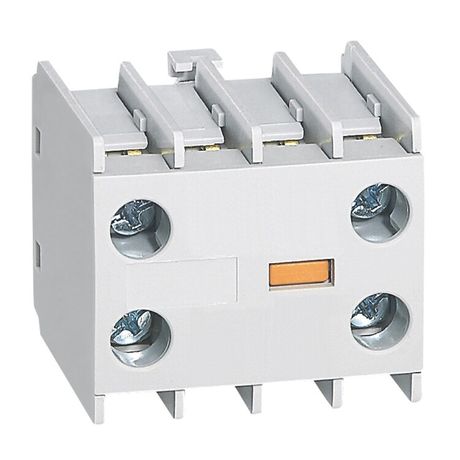

Вспомогательные контакты фронтальные мини 2 нормально открытых (НО) CTX3, CTX3-мини - это компактные устройства для передачи сигналов управления в цепях автоматизации, совместимые с контактными элементами серий CTX3 и CTX3-мини от Legrand. Устанавливаются на лицевой стороне аппаратов для контроля состояния коммутационной техники.

Назначение и область применения

Эти вспомогательные контакты используются для передачи информации о положении основного аппарата - например, замкнут или разомкнут контур силовой цепи. Подходят для подключения к системам управления, PLC, реле времени, световой сигнализации. Применяются в панелях управления, станках, конвейерах, системах автономного освещения и других задачах, где требуется удалённый контроль состояния выключателя или контактора.

Технические характеристики

• Количество нормально открытых (НО) контактов: 2
• Номинальный рабочий ток: 3 А при переменном токе AC-15, 230 В
• Тип контакта: механический, биметаллический, без гальванической изоляции
• Количество полюсов: 3 (соответствует трём контактным группам основного аппарата, но активируются только два НО)
• Тип крепления: защёлка
• Способ монтажа: установка сверху на корпус основного устройства
• Исполнение: крепление спереди - доступ к контактам осуществляется через лицевую панель
• Число переключателей сигнала неисправности: 0 - устройство не имеет функции диагностики отказов

Совместимость и монтаж

Вспомогательные контакты CTX3, CTX3-мини совместимы исключительно с аппаратами серии CTX3 и CTX3-минi от Legrand. Монтируются сверху на лицевой части контактора или выключателя после его установки. Крепление происходит с помощью защёлки - достаточно плотно надвинуть модуль до щелчка. Для правильной работы необходимо убедиться, что шток основного аппарата точно попадает в механизм контакта. Посадочные размеры соответствуют стандартному формату CTX3 - посадочный диаметр 22,5 мм, шаг между контактами 17,5 мм.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-5-1 для вспомогательных контактов. Рабочее напряжение 230 В AC обеспечивает безопасную работу в бытовых и промышленных сетях. Отсутствие защиты IP указывает на необходимость установки внутри закрытых распределительных щитов. Электрическая прочность рассчитана на частоту переключений до 1000 операций в час.

Преимущества

• Компактная форма позволяет использовать даже в ограниченных пространствах щита
• Фронтальный монтаж даёт доступ к контактам без демонтажа основного аппарата
• Стандартная защёлка обеспечивает надёжное соединение без болтов и инструментов
• Поддерживается всеми типами контакторов и выключателей CTX3 и CTX3-мини
• Высокая долговечность контактов при нагрузке до 3 А

Ограничения применения

• Не предназначены для коммутации силовых цепей - только для слаботочных сигналов
• Работают только с оборудованием серии CTX3; несовместимы с другими брендами или сериями
• Не имеют защиты от внешних воздействий - требуют установки в закрытом щите
• Отсутствует индикация неисправности - нельзя определить обрыв контакта без внешнего контроля
• Запрещено применение в цепях постоянного тока выше 30 В - возможна дуга и пригорание контактов

Примеры использования

• Передача сигнала “запущен” от контактора насоса в пульт управления
• Активация индикатора “замкнуто” на панели станка при включении двигателя
• Логическое управление последовательностью запуска нескольких машин через реле
• Сигнал “остановлен” для системы учёта времени работы оборудования

Практические советы

• Проверьте соответствие типа основного аппарата - используйте только CTX3 или CTX3-мини
• При сборке щита располагайте контакты так, чтобы провода не натягивались на защёлку
• Не затягивайте клеммы более чем 0,5 Нм - можно повредить пластиковую рамку
• Для длительной службы рекомендуется не нагружать каждый контакт больше 80 % от номинала (не более 2,4 А)
• При использовании в условиях высоких вибраций проверяйте герметичность защёлок каждые 6 месяцев
