Датчик движения ИК встраиваемый 1200Вт 140гр. до 9м IP20 MS-21B PROxima | dd-ms-21B EKF

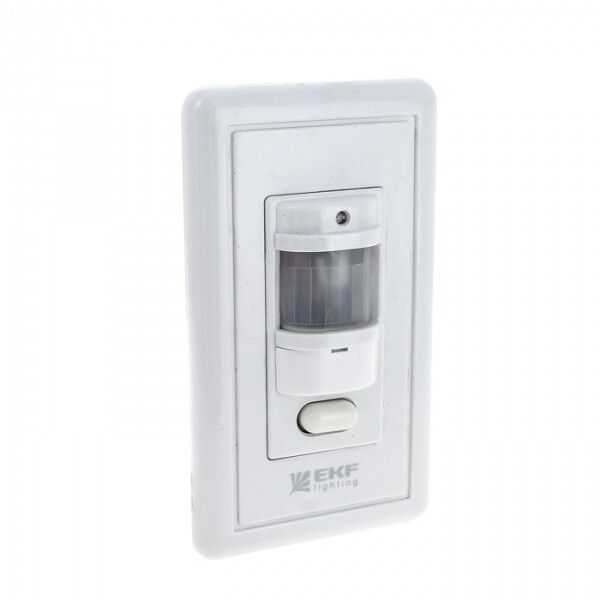

Датчик движения инфракрасный встраиваемый 1200 Вт 140 градусов до 9 м IP20 MS-21B от EKF - устройство для автоматического включения света при обнаружении движения, подходящее для помещений с умеренной проходимостью. Модель MS-21B рассчитана на скрытую установку в потолок или стену и работает в сетях переменного тока 230 В.

Назначение и область применения

Датчик движения MS-21B используется для автоматизации освещения в помещениях, где важно экономить энергию: коридоры, лестницы, кладовые, туалеты, офисные зоны, подъезды. Он активирует свет при появлении человека и выключает его после окончания движения. Также подходит для управления другими нагрузками до 1200 Вт - например, вентиляторами или нагревательными элементами.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - реагирует на тепло излучаемое телом человека
• Рабочее напряжение: 230 В AC, частота 50 Гц
• Максимальная коммутационная мощность: 1200 Вт - позволяет управлять лампами накаливания, галогенками, LED-светильниками с суммарной нагрузкой до этого значения
• Угол обнаружения: 140° - покрывает широкую зону перед собой, идеально для прямоугольных помещений
• Дальность действия: до 9 метров - оптимальна для комнат высотой до 3–3,5 м
• Порог освещённости: 5–2000 люкс - срабатывает только при темноте; можно настроить чувствительность к свету
• Задержка включения: 10 секунд - предотвращает ложные срабатывания при кратковременных движениях
• Задержка отключения: 30 секунд - свет остаётся включённым после прекращения движения, чтобы человек успел завершить действие
• Температурный режим: от –10C до +40C - подходит для неотапливаемых помещений, но не для улицы
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от воды и пыли
• Высота установки: рекомендовано 1,4 м - обеспечивает лучший угол обзора и минимизирует ложные срабатывания
• Материал корпуса: пластик без галогенов - безопасен при возгорании, соответствует экологическим нормам
• Цвет: 9010 (серый) - сочетается со стандартными светильниками и декоративными решётками
• Ширина установочного отверстия: 46 мм - требует подготовленного места в потолке или стене
• Климатическое исполнение: УХЛ4 - предназначено для умеренного климата с возможностью перепадов температур
• Соответствие стандарту: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)

Совместимость и монтаж

MS-21B имеет скрытую конструкцию - монтируется внутрь ниши в потолке или стене. Для установки требуется подготовить отверстие диаметром около 46 мм. Подключение осуществляется через клеммы: L (фаза), N (нейтраль), L_out (выход на нагрузку). Нагрузка должна быть исключительно резистивной или емкостной - индуктивные нагрузки (например, дроссели старых люминесцентных ламп) могут вызвать перегрев и выход из строя. Датчик совместим с большинством современных светодиодных и галогеновых светильников, но не рекомендуется использовать с диммерами или электронными трансформаторами без проверки совместимости.

Безопасность и стандарты

Датчик движения MS-21B сертифицирован по ГОСТ Р 51324.1-2005, что гарантирует соответствие требованиям безопасности для бытовых и аналогичных применений. Корпус выполнен из самозатухающего пластика, не содержащего галогены - снижает риск образования токсичных веществ при повышении температуры. Защита IP20 делает его безопасным для использования внутри помещений, но не допускает установку во влажных зонах (ванная, баня, бассейн).

Преимущества

• Высокая точность срабатывания благодаря PIR-сенсору - минимальное количество ложных включений
• Настройка порога освещённости позволяет избежать включения днём
• Фиксированные задержки (10 и 30 сек) обеспечивают комфортную эксплуатацию без необходимости регулировки
• Небольшие габариты (46 мм) позволяют легко спрятать в стандартные потолочные ниши
• Низкий уровень энергопотребления самого устройства - менее 1 Вт в режиме ожидания

Ограничения применения

• Не подходит для открытых площадок, улиц, балконов - IP20 не защищает от влаги и пыли
• Неэффективен при наличии препятствий в зоне обзора (ширма, мебель, растения)
• Не срабатывает на медленные движения - например, если человек стоит на месте более 30 секунд
• Имеет ограниченный рабочий диапазон температур - не применяется в холодных хранилищах ниже –10C
• Несовместим с управляемыми светильниками по протоколу DALI, Zigbee, Wi-Fi
• Не рекомендуется для установки рядом с источниками тепла (батареи, печи, радиаторы)

Примеры использования

• Освещение в коридоре жилого дома - свет включается при входе, выключается через 30 сек после выхода
• Свет в кладовой - включается при открывании двери и движении внутри
• Автоматический свет в туалете на этаже офиса - экономия до 40% электроэнергии
• Управление вентилятором в подвале - включается при появлении человека и отключается после ухода

Практические советы

• Устанавливайте датчик на высоте 1,4 м - выше или ниже снижает надёжность обнаружения
• Избегайте направления сенсора на окна, радиаторы или источники инфракрасного излучения - это вызывает ложные срабатывания
• Перед монтажом проверьте максимальную нагрузку всех подключённых светильников - суммарная мощность не должна превышать 1200 Вт
• Если свет включается слишком часто - убедитесь, что порог освещённости установлен правильно (не выше 2000 лк)
• При замене лампы на LED - проверьте её совместимость с датчиком, особенно если используются драйверы с малым потреблением
• Для многоквартирных домов используйте датчики с фиксированной задержкой - они проще в обслуживании, чем модели с регулировкой
