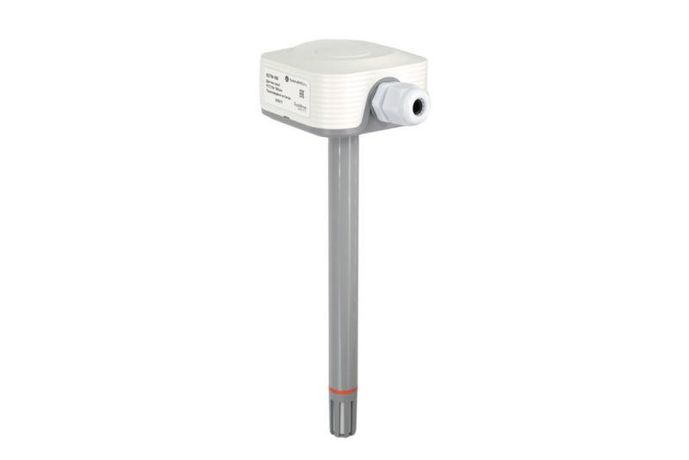

Датчик температуры канальный, -20…+80°С PT1000 180мм(40…155мм) | SDTP180 SE APC

Датчик температуры канальный Systeme Electric sdtp180 предназначен для измерения температуры воздуха внутри воздуховодов систем вентиляции и кондиционирования. Он работает с сигналом PT1000, обеспечивает точную передачу данных терморегуляторам и контроллерам, а его конструкция рассчитана на надёжную установку в каналы с помощью встроенного фланца.

Назначение и область применения

Датчик температуры канальный Systeme Electric sdtp180 устанавливается внутрь прямоугольных или круглых воздуховодов для контроля температуры воздушного потока. Подходит для систем отопления, вентиляции и кондиционирования (HVAC) в офисах, торговых центрах, производственных помещениях и жилых зданиях. Используется в связке с автоматическими регуляторами температуры, чтобы поддерживать заданный микроклимат.

Технические характеристики

• Диапазон измеряемых температур: от -20 C до +80 C
• Тип датчика: PT1000 (платиновый термосопротивление с сопротивлением 1000 Ом при 0 C)
• Длина погружной части: 180 мм
• Глубина погружения: от 40 мм до 155 мм (можно регулировать при монтаже)
• Выходной интерфейс: винтовые клеммы для подключения двухпроводной цепи
• Степень защиты корпуса: IP54 - защищён от пыли и брызг воды
• Материал корпуса: пластик высокой прочности
• Кабель: в комплекте, длина не указана, но есть кабельный ввод

Совместимость и монтаж

Датчик температуры канальный Systeme Electric sdtp180 монтируется через встроенный фланец, который крепится к стенке воздуховода болтами. Для установки требуется просверлить отверстие соответствующего диаметра - размер фланца совпадает со стандартными каналами HVAC. Глубина погружения регулируется: датчик можно вставить на нужную глубину между 40 и 155 мм, что позволяет адаптировать его под толщину стенки воздуховода. Кабель выводится через герметичный кабельный ввод, предотвращающий попадание пыли и влаги внутрь. Подключение осуществляется к терморегулятору или контроллеру с входом для PT1000.

Безопасность и стандарты

Защита IP54 гарантирует работу в условиях повышенной запылённости и возможных брызг воды - например, при мойке воздуховодов. Корпус не содержит опасных материалов, соответствует требованиям безопасности для оборудования в помещениях с людьми. Напряжение питания не указано - датчик является пассивным элементом и требует внешнего измерительного устройства.

Преимущества

• PT1000 обеспечивает более высокую чувствительность и точность по сравнению с PT100
• Регулируемая глубина погружения позволяет точно выбрать место замера в потоке воздуха
• Фланец и кабельный ввод уже в комплекте - не нужны дополнительные детали
• Устойчив к перепадам температур и механическим нагрузкам в воздуховоде
• Индустриальное исполнение - подходит для длительной работы в промышленных системах

Ограничения применения

• Не предназначен для установки в трубопроводах с жидкостями - только для воздуха
• Не выдерживает температуры выше +80 C - риск повреждения датчика
• Не подходит для взрывоопасных сред - отсутствует взрывозащита
• Требует подключения к устройству, поддерживающему сигнал PT1000; несовместим с аналоговыми входами 0–10 В или 4–20 мА без преобразователя
• Не рекомендован для открытых участков - IP54 не защищает от прямого дождя или струй воды

Примеры использования

• Контроль температуры на всасывающей стороне вентиляционного агрегата
• Автоматическое управление нагревом в рециркуляционном контуре
• Измерение температуры после теплообменника в системе теплового насоса
• Регулировка режима кондиционирования в зависимости от температуры в главном воздуховоде

Практические советы

• Перед установкой проверьте толщину стенки воздуховода - она должна позволять погрузить датчик минимум на 40 мм, но не больше 155 мм
• Выбирайте место установки вне зон сильных завихрений и рядом с нагревательными элементами - так показания будут наиболее стабильными
• При прокладке кабеля используйте гофру или кабель-канал, особенно если он проходит рядом с силовыми проводами
• Подключайте клеммы плотно, но без перетяжки - платиновые провода хрупкие
• Для калибровки системы используйте эталонный термометр - PT1000 имеет хорошую воспроизводимость, но требует правильного программирования контроллера
