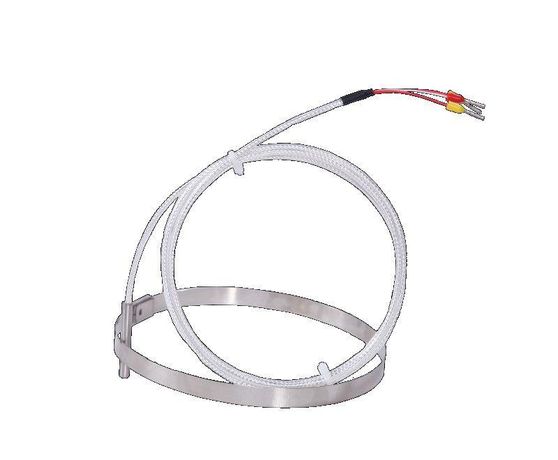

Датчик температуры контактный, -10...+110 град NTC10кОм 15...100 мм бескорп каб.1м - SCTNJ APC

Датчик температуры контактный -10…+110C NTC10кОм 15…100мм бескорпусной, кабель 1м от Systeme Electric (артикул sctnj) предназначен для измерения температуры поверхности труб и других металлических элементов в системах отопления, вентиляции и технологических процессах. Его бескорпусная конструкция обеспечивает плотный контакт с поверхностью, а длинный кабель упрощает подключение к контроллерам.

Назначение и область применения

Этот датчик используется для контроля температуры на внешней поверхности труб, радиаторов, теплообменников и других цилиндрических объектов. Подходит для систем отопления, горячего водоснабжения, кондиционирования, промышленного оборудования. Благодаря отсутствию корпуса он легко фиксируется на трубах диаметром от 15 до 100 мм, не требует сверления или сложной установки.

Технические характеристики

• Диапазон измерений: от -10 C до +110 C
• Тип чувствительного элемента: NTC терморезистор с сопротивлением 10 кОм при 25 C
• Параметр B: 3950 K - определяет зависимость сопротивления от температуры
• Диаметр трубы для монтажа: 15–100 мм
• Исполнение: бескорпусное - чувствительный элемент без защитной оболочки
• Длина кабеля: 1 метр, с одножильными проводниками
• Максимальная рабочая температура среды: +110 C (на поверхности трубы)

Совместимость и монтаж

Датчик совместим с любыми устройствами, принимающими входной сигнал от NTC-терморезистора 10 кОм. Для работы требуется источник питания и измерительный модуль с возможностью считывания сопротивления (например, контроллеры отопления, системы автоматизации зданий).

Установка выполняется путём прижатия датчика к чистой, ровной поверхности трубы. Крепление осуществляется с помощью термостойкого клея, хомута или специальной ленты. Убедитесь, что место контакта свободно от краски, ржавчины и масла - это снижает точность измерения. Кабель выводится в сторону контроллера, не перегибается и не подвергается механическому напряжению.

Безопасность и стандарты

Производитель не указывает сертификаты соответствия. Датчик не имеет защиты от брызг, воды или взрывоопасной среды. Применяйте только в сухих помещениях или защищённых местах, где исключено попадание жидкости на чувствительную часть. Не используйте в условиях повышенной влажности, агрессивных паров или открытых площадках без дополнительной герметизации.

Преимущества

• Небольшие габариты позволяют устанавливать датчик даже на тонкостенных трубах
• Отсутствие корпуса увеличивает теплопередачу между трубой и датчиком - повышает точность показаний
• Гибкий кабель длиной 1 м даёт свободу расположения контроллера
• Работает без внешнего питания - просто передаёт изменение сопротивления

Ограничения применения

• Не предназначена для погружения в жидкость - отсутствует защита IP
• Не подходит для поверхностей с температурой выше +110 C - риск повреждения элемента
• Чувствителен к окислению и загрязнению поверхности - требует подготовки места монтажа
• Не рекомендован для вибрационных или ударных нагрузок - может оторваться от поверхности
• Требуется внешний преобразователь сопротивления в температуру - сам по себе не выдаёт цифровой сигнал

Примеры использования

• Контроль температуры подающей трубы в системе тёплого пола
• Измерение температуры на коллекторе в системе отопления многоквартирного дома
• Фиксация на теплообменнике в котле или бойлере
• Мониторинг нагрева трубопровода в пищевой промышленности

Практические советы

• Перед установкой зачистите поверхность трубы до металла - удалите краску, ржавчину, жир
• Используйте термопасту или термоклей для лучшего теплового контакта
• Закрепляйте датчик хомутом или лентой, чтобы предотвратить смещение при вибрации
• Проверьте сопротивление датчика мультиметром перед подключением - при 25 C оно должно быть около 10 кОм +-5%
• Не допускайте перегиба кабеля в районе соединения с датчиком - это частая причина отказа
• Учитывайте посадочный диаметр: датчик рассчитан на трубы Ø15–100 мм - слишком маленькая или большая труба снижает эффективность
