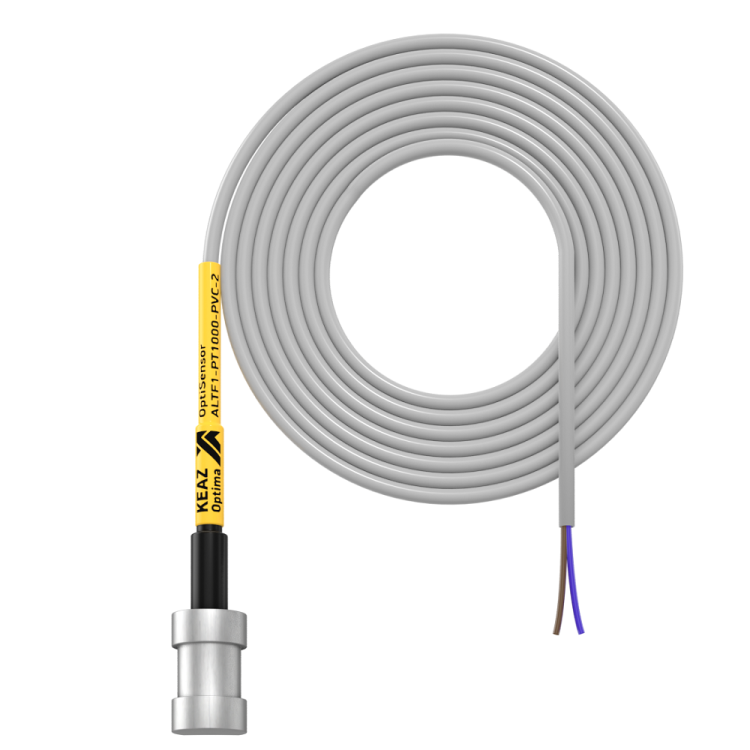

Датчик температуры накладной OptiSensor ALTF1-PT1000-PVC-2 Pt1000 КЭАЗ (Курский электроаппаратный завод) 285966

Датчик температуры накладной OptiSensor ALTF1-PT1000-PVC-2 от КЭАЗ предназначен для бесконтактного измерения температуры на внешней поверхности трубопроводов в системах отопления, вентиляции и кондиционирования. Благодаря накладному монтажу и встроенной термопасте, он обеспечивает точную передачу тепла без необходимости врезки в трубу.

Назначение и область применения

Датчик температуры накладной OptiSensor ALTF1-PT1000-PVC-2 используется для контроля температуры на наружной стенке металлических труб в HVAC-системах. Он применяется в качестве входного сигнала для терморегуляторов, контроллеров котлов, систем автоматического управления микроклиматом. Подходит для установки на воздуховодах, радиаторах, магистралях горячего и холодного водоснабжения. Не требует демонтажа трубы или её вскрытия.

Технические характеристики

• Тип датчика: Pt1000 - термосопротивление с сопротивлением 1000 Ом при 0 C, высокая точность и стабильность сигнала
• Диапазон измерения: от -50 до +120 C - соответствует требованиям большинства систем отопления и кондиционирования
• Диапазон рабочих температур: от -50 до +120 C - допускает работу в условиях зимнего мороза и перегрева
• Степень защиты: IP65 - полностью защищён от пыли и стойкий к водяным струям, подходит для помещений с повышенной влажностью
• Материал корпуса: АБС-пластик - прочный, устойчивый к механическим воздействиям и химическим средам
• Погружная трубка: нержавеющая сталь - усиливает контакт с поверхностью трубы, повышает долговечность
• Длина кабеля: 2 м - ПВХ изоляция, гибкая, устойчива к температурным колебаниям
• Выходной сигнал: Pt1000 - совместим с большинством промышленных контроллеров и терморегуляторов
• Цвет: серый - нейтральный, не выделяется на фоне оборудования
• Гарантия: 12 месяцев

Совместимость и монтаж

Датчик температуры накладной OptiSensor ALTF1-PT1000-PVC-2 крепится на трубу с помощью встроенного хомута. Для надёжного контакта требуется предварительная подготовка:

• Защитите поверхность трубы - удалите ржавчину, грязь, краску
• Нанесите слой термопасты (в комплекте) - заполняет микронеровности между датчиком и трубой
• Установите датчик плотно, используя хомут - не допускайте зазоров
• Закройте датчик теплоизоляцией - снижает влияние окружающей температуры

Подключение выполняется по двухпроводной схеме. Рекомендуется использовать экранированный кабель с минимальным сечением жил 0,2 мм2 для минимизации помех. Монтаж возможен на трубы с радиусом, соответствующим изгибу основания датчика - форма оптимизирована для круглых поверхностей.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для электротехнических устройств в системах отопления и вентиляции. Сертифицирован для работы в помещениях с нормальной влажностью и отсутствием взрывоопасных смесей. Применение в соответствии с ГОСТ Р 54870-2011 (термометры сопротивления).

Преимущества

• Не требует врезки в трубу - экономит время и материалы при монтаже
• В комплекте термопаста и хомут - всё необходимое для быстрого старта
• Высокая точность Pt1000 - лучше, чем термопары, при низких температурах
• IP65 - можно устанавливать в сырых местах, например, в подвале или на крыше
• Серия OptiSensor от КЭАЗ - проверенная надёжность в промышленном применении

Ограничения применения

• Не подходит для измерения температуры внутри жидкости или газа - только для внешних поверхностей
• Требует качественного контакта с трубой; плохая герметизация снижает точность
• Не рекомендован для труб с частыми вибрациями - хомут может ослабнуть
• Кабель ПВХ не рассчитан на постоянное прямое солнечное излучение или открытые площадки без защиты
• Не работает с однопроводными системами - нужна двухпроводная схема

Примеры использования

• Контроль температуры подающей трубы центрального отопления в многоквартирном доме
• Автоматическое управление насосом контура теплого пола через термостат
• Фиксация температуры на воздушном канале системы вентиляции для регулировки мощности нагревателя
• Контроль температуры бойлера на выходе в системе ГВС

Практические советы

• Выбирайте место установки там, где труба имеет равномерную форму - избегайте фланцев, сварных швов и углов
• Проверьте соответствие диаметра трубы и радиуса основания датчика - не все модели подходят для малых диаметров
• При использовании длинных кабелей (более 5 м) увеличьте сечение жил до 0,5 мм2
• После монтажа проведите тестовый замер - сравните показания с другим термометром на той же трубе
• Не используйте датчик OptiSensor ALTF1-PT1000-PVC-2 в системах с давлением выше атмосферного - он не является герметичным элементом
