Датчик влажности и температуры комнатный, 0-50 C, 4-20мА 0...100%, 4-20мА24VDC - SRHCTC APC

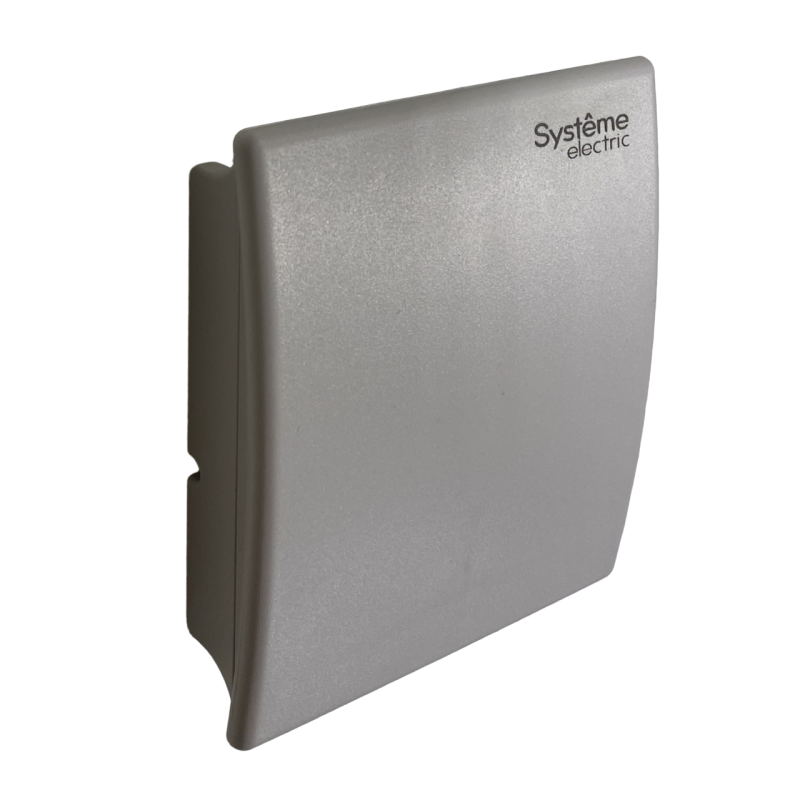

Датчик влажности и температуры комнатный 2х4-20мА 24В от Systeme Electric (артикул srhctc) предназначен для измерения уровня влажности и температуры в помещениях с передачей данных через аналоговый сигнал. Подходит для систем автоматического контроля микроклимата в офисах, жилых зонах и производственных помещениях.

Назначение и область применения

Датчик влажности и температуры комнатный 2х4-20мА 24В используется для сбора данных о состоянии воздуха в закрытых помещениях. Он передает два независимых сигнала: один - для влажности, второй - для температуры, каждый в диапазоне 4–20 мА. Это позволяет подключить устройство к контроллерам, регуляторам или SCADA-системам без необходимости в цифровой коммуникации. Применяется в системах вентиляции, кондиционирования, хранения продуктов, библиотеках, музеях и других местах, где важен точный контроль микроклимата.

Технические характеристики

• Выходной сигнал влажности: 4–20 мА
• Выходной сигнал температуры: 4–20 мА
• Напряжение питания: 15–35 В постоянного тока
• Тип установки: накладная настенная
• Рабочая среда: внутренние помещения (не для улицы)

Оба сигнала - токовые, что обеспечивает устойчивость к помехам на длинных линиях связи. Напряжение питания широкого диапазона позволяет использовать датчик в различных сетях, включая те, где возможны колебания напряжения.

Совместимость и монтаж

Датчик влажности и температуры комнатный 2х4-20мА 24В совместим со всеми устройствами, принимающими аналоговый токовый сигнал 4–20 мА: PLC, терморегуляторы, системы управления зданием (BMS). Монтаж выполняется на стену с помощью крепежа, входящего в комплект. Установка требует подключения двух пар проводов: одна пара - питание, две другие - отдельные цепи для влажности и температуры. Обязательно соблюдать полярность при подключении питания. Для точности показаний рекомендуется располагать датчик вдали от прямых потоков воздуха, нагревательных приборов и окон.

Преимущества

• Два независимых аналоговых выхода позволяют одновременно получать данные по двум параметрам без сложных протоколов
• Широкий диапазон рабочего напряжения (15–35 В) повышает надежность в условиях нестабильного питания
• Накладная установка упрощает замену и обслуживание без вскрытия стены
• Использование токового сигнала снижает влияние шума и потерь на линии до 1000 метров

Ограничения применения

• Не предназначен для использования на улице или во влажных помещениях с высокой вероятностью попадания воды (например, баня, прачечная)
• Не имеет встроенной защиты от перенапряжений - требуется внешняя защита при подключении к линиям с риском скачков
• Не поддерживает цифровые интерфейсы (Modbus, RS-485), поэтому не подходит для систем, требующих адресации нескольких датчиков по одной линии
• Требуется калибровка при первичном запуске, особенно если условия эксплуатации отличаются от заводских

Примеры использования

• Управление вентиляцией в офисном здании: сигналы с датчика влажности и температуры комнатный 2х4-20мА 24В поступают в BMS, который включает/выключает кондиционеры
• Музейное хранилище: контроль за уровнем влажности предотвращает порчу артефактов; датчик работает в связке с де Humidifier’ами
• Фармацевтический склад: поддержание заданного температурно-влажностного режима соответствует требованиям GMP

Практические советы

• Перед монтажом проверьте, что ваш контроллер принимает два отдельных канала 4–20 мА - некоторые устройства ожидают только один сигнал
• При прокладке кабеля используйте экранированные провода, особенно если они проходят рядом с силовыми линиями
• Не устанавливайте датчик возле дверей, окон или воздушных решеток - это исказит показания
• Проверяйте целостность цепи 4–20 мА мультиметром: минимальный ток 4 мА - норма, ниже - обрыв или неисправность
• Датчик влажности и температуры комнатный 2х4-20мА 24В от Systeme Electric не требует частого обслуживания, но рекомендуется проверять его работу раз в 6–12 месяцев
