Датчик влажности и температуры комнатный, 0...50 C, NTC10K 0...100%, 4-20мА, 24VDC - SRHCTN APC

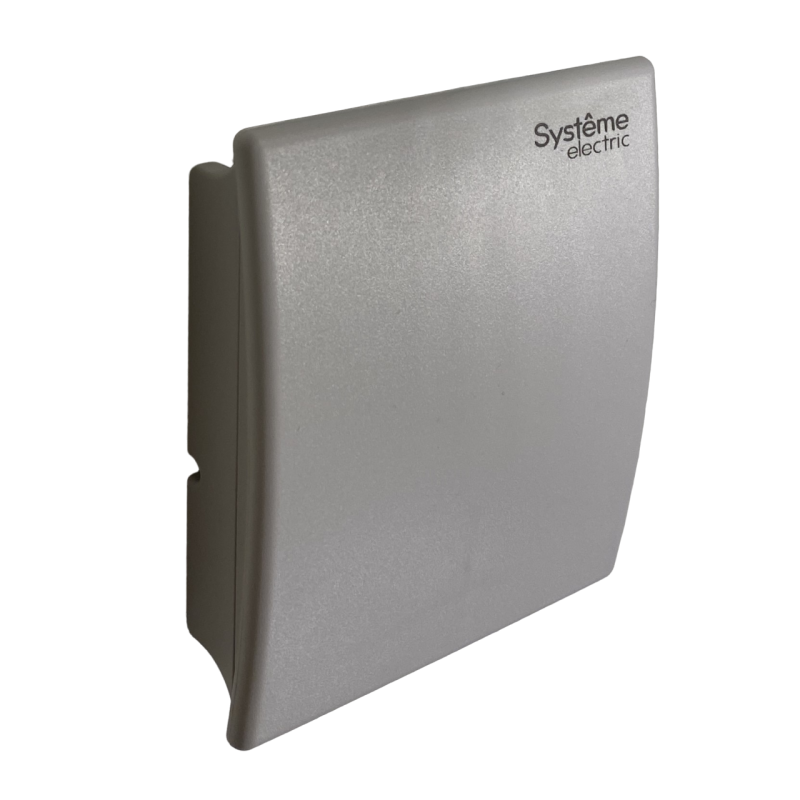

Датчик влажности и температуры комнатный 4-20мА NTC10K 24В от Systeme Electric (арт. srhctn) предназначен для измерения уровня влажности и температуры воздуха в помещениях и передачи этих значений в виде аналогового сигнала в системы автоматизации зданий.

Назначение и область применения

Этот датчик используется для контроля микроклимата внутри помещений: офисов, жилых домов, медицинских учреждений, хранилищ и других объектов, где важна стабильная влажность и температура. Он выдает два независимых сигнала - один для влажности, другой для температуры - что позволяет подключить его к контроллерам БАС, системам вентиляции или терморегуляторам без дополнительных преобразователей.

Технические характеристики

• Выходной сигнал влажности: 4–20 мА - линейная зависимость от диапазона влажности (обычно 0–100 %RH); сигнал совместим со стандартными входами PLC и регуляторов.
• Выходной сигнал температуры: NTC 10 кОм - термистор с отрицательным температурным коэффициентом; сопротивление изменяется в зависимости от температуры (например, ~10 кОм при 25 C).
• Питание: 15–35 В постоянного тока - работает от стандартных шин управления 24 В DC, распространённых в системах автоматизации.
• Установка: Накладная настенная - монтируется прямо на стену без углубления в поверхность.
• Защита корпуса: IP40 - защищает от предметов больше 1 мм, но не от воды и пыли в больших количествах.

Совместимость и монтаж

Датчик влажности и температуры комнатный 4-20мА NTC10K 24В (art. srhctn) легко интегрируется в существующие системы благодаря стандартному выходу 4–20 мА. Для подключения требуется двухпроводная цепь для сигнала влажности и две отдельные провода для термистора NTC10K. Монтаж выполняется на стену с помощью крепёжных отверстий в корпусе. Учитывайте, что датчик не имеет встроенного экрана или кнопок - все данные принимаются внешним устройством.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Отсутствие сертификатов ATEX или IECEx делает его непригодным для взрывоопасных сред. Применяется исключительно в обычных условиях.

Преимущества

• Два независимых выхода позволяют одновременно получать точные значения влажности и температуры без необходимости использовать два устройства.
• Работает от широкого диапазона напряжения (15–35 В DC), что обеспечивает устойчивую работу даже при просадках сети.
• NTC10K - проверенный тип термистора, хорошо известный в системах автоматизации и легко интерпретируемый большинством контроллеров.
• Накладная форма установки снижает трудозатраты при замене или обслуживании - не требует штробления стен.

Ограничения применения

• Не предназначена для использования во влажных помещениях с прямым контактом с водой - класс защиты IP40 недостаточен для ванных комнат, бассейнов или холодильных камер.
• Не рекомендован для установки рядом с источниками тепла (батареи, нагреватели), так как показания будут искажены.
• Температурный сигнал NTC10K требует калибровки или программной компенсации в принимающем устройстве - не является “плаг-эн-плей” решением без настройки.
• Не поддерживает цифровые протоколы (Modbus, KNX, BACnet) - нельзя подключить напрямую к современным сетям без аналого-цифрового преобразователя.

Примеры использования

• Подключение к системе вентиляции в офисном здании для поддержания комфортного микроклимата.
• Мониторинг условий хранения документов или медикаментов в архивах и аптеках.
• Интеграция в системы HVAC с использованием контроллеров, поддерживающих аналоговые входы 4–20 мА.

Практические советы

• Выбирайте место установки подальше от окон, дверей и воздушных потоков - чтобы избежать ложных показаний из-за сквозняков или перепадов температуры.
• Проверьте посадочные размеры и расстояние между крепёжными отверстиями до монтажа - они должны соответствовать вашей поверхности.
• Для точной работы с NTC10K используйте контроллер с таблицей сопротивлений или функцией автоматической калибровки по стандарту IEC 60751.
• Не забудьте правильно подключить питание: минусовой вывод - к общему контуру, положительный - к источнику 24 В DC. Перепутанная полярность повредит внутреннюю схему.
