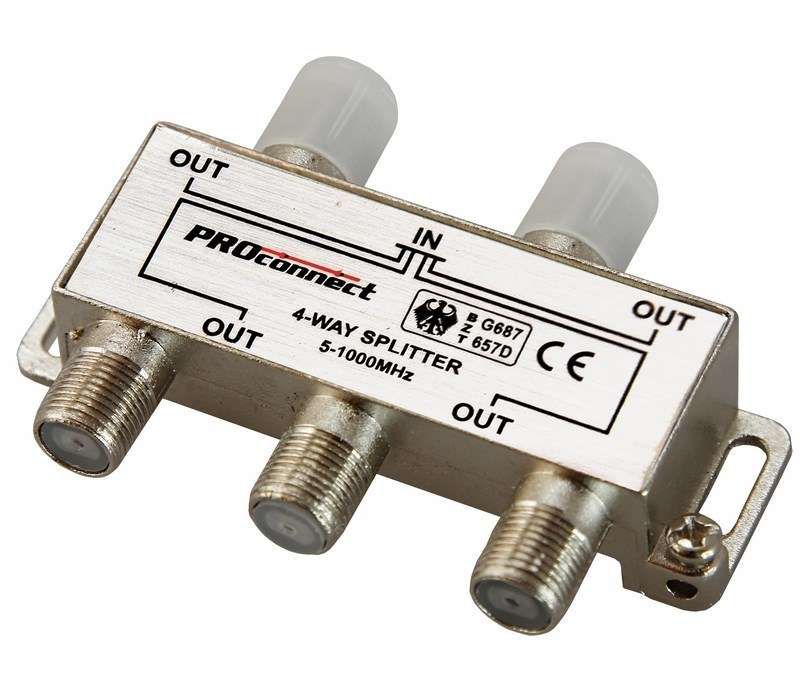

Делитель ТВ "краб" х4 под F разъем 5-1000 МГц PROCONNECT 05-6023 MEET

Делитель ТВ х 4 под F разъем 5-1000 МГц - устройство для равномерного распределения телевизионного сигнала от одной антенны на четыре приемника. Бренд PROconnect и артикул etm05-6023 обеспечивают совместимость со стандартными коаксиальными кабелями и оборудованием для эфирного ТВ.

Назначение и область применения

Делитель ТВ х 4 под F разъем 5-1000 МГц используется для разделения одного входного TV-сигнала на четыре одинаковых выхода. Применяется в домашних и профессиональных системах эфирного телевидения, где требуется подключение нескольких телевизоров, ресиверов или модемов к одной антенне. Подходит для работы с аналоговым и цифровым ТВ-сигналом в диапазоне 5–1000 МГц.

Технические характеристики

• Тип устройства: разделитель (сплиттер) с одним входом и четырьмя выходами
• Тип разъемов: F-разъем (стандартный для коаксиальных кабелей)
• Частотный диапазон: 5–1000 МГц - покрывает все каналы эфирного ТВ и DVB-T/T2
• Затухание на каждый выход: 7 дБ - потери сигнала при распределении
• Затухание на проход: 12.5 дБ - потеря сигнала при передаче через внутреннюю цепь
• Материал корпуса: латунь - устойчив к коррозии, обеспечивает долгую службу
• Цвет: серебристый - металлический внешний вид, подходит для открытой установки

Совместимость и монтаж

Устройство совместимо с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными, оснащенными F-разъемами. Для монтажа достаточно плотно закрутить разъемы на вход и выходы руками - инструмент не нужен. Убедитесь, что кабели не перегнуты и не повреждены. Корпус не требует заземления, но рекомендуется использовать экранированные кабели для снижения помех.

Преимущества

• Высокая точность разделения сигнала - затухание на каждом выходе одинаковое (7 дБ)
• Широкий рабочий диапазон - работает даже на нижних частотах (5 МГц), важных для некоторых цифровых стандартов
• Прочные латунные контакты - минимизируют окисление и улучшают контакт
• Надежная сборка - не требует обслуживания, не греется при работе

Ограничения применения

• Не предназначена для усиления сигнала - после делителя уровень сигнала снижается; при длинных кабелях или слабом сигнале от антенны возможны помехи или потеря канала
• Не подходит для спутникового ТВ (SAT) - частотный диапазон SAT выше 1000 МГц
• Не следует использовать в качестве комбинатора - нельзя подавать сигналы с нескольких источников на один выход
• При использовании более чем двух выходов рекомендуется проверить уровень сигнала на приемнике - возможно потребуется предварительное усиление

Примеры использования

• Подключение четырех телевизоров в квартире к одной комнатной антенне
• Распределение сигнала от внешней антенны на ресиверы в гостиной, спальне, кухне и детской
• Использование в маленьком офисе или кафе для вывода ТВ-сигнала на несколько экранов
• Объединение сигнала с антенны и маршрутизация к DVR-устройству и нескольким телевизорам

Практические советы

• Перед установкой измерьте уровень сигнала на входе - если он ниже 55 дБмкВ, используйте усилитель до делителя
• Выбирайте кабели с хорошей экранировкой (например, RG-6 с медным центральным проводником)
• Не запускайте кабели рядом с источниками ЭМИ - светильники, двигатели, Wi-Fi роутеры могут вызывать помехи
• Если один из выходов не используется - закройте его заглушкой F-разъема, чтобы сохранить баланс импеданса
• Делитель ТВ х 4 под F разъем 5-1000 МГц от PROconnect и артикул etm05-6023 можно заменить на аналоги с тем же типом разъема и диапазоном - главное соблюсти параметры затухания
