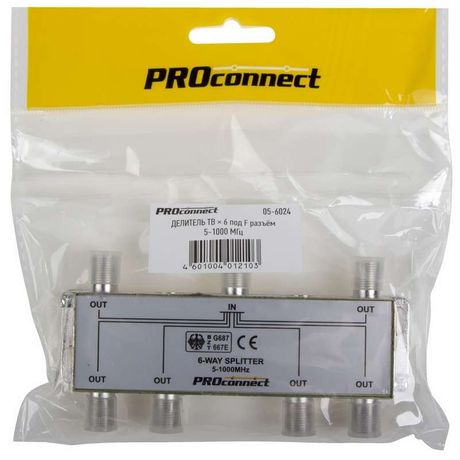

ДЕЛИТЕЛЬ ТВ х 6 под F разъём 5-1000 МГц | 05-6024 PROconnect MEET

Делитель ТВ х 6 под F разъем 5-1000 МГц - устройство для распределения телевизионного сигнала от одной антенны на шесть приемников, совместимое с современным оборудованием и работающее в широком частотном диапазоне. Бренд PROconnect и артикул etm05-6024 указывают на серийное производство устройства для домашних и профессиональных установок.

Назначение и область применения

Делитель ТВ х 6 под F разъем 5-1000 МГц используется для разделения одного входного TV-сигнала на шесть одинаковых выходов. Применяется там, где требуется подключить несколько телевизоров, цифровых приставок или ресиверов к одной антенне - например, в многоквартирных домах, гостиницах, офисах или на дачах. Подходит для аналогового и цифрового эфирного телевидения, включая DVB-T/T2.

Технические характеристики

• Тип: разветвитель (сплиттер) с одним входом и шестью выходами
• Тип разъема: F-разъем (стандартный для коаксиальных кабелей)
• Частотный диапазон: 5–1000 МГц - покрывает все каналы эфирного ТВ, включая UHF и VHF
• Потери на ответвление: 10,5 дБ - потеря мощности сигнала на каждый из шести выходов
• Потери на проход: 16,5 дБ - потери в цепи между последовательными выходами (при использовании в каскаде)
• Материал корпуса: латунь - обеспечивает прочность, устойчивость к коррозии и хорошую экранирующую способность
• Цвет корпуса: серебристый

Совместимость и монтаж

Устройство совместимо со всеми коаксиальными кабелями, оснащёнными F-разъёмами (например, RG-6, RG-59). Для монтажа достаточно плотно закрутить разъёмы на вход и выходы - без инструментов, руками. Убедитесь, что кабели не перегнуты и не повреждены, чтобы сохранить качество сигнала. Корпус не требует заземления, но рекомендуется использовать качественные кабели с экраном для минимизации помех.

Безопасность и стандарты

Не содержит активной электроники, работает пассивно - не требует питания. Соответствует требованиям к радиочастотным пассивным компонентам для телевизионных сетей. Нет специфических сертификатов безопасности, так как устройство не использует напряжение выше 50 В.

Преимущества

• Высокая точность разделения сигнала - потери на каждом выходе стандартизированы и предсказуемы
• Латунный корпус обеспечивает долговечность и стабильность контакта даже при частой сборке/разборке
• Широкий рабочий диапазон (5–1000 МГц) позволяет использовать устройство не только для ТВ, но и для цифрового радио, модемов и некоторых систем видеонаблюдения
• Надёжная герметизация разъёмов снижает риск окисления и потерь сигнала при повышенной влажности

Ограничения применения

• Не подходит для усиления сигнала - после делителя уровень сигнала снижается; при длинных кабелях или слабом входном сигнале возможна потеря качества изображения
• Не рекомендуется использовать в системах с более чем 8 выходами без усилителя - суммарные потери будут слишком велики
• Не предназначено для работы с кабелями типа CATV с высокими уровнями мощности (более +20 dBm)
• Не следует применять в помещениях с постоянной температурой ниже –20 C или выше +60 C - материал корпуса теряет механическую стабильность

Примеры использования

• Подключение шести телевизоров в квартире к одной внешней антенне
• Распределение сигнала от спутниковой антенны (через LNB) к нескольким ресиверам в доме
• Использование в маленьком бизнесе - например, в кафе или спортбаре, где нужно показывать одно ТВ-вещание на нескольких экранах
• Системы видеонаблюдения с одним источником видео и шестью камерами, работающими в диапазоне до 1 ГГц

Практические советы

• Перед установкой проверьте уровень входного сигнала - он должен быть не менее 50–60 дБмкВ для уверенной работы с шестью выходами
• Если после установки возникают помехи или пропадает картинка - замените кабели на более качественные (RG-6 с медным центральным проводником)
• Не соединяйте этот делитель с другими делителями без усилителя - сумма потерь превысит допустимые значения
• При монтаже в местах с высокой влажностью (бассейны, бани) используйте водонепроницаемые переходники или заполните разъёмы силиконовым герметиком
• Артикул etm05-6024 и бренд PROconnect гарантируют соответствие заявленным параметрам - выбирайте оригинальные продукты, а не аналоги с неизвестным происхождением
