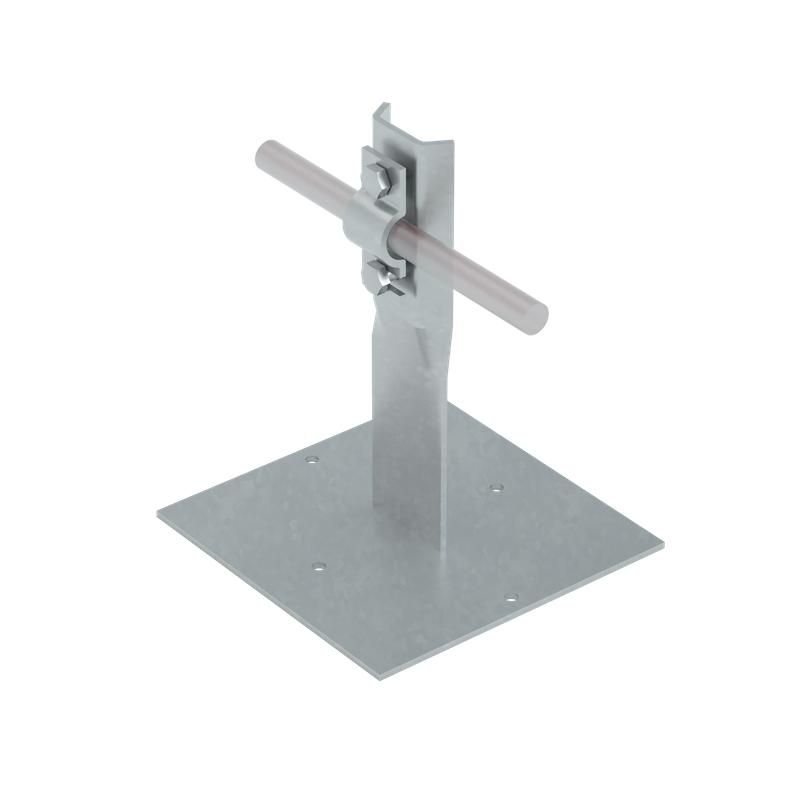

Держатель болтовой приклеиваемый PDB-H150-D5-10 TD для прутка d5-10мм H=150мм сталь термодиффузион. цинк. КМ MA0270 КМ-Профиль

Держатель болтовой приклеиваемый для прутка 5–10 мм H150 мм термодиффузионный цинк КМ-профиль TD предназначен для надежного крепления проводников молниезащиты и систем заземления на горизонтальных поверхностях крыш. Благодаря термодиффузионному цинкованию и прочной адгезии, этот держатель обеспечивает долговечную работу даже в агрессивных условиях.

Назначение и область применения

Держатель болтовой приклеиваемый для прутка 5–10 мм H150 мм термодиффузионный цинк КМ-профиль TD используется в составе систем молниезащиты и заземления AURAFORT®. Применяется для фиксации медных или стальных прутков диаметром 5–10 мм на плоских кровлях из битума, рубероида, гибкой черепицы и других аналогичных материалов. Подходит для жилых, коммерческих и промышленных зданий, где требуется надежное закрепление проводников без сверления поверхности.

Технические характеристики

• Тип изделия: держатель приклеиваемый
• Диаметр проводника: 5–10 мм
• Высота монтажа: 150 мм
• Материал корпуса: сталь оцинкованная
• Тип защиты: термодиффузионное цинкование
• Фиксация проводника: винтовой зажим
• Цвет: темно-серый

Совместимость и монтаж

Держатель болтовой приклеиваемый для прутка 5–10 мм H150 мм термодиффузионный цинк КМ-профиль TD крепится исключительно на клей: рекомендуются битумные или силиконовые герметики, совместимые с основанием крыши. Перед установкой поверхность должна быть сухой, чистой и лишенной пыли. Для точного расположения используйте шаблоны или разметку согласно проекту. После наклеивания необходимо выдержать время схватывания клея - до 24 часов при +20 C. Винтовой зажим позволяет легко зафиксировать пруток и демонтировать его при необходимости без повреждений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 для компонентов систем молниезащиты. Материал и технология цинкования обеспечивают электрофизическую целостность и минимальное переходное сопротивление в системе заземления. Напряжение пробоя покрытия выше 8 кВ, что гарантирует безопасность при попадании молнии.

Преимущества

• Термодиффузионное цинкование создаёт равномерное, плотное и механически стойкое покрытие - лучше, чем обычное гальваническое цинкование
• Не требует сверления кровельного покрытия, сохраняет её герметичность
• Устойчив к коррозии в атмосферных условиях, в том числе в промышленных и прибрежных районах
• Работает в широком диапазоне температур: от –40 C до +80 C
• Зажим с винтом позволяет регулировать усилие затяжки и многократно использовать держатель

Ограничения применения

• Не для вертикальных или наклонных поверхностей - возможен сполз прутка
• Не допускается использование на металлических кровлях без теплоизоляционного слоя - риск перегрева и деформации клея
• Не подходит для крепления проводников большего диаметра - превышение 10 мм вызывает недожим и потерю контакта
• Клей должен применяться строго по инструкциям производителя; некорректный выбор снижает срок службы

Примеры использования

• Фиксация контурного проводника молниезащиты на плоской битумной крыше торгового центра
• Установка заземляющего прутка на кровлю многоэтажного жилого дома с мягкой кровлей
• Подключение вертикального стержня к горизонтальному проводнику на промышленном складе с битумной изоляцией

Практические советы

• Перед монтажом проверьте соответствие диаметра прутка (5–10 мм): слишком тонкий - плохо фиксируется, слишком толстый - не помещается в зажим
• Используйте клей с временем открытой сборки не менее 15 минут - это даёт возможность скорректировать положение держателя
• На больших площадях расставляйте держатели через каждые 1–1,5 метра - меньше шага не требуется, больше - увеличивает прогиб провода
• Проверяйте контакт между прутком и держателем после окончательной затяжки - он должен быть плотным, без люфта
• Артикулы ma0270 и pdb-h150-d5-10 td - это один и тот же продукт; при заказе указывайте любой из них
