Держатель кабельный для крепления к профилю, д. 62-68 | BHP6268 DKC ДКС

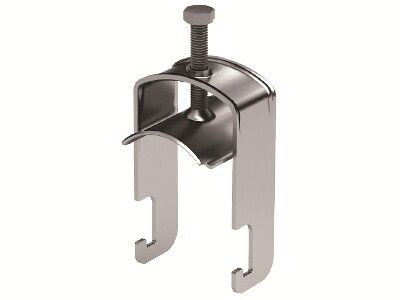

Держатель кабельный DKC (ДКС) BHP6268 из серии B5 Combitech предназначен для надёжного крепления одиночных силовых или управляющих кабелей к С-образным профилям и лоткам. Его конструкция обеспечивает фиксацию кабелей с диаметром 62–68 мм, защищает от механических воздействий и позволяет организовать аккуратную трассировку в промышленных системах.

Назначение и область применения

Держатель кабельный BHP6268 используется для фиксации одного кабеля на С-профилях серий BPL, BPV, BPM, BPD, а также на консолях BBP и BBD. Подходит для установки в распределительных щитах, на технологических линиях, в электроустановках с жесткими требованиями к организации кабельных трасс. Применяется там, где требуется прочная, долговечная и не требующая обслуживания система крепления.

Технические характеристики

• Диаметр зажима: 62–68 мм - подходит для крупногабаритных кабелей, например, силовых сечением до 95 мм2
• Тип изделия: держатель кабеля с жёсткой фиксацией
• Способ монтажа: крепление к С-профилю - захватывает боковые полки профиля без дополнительных крепёжных элементов
• Материал: сталь с непрерывным холодным цинкованием - устойчив к коррозии, не требует покраски
• Толщина металла: 2,5 мм - высокая жёсткость, выдерживает нагрузки при вибрациях и перегрузках
• Состав: без галогенов - безопасен при возможном возгорании, соответствует экологическим нормам
• Цвет: светло-серый - сочетается с большинством металлических конструкций
• Максимальное количество кабелей: один - не предназначена для группового крепления

Совместимость и монтаж

Держатель BHP6268 совместим со следующими типами С-профилей: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BBP-21, BBP-41, BBD-21. Монтаж выполняется путём вставки держателя в боковые полки профиля - никаких болтов, заклёпок или сверления не требуется. Для защиты оболочки кабеля от abrasion рекомендуется использовать силиконовую прокладку BHR8010, которая помещается между держателем и кабелем. Убедитесь, что ширина полки профиля достаточна для плотного захвата - минимальная ширина полки должна составлять не менее 18 мм.

Безопасность и стандарты

Материал держателя соответствует требованиям RoHS - не содержит галогенов, что снижает токсичность продуктов горения. Непрерывное холодное цинкование обеспечивает антикоррозийную защиту в условиях повышенной влажности и агрессивной среды. Сертификаты соответствия указываются в документации производителя DKC - для проектов с обязательными требованиями к сертификации проверьте наличие ГОСТ Р или EN 61537.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2,5 мм - выдерживает значительные нагрузки
• Удобство монтажа - не требует инструментов, крепится за считанные секунды
• Долговечность - цинковое покрытие защищает от ржавчины даже в сырых помещениях
• Экологическая безопасность - материал без галогенов допущен для использования в объектах с особыми требованиями к пожаробезопасности
• Совместимость с прокладками BHR8010 - возможность минимизировать риск повреждения изоляции кабеля

Ограничения применения

• Не подходит для крепления нескольких кабелей одновременно - рассчитан только на один кабель диаметром 62–68 мм
• Не применяется для крепления к плоским поверхностям - только к С-образному профилю
• Запрещено использование в условиях постоянного погружения в жидкости - не имеет IP-защиты
• Не рекомендован для кабелей с внешним диаметром меньше 62 мм - будет слабо фиксироваться и может проворачиваться

Примеры использования

• Фиксация силового кабеля 3x95+50 мм2 на профиле внутри распределительного щита
• Упорядочивание кабелей управления на консоли промышленного станка с использованием профиля BPL-41
• Обустройство трассы кабелей в цехе с высокой влажностью - благодаря цинкованию не нуждается в замене в течение всего срока службы оборудования

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - он должен находиться в пределе 62–68 мм; меньший диаметр потребует другого держателя
• Если кабель имеет мягкую оболочку, обязательно используйте силиконовую прокладку BHR8010 - это исключит деформацию и повреждение изоляции
• При сборке системы с несколькими держателями выстраивайте их равномерно - это снижает риск перегрузки профиля
• Не затягивайте держатель слишком сильно - достаточно плотного контакта с полкой профиля; избыточное усилие может деформировать профиль
• Для удобства хранения и транспортировки держатели BHP6268 компактно укладываются в картонные коробки - можно заказывать партиями по 50–100 штук
