Кабельный зажим для С-профиля, диаметр кабеля 64-70 мм | R5CABF70 DKC ДКС

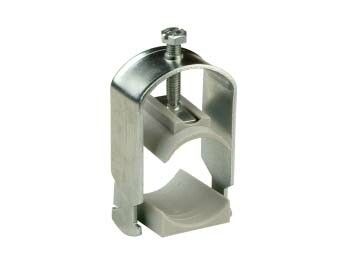

Зажим кабельный для С-профиля диаметр кабеля 64–70 мм от DKC (ДКС) с артикулом r5cabf70 предназначен для надёжного крепления крупногабаритных силовых кабелей к С-профилю в шкафах серии RAM block. Этот элемент обеспечивает механическую фиксацию и защиту кабеля от перегиба и трения, сохраняя целостность изоляции.

Назначение и область применения

Зажим кабельный для С-профиля диаметр кабеля 64–70 мм применяется исключительно в шкафах серии RAM block для фиксации кабелей, входящих снизу через нижние отверстия корпуса. Его задача - зафиксировать кабель на С-профиле так, чтобы он не болтался, не терся о острые края и не оказывал нагрузки на точки подключения оборудования внутри шкафа. Устанавливается в системах автоматизации, релейной защиты, управляемых станках и других промышленных объектах, где используются массивные силовые кабели.

Технические характеристики

• Диапазон диаметра кабеля: 64–70 мм - соответствует кабелям с большим сечением, например, многожильным медным проводникам типа YKY, VVGng-Ls, KGVV;
• Тип изделия: зажим для кабелей, предназначенный для крепления к С-профилю;
• Материал: металл - высокопрочная сталь с антикоррозийным покрытием, совместима с корпусами RAM block;
• Цвет: серый - согласован с цветовой гаммой шкафов серии RAM block;
• Исполнение: прямое крепление к С-профилю без дополнительных кронштейнов;
• Работает в паре с диэлектрической пластиной - обязательна для предотвращения пробоя изоляции.

Совместимость и монтаж

Зажим кабельный для С-профиля диаметр кабеля 64–70 мм совместим только со С-образными направляющими, используемыми в шкафах RAM block. Монтаж осуществляется следующим образом:

1. Установите диэлектрическую пластину между кабелем и зажимом - она предотвращает контакт металла с изоляцией кабеля;
2. Подведите кабель снизу через подготовленное отверстие в основании шкафа;
3. Зафиксируйте зажим на С-профиле - он имеет форму, которая плотно охватывает профиль и затягивается болтом;
4. Не допускайте перекручивания кабеля при установке - это снижает срок службы изоляции.

Артикул r5cabf70 не подходит для крепления к другим типам профилей (например, DIN-рейкам или U-профилям).

Безопасность и стандарты

Элемент спроектирован для работы в условиях, соответствующих степени защиты IP65/IP66 шкафов RAM block. Применение диэлектрической пластины гарантирует электроизоляцию, что важно при наличии потенциально опасных напряжений. Материал выдерживает температурный режим от −25C до +60C - соответствие условиям эксплуатации промышленных помещений.

Преимущества

• Высокая жесткость металлической конструкции - не деформируется под весом тяжёлого кабеля;
• Стандартная форма - легко заменить аналогичным элементом при ремонте;
• Совместимость с заводской системой крепления RAM block - не требует доработок;
• Обеспечивает равномерную распределённую нагрузку на кабель, минимизируя риск повреждения изоляции.

Ограничения применения

• Не для кабелей меньше 64 мм - слишком большой зазор, кабель будет ходить;
• Не использовать без диэлектрической пластины - есть риск повреждения изоляции и КЗ;
• Не применять вне шкафов RAM block - другие системы крепления не обеспечивают нужной точности посадки;
• Не рекомендовано использование в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами - материал не рассчитан на такие воздействия.

Примеры использования

• Фиксация кабеля питания 95 мм2 к шкафу управления насосной станции в RAM block;
• Закрепление выходного кабеля частотного преобразователя, подведённого снизу в промышленном щите;
• Удерживание силового кабеля от двигателя 75 кВт в системе конвейера с автономным контроллером.

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - измерьте после снятия оплетки, если есть броня или экран;
• Если кабель сильно жёсткий - перед фиксацией сделайте мягкий радиус изгиба не менее 8× диаметра кабеля;
• Проверяйте наличие диэлектрической пластины - её можно заказать отдельно; без неё зажим r5cabf70 нельзя считать безопасным;
• При массовом использовании запаситесь несколькими экземплярами - они не ремонтопригодны, только замена.
