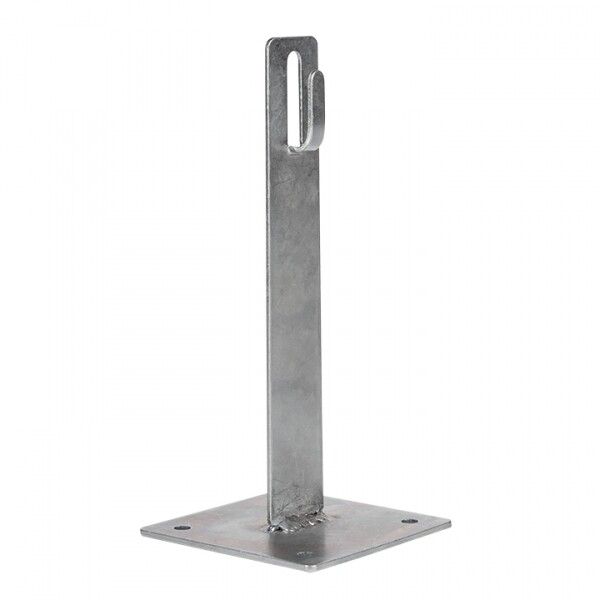

Держатель кровельный с подставкой h100/65мм CZ EKF PROxima | lp-d2106-cz

Держатель кровельный с подставкой высотой 100 мм и шириной 65 мм от EKF (артикул lp-d2106-cz) - это надёжный крепёж для установки токоотвода системы молниезащиты на плоских и малоуклонных кровлях. Продукт из серии Купол сочетает прочность стали с долговечным защитным покрытием, что делает его подходящим для постоянного использования в условиях открытой среды.

Назначение и область применения

Держатель кровельный с подставкой используется для фиксации вертикального токоотвода системы молниезащиты на поверхности кровли. Он обеспечивает устойчивую и безопасную передачу тока молнии от молниеотвода к заземляющему устройству. Подходит для установки на плоских, пологих и слабонаклонных крышах зданий различного типа: промышленных объектов, административных зданий, жилых домов и инфраструктурных сооружений.

Технические характеристики

• Высота подставки: 100 мм - обеспечивает необходимый вынос токоотвода над уровнем кровли для предотвращения бокового пробоя;
• Ширина основания: 65 мм - гарантирует устойчивость и равномерное распределение нагрузки на кровельное покрытие;
• Материал: сталь оцинкованная - повышает механическую прочность и устойчивость к коррозии;
• Покрытие: горячее цинкование - создаёт более плотный и долговечный антикоррозийный слой по сравнению с гальваническим;
• Гарантийный срок: 84 месяца - подтверждает соответствие требованиям к длительной эксплуатации в агрессивной среде;
• Рекомендован для использования в составе проектного ассортимента - совместим с другими компонентами систем молниезащиты EKF серии Купол.

Совместимость и монтаж

Держатель кровельный lp-d2106-cz рассчитан на установку с использованием анкерных болтов или крепёжных элементов, соответствующих типу кровельного покрытия (металлочерепица, профлист, мягкая кровля с жестким основанием). Монтаж выполняется через отверстия в основании подставки. Для обеспечения герметичности рекомендуется использовать уплотнительные прокладки при работе с мягкими кровлями. Совместим с токоотводами диаметром до 12 мм, используемыми в системах молниезащиты EKF.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 (системы молниезащиты). Горячее цинкование обеспечивает защиту от коррозии в соответствии с классом ZN 275 по EN ISO 1461. Конструкция исключает возможность возникновения точек перегрева при прохождении импульса молнии.

Преимущества

• Увеличенная высота подставки (100 мм) снижает риск бокового пробоя и улучшает эффективность отведения тока;
• Горячеоцинкованная сталь сохраняет целостность даже при температурных колебаниях и повышенной влажности;
• Универсальная форма позволяет использовать держатель на большинстве типов кровельных материалов;
• Совместимость с сериями EKF Купол упрощает сборку полноценной системы молниезащиты без необходимости адаптации компонентов.

Ограничения применения

Не предназначена для установки на кровлях с углом наклона более 30° - возможна потеря устойчивости. Не следует использовать в качестве опоры для тяжёлых конструкций, не связанных с молниезащитой. Недопустимо применение без заземления или при нарушении электрической связи между токоотводом и заземляющим контуром.

Примеры использования

• Фиксация токоотвода на крыше промышленного склада с металлическим профилированным настилом;
• Установка на плоской кровле многоэтажного жилого дома с гидроизоляцией и бетонным основанием;
• Подключение к системе молниезащиты на объекте энергетической инфраструктуры (трансформаторная будка, диспетчерский пункт).

Практические советы

• Перед монтажом проверьте толщину кровельного материала - она должна позволять надёжно закрепить держатель без деформации;
• При использовании на мягкой кровле обязательно применяйте резиновые прокладки под основанием держателя для предотвращения протечек;
• Обязательно контролируйте контакт между держателем и токоотводом - он должен быть электрически проводящим, без краски или оксидов;
• При замене старого оборудования - новый держатель кровельный EKF lp-d2106-cz можно использовать вместо аналогов с такими же габаритами (высота 100 мм, ширина 65 мм);
• Для удобства сборки используйте комплектующие из той же серии - Купол - чтобы гарантировать совместимость всех элементов системы.
