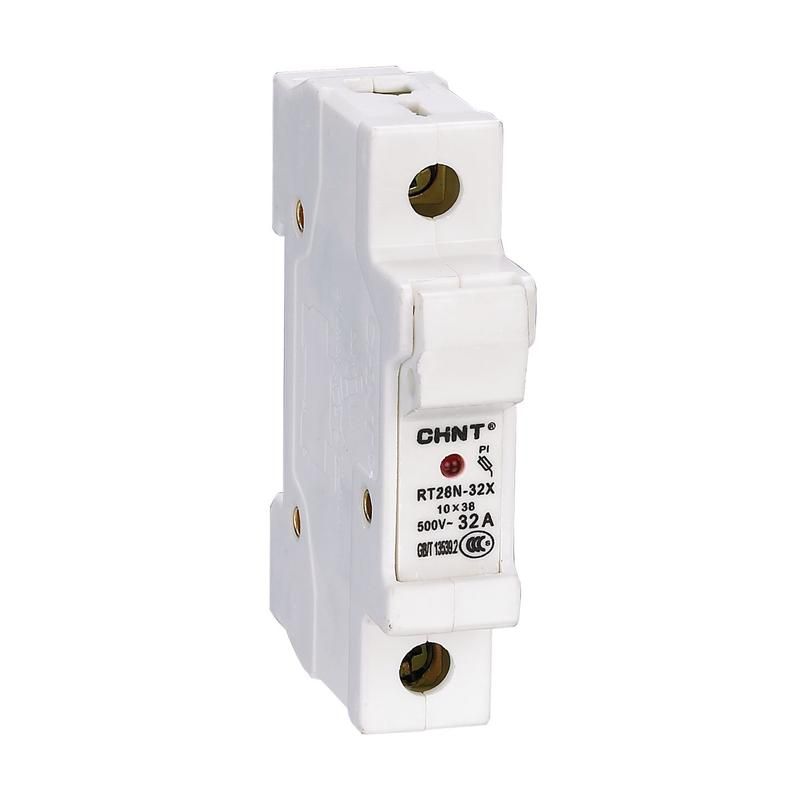

Держатель плавких вставок RT28N-32X 10х38 мм, 32 А, с индикацией CHINT 520441

Держатель плавких вставок с индикацией CHINT RT28N-32X 10х38 1П (R) предназначен для установки на DIN-рейку и обеспечивает визуальную индикацию срабатывания плавкой вставки типа 10×38 мм. Применяется в распределительных щитах промышленных и общественных объектов для защиты цепей от перегрузок и коротких замыканий.

Назначение и область применения

Держатель плавких вставок CHINT RT28N-32X 10х38 1П (R) используется для фиксации и коммутации однополюсных цилиндрических плавких вставок размером 10×38 мм. Он позволяет безопасно менять вставки без отключения всей цепи и даёт наглядный сигнал - через окно индикатора - когда вставка перегорела. Подходит для установки в силовые и управляющие цепи переменного и постоянного тока в щитах управления, распределительных устройствах, станках, конвейерах и других промышленных системах.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: до 500 В переменного тока (50/60 Гц)
• Количество полюсов: 1
• Размер совмещаемой вставки: 10 × 38 мм
• Способ монтажа: на DIN-рейку 35 мм
• Габариты (Ш×В×Г): 18 × 79 × 55 мм
• Материал корпуса: термостойкий пластик
• Имеет защищённую крышку - закрывается для безопасности при работе

Совместимость и монтаж

Держатель CHINT RT28N-32X 10х38 1П (R) совместим только с плавкими вставками стандарта RT28 размером 10×38 мм. Монтируется на стандартной DIN-рейке 35 мм - фиксируется защёлкой без инструментов. Для подключения используются винтовые зажимы с контактными площадками под провода сечением до 4–6 мм2. После установки крышка плотно закрывается, исключая случайный доступ к токоведущим частям.

Безопасность и стандарты

Держатель соответствует требованиям IEC 60269-1 и IEC 60269-2 для устройств защиты с плавкими вставками. Конструкция из самозатухающего пластика предотвращает распространение пламени при аварийном перегреве. Индикатор сработавшей вставки снижает риск ошибочного включения оборудования после отказа.

Преимущества

• Визуальная индикация срабатывания - сразу видно, что вставка перегорела
• Закрывающаяся крышка повышает безопасность при обслуживании
• Удобная установка на DIN-рейку - экономит время при сборке шкафов
• Стандартный размер 10×38 мм - широкая совместимость с популярными вставками
• Высокая механическая прочность корпуса при компактных габаритах

Ограничения применения

• Не предназначена для работы при напряжении выше 500 В переменного тока
• Не поддерживает вставки другого форм-фактора (например, 14×51 мм или DIAZED)
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Индикатор работает только с вставками, имеющими внутренний индикатор сгорания - проверьте совместимость вставки перед установкой

Примеры использования

• Защита двигателей мощностью до 15 кВт в панелях управления
• Фазовая защита в распределительных щитах жилых и офисных зданий
• Цепи питания автоматических выключателей и контакторов
• Электрооборудование на производстве: насосы, компрессоры, конвейеры

Практические советы

• Перед заменой вставки всегда отключите питание - даже с индикацией есть риск ошибки
• Выбирайте вставки с тем же номиналом (32 А) и типом (RT28) - не используйте более высокую rated ток
• Проверяйте посадочные размеры: если вставка не входит плотно - она не будет надёжно контактировать
• При монтаже на DIN-рейку убедитесь, что держатель полностью защёлкнут - слышен характерный щелчок
• Для многократных операций замены выбирайте модели с удобным открыванием крышки - CHINT RT28N-32X имеет надёжный механизм
