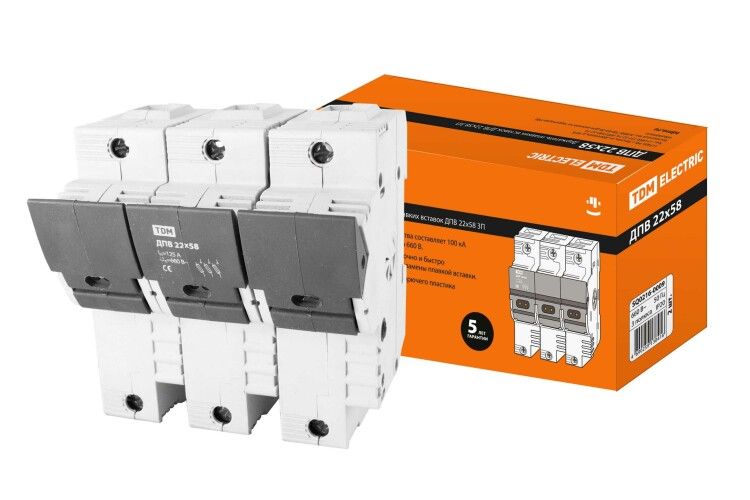

Держатель плавких вставок ДПВ 22х58 3П | SQ0216-0009 TDM
Товарные предложения:
| Держатель плавких вставок ДПВ 22х58 3П TDM | 20.09.2024 | 1 шт. | 2 975,64 ₽ | шт. | от 3 дней |
Условия поставки держателя плавких вставок ДПВ 22х58 3П | SQ0216-0009 TDM
Купить 1 шт. держатель плавкую вставки дпв 22х58 3п | sq0216-0009 tdm могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.
Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Цена держателя плавких вставок ДПВ 22х58 3П | SQ0216-0009 TDM зависит от общей суммы заказа, на сайте указана оптовая цена.
Описание
Характеристики
Сертификаты
Аналоги
Описание
Держатель плавких вставок ДПВ 22х58 3П от TDM ELECTRIC - это устройство, которое предназначено для использования в шкафах и щитах управления, а также во вводно-распределительных устройствах (ВРУ). Он обеспечивает защиту от перегрузок и коротких замыканий, а также отключение незащищенной нейтрали (N) совместно с защищенным полюсом.
Основные преимущества держателя плавких вставок ДПВ 22х58 3П:
- Контактная группа выполнена из электротехнической меди, что предотвращает их окисление в процессе эксплуатации.
- Корпус и детали аппарата изготовлены из пластика, который не поддерживает горение, обеспечивая безопасность.
- Устройство имеет видимый разрыв для проведения работ на линии, что позволяет быстро среагировать на внештатную ситуацию.
- Обеспечивает полную защиту (gG) от токов КЗ и перегрузки, а также быстродействующую (aR) защиту полупроводниковых приборов от токов короткого замыкания.
- Номинальная отключающая способность составляет 100 кА, что гарантирует надежную защиту.
- Стоимость замены плавкой вставки гораздо ниже стоимости автоматического выключателя.
Держатель плавких вставок ДПВ 22х58 3П подходит для использования с плавкими вставками следующих типоразмеров:
- ДПВ 10х38 1П - по 12 шт.
- ДПВ 10х38 2П - по 6 шт.
- ДПВ 10х38 3П - по 4 шт.
- ДПВ 14х51 1П - по 6 шт.
- ДПВ 14х51 2П - по 3 шт.
- ДПВ 14х51 3П - по 2 шт.
- ДПВ 22х58 1П - по 6 шт.
- ДПВ 22х58 2П - по 3 шт.
- ДПВ 22х58 3П - по 2 шт.
- ПВЦ 10x38 - по 20 шт.
- ПВЦ 14х51 - по 10 шт.
- ПВЦ 22х58 - по 5 шт.
В комплекте с держателем плавких вставок ДПВ 22х58 3П вы получите руководство по эксплуатации и паспорт.
Характеристики c описанием
Номин. ток:
125 А
Номинальный ток (А) — это максимальный ток, который предохранитель может пропускать без срабатывания. Он определяет предельную нагрузку, при превышении которой предохранитель размыкает цепь для защиты оборудования от перегрузки или короткого замыкания. При выборе предохранителя важно учитывать номинальный ток, соответствующий рабочему току устройства. Для замены предохранителя необходимо использовать предохранитель с таким же номинальным током, чтобы обеспечить правильную защиту и предотвратить повреждение оборудования.
Способ монтажа:
DIN-рейка
Способ монтажа предохранителей определяет метод их установки в электрическую цепь или оборудование. Правильный выбор способа монтажа обеспечивает надежное крепление и эффективную работу предохранителя, а также удобство его замены и обслуживания.
DIN-рейка: Предохранители, монтируемые на DIN-рейку, используются в распределительных щитах и шкафах. Этот способ обеспечивает быструю и удобную установку, а также легкость замены предохранителей. Рекомендуется для систем, где требуется модульность и возможность быстрого доступа к компонентам.
Винтовое крепление: Этот способ монтажа предполагает использование винтов для фиксации предохранителя. Обеспечивает надежное и прочное крепление, что важно для виброустойчивых установок. Рекомендуется для применения в условиях, где требуется высокая механическая прочность соединений.
Монтаж защелкиванием: Предохранители, устанавливаемые защелкиванием, легко монтируются и демонтируются без использования инструментов. Это ускоряет процесс установки и замены, однако требует точного соответствия размеров предохранителя и монтажного гнезда. Подходит для систем, где важна оперативность обслуживания.
Установка в корпус: Этот способ монтажа предполагает интеграцию предохранителя непосредственно в корпус устройства. Обеспечивает компактность и защиту предохранителя от внешних воздействий. Рекомендуется для использования в условиях, где требуется высокая степень защиты и минимизация пространства.
Количество полюсов:
3
Количество полюсов у предохранителя указывает на количество электрических цепей, которые он может защищать одновременно. Это свойство важно для выбора предохранителя в зависимости от конфигурации электрической сети и требований безопасности.
Однополюсный предохранитель защищает одну электрическую цепь. Он широко используется в однофазных системах, где требуется защита только одной линии. Это самый простой и распространенный тип предохранителей, легко заменяемый и часто применяемый в бытовых условиях.
Двухполюсный предохранитель предназначен для защиты двух электрических цепей одновременно. Обычно используется в системах, где необходимо обеспечить защиту двух фаз или одной фазы и нейтрали. Выбор двухполюсного предохранителя рекомендуется для более сложных однофазных систем или для защиты двух отдельных цепей в одном устройстве.
Трехполюсный предохранитель защищает три электрические цепи одновременно, что делает его идеальным для трехфазных систем. Это особенно важно в промышленности и для оборудования, требующего защиты всех трех фаз. При замене трёхполюсного предохранителя необходимо учитывать его способность выдерживать токи всех трёх фаз.
Четырехполюсный предохранитель обеспечивает защиту четырех электрических цепей. Он используется в сложных системах, где необходимо обеспечить защиту трех фаз и нейтрали. Это решение подходит для специфических промышленных приложений, требующих высокой степени защиты и надежности.
Значение "0.01" указывает на очень специфическое применение предохранителя, возможно, в микроэлектронных схемах или устройствах с крайне низким уровнем тока и напряжения. Выбор такого предохранителя требует тщательного анализа технических характеристик устройства, в котором он будет использоваться, и строгого соответствия требованиям безопасности.
Типоразмер вставки:
22х58 мм
Типоразмер вставки предохранителя определяет физические размеры предохранительного элемента, что влияет на его совместимость с различными устройствами и панелями. Правильный выбор типоразмера вставки гарантирует надежную защиту электрической цепи и предотвращает перегрев или короткое замыкание. При замене предохранителя важно использовать вставку точно такого же типоразмера, чтобы обеспечить корректную работу устройства и избежать возможных повреждений.
Типоразмер вставки 10х38 мм: Данный размер часто используется в промышленных установках и распределительных щитах. Он обеспечивает надежную защиту в цепях с высоким током. При выборе важно учитывать номинальный ток и напряжение, чтобы предохранитель соответствовал требованиям системы.
Типоразмер вставки 14х51 мм: Этот размер предназначен для более мощных электрических цепей, требующих повышенной защиты. Такие предохранители часто применяются в системах с высоким током и напряжением. Рекомендуется использовать в установках, где требуется высокая надежность и долговечность.
Типоразмер вставки 22х58 мм: Предохранители данного размера применяются в высокомощных промышленных системах. Они обеспечивают максимальную защиту в цепях с очень высоким током. Замена должна производиться только на предохранители такого же типоразмера, чтобы избежать несоответствий и возможных аварий.
Типоразмер вставки 8.5x31.5 мм: Этот размер используется в средне- и маломощных устройствах, таких как бытовая техника и электроника. Они обеспечивают надежную защиту при умеренных токах. Рекомендуется для использования в бытовых и коммерческих приложениях.
Типоразмер вставки 5х20 мм: Наиболее распространенный размер для мелких бытовых приборов и электронной аппаратуры. Обеспечивает защиту при низких и средних токах. Легко заменяется и широко доступен на рынке.
Типоразмер вставки 10.3x25.8 мм: Этот размер применяется в устройствах средней мощности, таких как различные бытовые и промышленные аппараты. Обеспечивает надежную защиту при средних токах и напряжениях. Рекомендуется для использования в установках, где требуется сбалансированная защита и компактность.
Модульная ширина (общ. кол-во модульных расстояний):
6
Модульная ширина предохранителя указывает на количество стандартных модульных единиц, которые занимает предохранитель в электрическом щите или распределительном устройстве. Это важно для планирования пространства и правильного монтажа предохранителей, чтобы обеспечить безопасность и эффективность работы электрической системы. Модульная ширина измеряется в стандартных модульных расстояниях (1 модуль = 18 мм).
Предохранитель с модульной шириной 1 занимает одну модульную единицу (18 мм) в электрическом щите. Подходит для компактных установок с ограниченным пространством.
Предохранитель с модульной шириной 3 занимает три модульные единицы (54 мм). Используется для более мощных цепей и требует больше места в щите.
Предохранитель с модульной шириной 2 занимает две модульные единицы (36 мм). Это средний вариант, подходящий для большинства стандартных применений.
Предохранитель с модульной шириной 4 занимает четыре модульные единицы (72 мм). Рекомендуется для сложных электрических систем с большим количеством подключений.
Предохранитель с модульной шириной 6 занимает шесть модульных единиц (108 мм). Подходит для высокомощных приложений и требует значительного пространства в щите.
Предохранитель с модульной шириной 1.5 занимает полторы модульные единицы (27 мм). Используется в случаях, где требуется немного больше пространства, чем стандартная единица.
Предохранитель с модульной шириной 4.5 занимает четыре с половиной модульные единицы (81 мм). Применяется в специализированных установках, где требуется нестандартное количество модульных единиц.
Предохранитель с модульной шириной 8 занимает восемь модульных единиц (144 мм). Используется для очень мощных и сложных электрических систем, требующих значительного пространства.
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом:
Нет
Свойство "Отключение незащищ. нейтрали (N) совместно с защищ. полюсом" указывает на возможность предохранителя отключать как защищенный полюс, так и незащищенную нейтраль одновременно. Это важно для обеспечения безопасности и предотвращения повреждения оборудования в случае аварийной ситуации. Данное свойство влияет на выбор предохранителя в зависимости от требований системы электроснабжения и уровня защиты, необходимого для конкретного оборудования.
Значение "Нет" указывает на то, что предохранитель не отключает незащищенную нейтраль (N) одновременно с защищенным полюсом. Это может быть приемлемо в системах, где нейтраль не подвержена значительным рискам или где дополнительная защита нейтрали не требуется. Рекомендуется использовать такие предохранители в простых системах с минимальными требованиями к безопасности.
Значение "Да" указывает на то, что предохранитель отключает незащищенную нейтраль (N) одновременно с защищенным полюсом. Это повышает уровень безопасности, так как предотвращает возможность возникновения потенциала на нейтрали при отключении защищенного полюса. Такие предохранители рекомендуется использовать в системах с высокими требованиями к безопасности и в случаях, когда необходимо обеспечить полное отключение цепи для предотвращения аварийных ситуаций.
Сертификаты
Сертификат соответствия
Отказное письмо
Аналоги (1)
 | Предохранитель-разъединитель для ПВЦ 22x58 3P (с индикацией) | pr-22-58-3 EKF | 29 шт. | 3 828,16 ₽ | шт. | от 1 дня |
