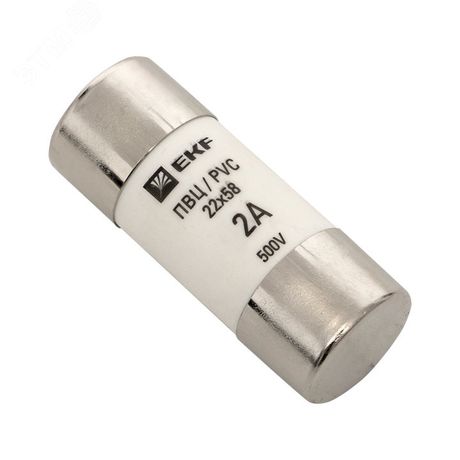

Плавкая вставка цилиндрическая ПВЦ (22х58) 2А EKF PROxima | pvc-22x58-2

Плавкая вставка цилиндрическая ПВЦ 22х58 2А от бренда EKF - это одноразовый защитный элемент, предназначенный для отключения цепи при перегрузках и коротких замыканиях. Устанавливается в аппаратах распределительных устройств, обеспечивает надёжную защиту кабелей и электрооборудования на 220 В переменного тока.

Назначение и область применения

Плавкая вставка цилиндрическая ПВЦ 22х58 2А используется для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Когда ток превышает допустимый уровень (2 А), плавкий элемент внутри вставки перегорает, разрывая цепь. Индикаторная лампочка на корпусе сигнализирует о сработавшей защите. Подходит для установки в распределительных щитах типа ЩО-70, ВРУ, ШРС, а также в других устройствах, где требуется защита однофазной сети.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 220 В - рабочее напряжение переменного тока (AC);
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать;
• Категория применения: gL/gG - универсальная защита кабелей и оборудования, соответствует международным требованиям;
• Характеристика расцепления: C - умеренно быстрое срабатывание, подходит для нагрузок с умеренным пусковым током (например, двигатели малой мощности, освещение);
• Габариты: 22×58 мм - стандартный размер для совместимости с большинством держателей плавких вставок;
• Частота: 50 Гц - оптимизирована для сетей в России и странах СНГ;
• Количество полюсов: 1 - работает в однофазных цепях;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытом корпусе;
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, температурой от −40C до +40C и относительной влажностью до 80%;
• Гарантийный срок: 84 месяца - длительная гарантия от производителя EKF.

Совместимость и монтаж

Плавкая вставка цилиндрическая ПВЦ 22х58 2А устанавливается в специальные держатели (аппараты) с габаритами 22×58 мм. Совместима со всеми стандартными держателями, соответствующими ГОСТ Р МЭК 60269-1-2010. Монтаж выполняется вручную - вставка вставляется в контактные зажимы до фиксации. Обязательно отключить питание перед заменой! Нельзя использовать в открытых местах - из-за IP00 требуется герметичная установка в щитах или корпусах.

Безопасность и стандарты

Изделие соответствует ГОСТ Р МЭК 60269-1-2010 - российскому эквиваленту международного стандарта IEC 60269. Это гарантирует соответствие требованиям безопасности, термической и механической прочности, а также точности срабатывания. Категория gL/gG позволяет применять вставку как для защиты кабелей, так и для защиты оборудования. Сертифицирована для использования в промышленных и жилых объектах.

Преимущества

• Высокая отключающая способность (50 кА) - надёжно защищает даже при серьёзных аварийных режимах;
• Индикатор срабатывания - сразу видно, что вставка перегорела, ускоряет диагностику;
• Стандартные размеры 22×58 мм - легко найти замену и совместима с широким спектром держателей;
• Долгий срок службы и гарантия 84 месяца - снижают затраты на обслуживание;
• Произведена компанией EKF - известный российский бренд с проверенной качеством продукции.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50 Гц;
• Не подходит для защиты мощных двигателей с высоким пусковым током - характеристика C не всегда достаточна для таких нагрузок;
• IP00 - нельзя устанавливать вне корпуса; риск поражения током при доступе к контакту;
• Не предназначена для частых перегрузок - многократные срабатывания снижают надёжность держателя и контактов;
• Запрещено ремонтировать или восстанавливать - вставка одноразовая.

Примеры использования

• Защита групповой линии освещения в офисном помещении;
• Обеспечение безопасности кабельной линии питания розеток в квартире;
• Функциональная защита вводного автомата в щите ЩО-70;
• Подключение к автоматическим выключателям с функцией замены плавкой вставки вместо полноценного автомата;
• Защита слаботочных устройств управления, где нужна точная защита по току 2 А.

Практические советы

• Выбирая замену, обязательно сверяйте номинальный ток (2 А) и габариты (22×58 мм) - неверный размер может повредить оборудование или вызвать пожар;
• При замене используйте только оригинальные вставки - аналоги с другими характеристиками могут не сработать вовремя;
• Проверьте состояние держателя после каждого срабатывания - нагрев и окисление контактов снижают надёжность;
• Если вставка перегорает часто - ищите причину: перегрузка, короткое замыкание или неисправность подключённого оборудования;
• Храните запасные вставки в сухом месте - влага может повлиять на контактные поверхности.
